| Номер в госреестре | 88513-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GEOBOX FORA |
| Изготовитель | Общество с ограниченной ответственностью "ГЕОПРИБОР" (ООО "ГЕОПРИБОР"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GEOBOX FORA (далее - аппаратура) предназначена для измерений приращений координат.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания (для модификации ONE) или встроенной аккумуляторной батареи (для модификаций LUX, SMART).
На корпусе аппаратуры расположен четыре светодиодных индикатора, отображающих статус записи данных во внутреннюю память, приема спутникового сигнала, передачи поправок и состояние питания, клавиша управления. На корпусе аппаратуры модификаций LUX, SMART дополнительно расположена клавиша управления.
Управление аппаратурой осуществляется с помощью полевого контроллера или WEB-интерфейса. Принимаемая со спутников информация записывается на карту памяти формата SD или во внутреннюю память контроллера.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1C/A, L2C, L5; ГЛОНАСС: L1OF, L2OF; Galileo: E1B/C, E5b; Beidou: B1I, B2I; QZSS: L1C/A, L1S, L2C; SBAS: L1C/A.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)».
К средствам измерений данного типа относится аппаратура геодезическая спутниковая GEOBOX FORA модификаций ONE, LUX и SMART, которые отличаются исполнением корпуса и источником питания.
Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.

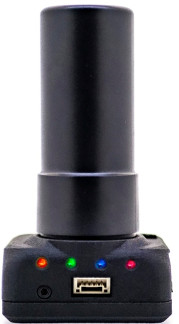

Общий вид аппаратуры геодезической спутниковой GEOBOX FORA модификаций ONE, LUX и SMART представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунках 4-6.
Место нанесения маркировочной таблички
а) модификация ONE
б) модификация SMART
в) модификация LUX
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA

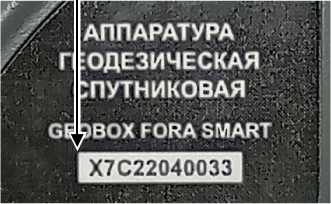

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ GEOBOXFORA LUX
ГЕОМЕТРИЯ ФАЗОВОГО ЦЕНТРА (АнтеннаAS1225) Н.,» 174.5 мм Ни= 174.5 мм R= 125.0 мм Н=0.0мм
а) модификация ONE
в) модификация SMART
0126С600
Место нанесения заводского номера б) модификация LUX
Рисунок 2 - Общий вид маркировочной таблички
Ограничение от несанкционированного доступа к узлам аппаратуры модификаций ONE, SMART обеспечено пломбой-наклейкой, которая наносится на стык частей корпуса аппаратуры. Схема пломбирования представлена на рисунке 3.
Ограничение доступа к узлам для модификации LUX обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Пломбирующие наклейки
Рисунок 3 - Место нанесения пломбирующих наклеек
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «Surpad 4.2» и «Geobox Express 2.2». Для постобработки записанных данных на персональном компьютере используется ПО «GEOSolution».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | МПО | Surpad 4.2 | Geobox Express 2.2 | GEOSolution |
| Номер версии (идентификационный номер ПО), не ниже | 1.00 | 1.0-20220690 | 1.7.20221104 | 1.190726.103126 |
| Цифровой идентификатор | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений координат, км | от 0 до 30 |
| Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95), мм, в режимах: - «Статика»: - в плане - по высоте - «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - Дифференциальные кодовые измерения (dGNSS)»: - в плане - по высоте | ±2-(2,5 + 0,5-10-6-D) ±2-(5,0 + 0,5-10-6-d) ±2-(8 + 1-10-6-D) ±2-(15 + 1-10-6-D) ±2-(250 + 1-10-6-D) ±2<500 + 1-10-6-D) |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режимах: - «Статика»: - в плане - по высоте - «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - Дифференциальные кодовые измерения (dGNSS)»: - в плане - по высоте | 2,5 + 0,5-10-6-D 5,0 + 0,5-10-6-D 8 + 1-10-6-D 15 + 1-10-6-D 250 + 1-10-6-D 500 + 1-10-6-D |
| Примечание D - длина линии, вычисленная по измеренным приращениям координат, в мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ONE | LUX | SMART | |
| Количество каналов | 184, 1408 | ||
| Диапазон рабочих температур, °С | от -45 до +80 | ||
| Напряжение источника питания постоянного тока, В | от 3,7 до 5,5 | 8,4 | 8,4 |
| Габаритные размеры (Длина*ШиринахВысота), мм, не более | 47x47x77 | 60x60x225 | 160x160x74 |
| Масса, кг, не более | 0,055 | 0,490 | 1,00 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Модификация | ONE | LUX, SMART | |
| Аппаратура геодезическая спутниковая GEOBOX FORA | - | 1 шт. | 1 шт. |
| Комплект соединительных кабелей | - | 1 комплект | - |
| Внешний аккумулятор | 1 шт. | - | |
| Устройство зарядное | - | - | 1 шт. |
| Кейс | - | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. | 1 экз. |
приведены в разделах «Статические измерения», «Установка и эксплуатация подвижного приемника», «Работа в качестве базовой станции» «Руководство по эксплуатации. Аппаратура геодезическая спутниковая GEOBOX FORA модификаций ONE, LUX, SMART.».
Государственная поверочная схема для координатно-временных средств измерений, утверждённая Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 29.51.20-001-63005955-2021 «Аппаратура геодезическая спутниковая GEOBOX FORA модификаций ONE, LUX, SMART. Технические условия».
