| Номер в госреестре | 88514-23 |
| Наименование СИ | Измерители перемещений (деформаций) |
| Обозначение типа СИ | AE202A |
| Изготовитель | Shenzhen Wance Testing Machine Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) AE202A (далее - измерители) предназначены для измерений продольной деформации материалов (металлов, пластмасс, резин, композитных соединений) в процессе испытания их на растяжение.
Принцип действия измерителей перемещений (деформаций) AE202A основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран персонального компьютера.
Основными компонентами измерителя являются: рама, корпус из формованного стального листа, закрепленного на раме испытательной машины с помощью штанг, механизм синхронизации положения (зубчатый ремень и обводные синхронизирующие блоки). Привод прижатия щупов и привод перемещения щупов по рабочей длине располагаются внутри корпуса и представлены в виде электродвигателей с энкодером на валу.
Привод перемещения щупов по рабочей длине осуществляет передачу крутящего момента на винт, который находится зацеплении с гайкой на каждом из блоков подвижных щупов.
Блок подвижных щупов представляет из себя щупы, действующие по принципу ножниц, на концах которых находятся лезвия ножей, прижатие щупов на образец осуществляется поворотом электромотора. Блоки подвижных щупов перемещаются по цилиндрическим прецизионным направляющим, движение и определение перемещения осуществляется электромотором с установленным на валу энкодером.
К средствам измерений данного типа относятся измерители перемещений (деформаций) AE202A модификаций AE202A-80, AE202A-100 и AE2O2A-1O5. Модификации отличаются диапазоном измерений перемещений (деформаций).
Заводской номер измерителей в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на задней крышке корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

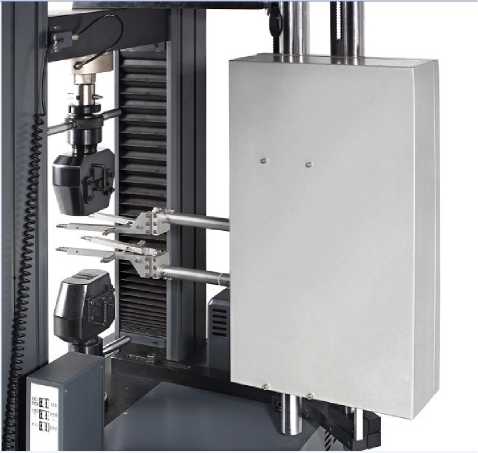

Общий вид измерителей перемещений (деформаций) AE202A представлен на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.
Место указания заводского номера
Рисунок 2 - Общий вид маркировочной
наклейки
Рисунок 1 - Общий вид измерителей перемещений (деформаций) AE202A
Пломбирование измерителей не предусмотрено. В процессе эксплуатации измеритель не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам измерителей обеспечено конструкцией корпуса.
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «TestPilot», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TestPilot |
| Номер версии (идентификационный номер ПО) | не ниже 2.1.0000 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||
| AE202A-80 | AE202A-100 | AE202A-105 | |
| Диапазон измерений перемещений (деформаций), мм | от 0 до 80 | от 0 до 100 | от 0 до 105 |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне измерений от 0 до 300 мкм включ., мкм | ±1,5 | ||
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % | ±0,5 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 124x728x635 |
| Масса, кг, не более | 30 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 |
| - частота переменного тока, Г ц | 50 |
| - потребляемая мощность, Вт | 150 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) AE202A | - | 1 шт. |
| Щупы | - | 2 комплекта |
| Синхронизирующий механизм | - | 1 комплект |
| Ящик для транспортировки | - | 1 шт. |
| Контроллер | - | 1 шт. |
| Кабель передачи данных | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Руководство по эксплуатации программным обеспечением | - | 1 экз. |
приведены в разделе «Методы испытаний» «Измерители перемещений (деформаций) AE202A. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
«Стандарт предприятия. Измерители перемещений (деформации) AE202A».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
