| Номер в госреестре | 88515-23 |
| Наименование СИ | Мегаомметры |
| Обозначение типа СИ | АВЭМ-9 |
| Изготовитель | Общество с ограниченной ответственностью "Авиаагрегат-Н" (ООО "Авиаагрегат-Н"), Ростовская обл., г. Новочеркасск. |
| Год регистрации | 2023 |
| Срок свидетельства | 15.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мегаомметры АВЭМ-9 (далее по тексту - мегаомметр) предназначены для измерений сопротивления изоляции постоянному току, а также контроля состояния изоляции электрических цепей, не находящихся под напряжением.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при воздействии испытательного напряжения постоянного тока заданной величины. При этом аналоговые величины напряжения и тока преобразуются в цифровую форму с помощью АЦП, обрабатываются, а затем отображаются на сенсорном жидкокристаллическом дисплее.
Питание мегаомметров сетевое и автономное - от встроенного литий-ионного аккумулятора 12 В. Зарядка осуществляется с помощью блока питания, поставляемого в комплекте.
Область применения мегаомметров - измерение сопротивления и контроль состояния изоляции электрических цепей, не находящихся под напряжением.
Диапазоны измерений переключаются автоматически. Высокое испытательное напряжение формируется с помощью импульсного преобразователя из напряжения питания.
По отношению сопротивлений изоляции, измеренных через 15 и 60 с после начала испытаний мегаомметры рассчитывают коэффициент абсорбции. Рассчитывается также коэффициент поляризации путем измерения значений сопротивлений изоляции на 60 и 600 с в режиме измерения коэффициента поляризации.
Ручное управление прибором осуществляется через меню посредством нажатия соответствующих клавиш на сенсорном дисплее. Для удаленного управления прибором предусмотрены интерфейсы связи RS-485 и USB.
Результаты измерений сохраняются в памяти прибора. Для привязки результатов измерений ко времени их выполнения прибор имеет системные часы.
Конструктивно прибор выполнен в виде переносного прибора в пластиковом корпусе.
На лицевой панели расположены: сенсорный дисплей, кнопка включения мегаомметра, а также разъем USB для подключения USB накопителя.
На тыльной стороне расположены: кнопка включения общего питания, измерительные разъемы, разъемы внешнего включения и связи по RS-485 и USB, а также разъем подключения блока питания.
Знак утверждения типа в виде наклейки наносится на передней лицевой панели в левом верхнем углу мегаомметра.
В верхней части задней панели наносится заводской номер и год выпуска, методом сеткографии. Заводской номер нанесен в виде цифрового обозначения, состоящего из арабских цифр, что обеспечивает идентификацию средства измерений.
Ограничение доступа к местам настройки, расположенным внутри корпуса, осуществляется путем нанесения знака поверки в виде наклейки в места крепления верхней крышки к корпусу.
Общий вид мегаомметра приведен на рисунке 1. Указание мест нанесения знака поверки, заводского номера приведены на рисунке 2.
Место нанесения знака утверждения типа

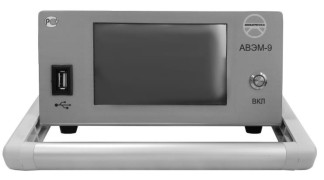

Рисунок 1 - Общий вид мегаомметра АВЭМ-9
Место нанесения знака поверки в виде наклейки
Рисунок 2 - Схема пломбировки мегаомметров от несанкционированного доступа, обозначение места нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение мегаомметров является их составной и неотъемлемой частью.
Конструкция мегаомметров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микропроцессоре, жестко установленном внутри печатной платы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Avem9 |
| Номер версии | не ниже 1.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения сопротивления, %, не более | ±1,5 |
| Пределы допускаемой относительной погрешности воспроизведения измерительного напряжения, создаваемого мегаомметром на объекте измерения, %, не более | ±10 |
| Диапазон измерения сопротивлений изоляции | 300 кОм - 100 ГОм |
| Номинальные значения измерительного напряжения, В | 500, 1000, 2500 |
| Значение выходного тока, через измеряемую цепь, мА, не более | 2 |
Таблица 3 - Соответствия испытательного напряжения и измеряемого сопротивления
| Номинальное значение испытательного напряжения, В | Диапазон измерения сопротивления изоляции |
| 500 | от 300 кОм до 1 ГОм |
| 1000 | от 700 кОм до 100 ГОм |
| 2500 | от 2 МОм до 100 ГОм |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от АКБ: - напряжение постоянного тока, В | от 9,5 до 12 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц | от 207 до 253 от 49,8 до 50,2 |
| Потребляемая мощность, ВА, не более | 24 |
| Габаритные размеры, мм, не более -высота -глубина -ширина | 190 200 250 |
| Масса, кг, не более | 1,7 |
| Время установления рабочего режима, с, не более | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, %, при 30 °С, не более -атмосферное давление, кПа | от -10 до +45 90 от 84 до 106,7 |
наносится на титульные листы эксплуатационной документации - типографским способом, а на прибор в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мегаомметр АВЭМ-9 | АИЕЛ.411218.001 | 1 шт. |
| Блок питания 12 В, ток нагрузки 2 А | - | 1 шт. |
| Комплект измерительных кабелей | - | 1 комплект |
| Паспорт | АИЕЛ.411218.001 ПС | 1 шт. |
| Руководство по эксплуатации* | АИЕЛ.411218.001 РЭ | 1 шт. |
| Сумка** | - | 1 шт. |
| Примечание * Поставляется по запросу покупателя в кратком или полном содержании. * * Поставляется по запросу покупателя. | ||
приведены в разделе 3 «Использование по назначению» в руководстве по эксплуатации АИЕЛ.411218.001 РЭ «Мегаомметры АВЭМ-9. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
АИЕЛ.411218.001 ТУ Мегаомметры АВЭМ-9. Технические условия.
