Анализаторы растворенного в воде кислорода Обозначение отсутствует, 88534-23

Анализаторы растворенного в воде кислорода (далее - анализаторы) предназначены для измерений массовой концентрации растворенного кислорода в воде (питьевой, сточной, промышленной, природной), водных растворов и других водных сред в технологических процессах, в биотехнологии, в пищевой и химической промышленности, сельском хозяйстве и при экологическом мониторинге.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88534-23
Наименование СИ	Анализаторы растворенного в воде кислорода
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	"Hamilton Bonaduz AG", Швейцария
Год регистрации	2023
Срок свидетельства	17.03.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия анализаторов - оптический или амперометрический, в зависимости от применяемого датчика.

Оптический принцип основан на кислород-зависимом гашении люминисценции: измерении интенсивности флуоресценции люминофора, нанесенного на чувствительный элемент датчика. В присутствии кислорода наблюдается снижение интенсивности излучения вследствие передачи части энергии молекулам растворенного кислорода, пропорциональное его содержанию в воде.

Амперометрический принцип основан на измерении тока между электродами в электродной системе вследствие протекания на рабочем электроде электрохимической реакции с участием кислорода, поступающего в ячейку из анализируемого раствора через газопроницаемую мембрану. Сила тока зависит от содержания кислорода.

Результаты измерений массовой концентрации (мг/дм3, мкг/дм3) растворенного кислорода могут быть представлены в пересчете на единицы массовой доли, млн-1 (ppm), млрд-1 (ppb), и в долях от концентрации насыщения (% насыщения) в водной фазе и единицы объемной доли в газовой фазе, %.

Конструктивно анализаторы (кроме модели Beverly) представляют собой датчики, состоящие из головки со встроенным микропроцессором и соединительным разъемом, и корпуса датчика с измерительной ячейкой, погружаемого в анализируемую среду. Анализаторы с оптическим датчиком укомплектованы встроенным трансмиттером Arc. Амперометрические датчики могут комплектоваться встроенным трансмиттером Arc и/или с помощью кабелей подключаться к ПК, к внешнему трансмиттеру (H100 DO, ffi20x DO Memosens) или применяться в составе измерительных систем. Также возможно беспроводное подключение анализаторов к мобильным устройствам по каналу Bluetooth 4.0 и выше, с применением адаптера (есть опция со встроенным адаптером) и ПО ArcAir. В модели Beverly датчик установлен в проточной камере переносного модуля, имеющего дисплей, панель управления, источник питания, насос и штуцеры для подключения шлангов проточной системы.

В зависимости от конструктивных особенностей и основного назначения анализаторы выпускаются в нескольких моделях. Модификации моделей (с одинаковой конструкцией измерительной части) могут отличаться материалами, размером, наличием трансмиттера Arc, типом разъема.

Модель	Принцип действия	Модификация	Описание
VisiFerm	Оптический	VisiFerm DO Arc1)	Для применения в областях с повышенными гигиеническими требованиями - фармацевтическая, биотехнологическая, пищевая промышленность. Применимы различные способы очистки, включая стерилизацию и автоклав.
		VisiFerm mA
		VisiFerm DO SU Arc1)
		VisiFerm DO ECS
VisiTrace	Оптический	VisiTrace DO	Для определения следовых концентраций растворенного кислорода.
		VisiTrace mA
VisiWater	Оптический	VisiWater DO Arc 120 FC10	Погружные датчики для применения при экологическом контроле.
		VisiWater DO P Arc FC10
Beverly	Оптический	Beverly	Переносной анализатор для применения в области производства алкогольных и безалкогольных напитков. Для лабораторного использования.
OxyFerm	Амперометрический	OxyFerm FDA Arc1)	Для применения в областях с повышенными гигиеническими требованиями - фармацевтическая, биотехнологическая, пищевая промышленность. Применимы различные способы очистки, включая стерилизацию и автоклав.
		OxyFerm FDA
		OxyFerm FDA XL
		OxyFerm CIP
OxyGold B	Амперометрический	OxyGold В Arc1)	Малочувствительны к присутствию в измеряемой среде СО2 и других кислых газов. Применяется в пищевой промышленности при производстве напитков. Возможна CIP-очистка (очистка без демонтажа).
		OxyGold B
OxyGold G	Амперометрический	OxyGold G Arc1)	Для определения следовых количеств растворенного кислорода в фармацевтической промышленности и микроэлектронике. Также применимы для процессов с высоким давлением
		OxyGold G

Модель	Принцип действия	Модификация	Описание
Oxysens	Амперометрический	Oxysens	Простая модель, применяемая для измерений в воде бассейнов, рыбоводческих хозяйств, при очистке сточных вод.
^Датчики с встроенным трансмиттером, остальные датчики применяются с внешним трансмиттером.

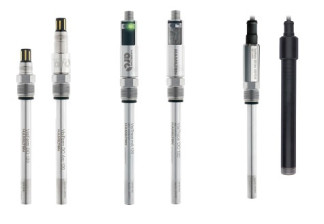

Общий вид анализаторов представлен на рисунках 1 - 7.

Пломбирование анализаторов и трансмиттеров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Маркировка наносится на цилиндрическую часть датчиков и на боковую или заднюю панель трансмиттера. Обозначение маркировки может содержать информацию о дополнительных опциях (длина датчика, конструктивные особенности, тип термодатчика).

Заводские номера на трансмиттеры ffi20x DO Memosens в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на табличку ударным способом.

Заводские номера на трансмиттеры Н100 DO в виде цифрового обозначения, состоящего из арабских цифр, наносятся на табличку ударным способом.

Место и метод нанесения, вид обозначения заводских номеров анализаторов приведены в таблице 2.

Таблица 2

Анализаторы	Метод нанесения	Место нанесения	Вид обозначения
VisiFerm mA VisiTrace mA, VisiTrace DO	Гравировка	Гайка	Цифровое
VisiFerm DO SU Arc VisiFerm DO ECS VisiFerm DO Arc VisiWater DO Arc 120 FC10 VisiWater DO P Arc FC10 OxyFerm FDA Arc OxyFerm FDA OxyFerm FDA XL OxyFerm CIP OxyGold В Arc OxyGold B OxyGold G Arc OxyGold G Oxysens VisiWater P	Лазерная маркировка	Корпус датчика
Beverly	Шильдик (Label)	Задняя панель

Рисунок 4 - Общий вид анализаторов модели Oxysense.

Рисунок 5 - Общий вид анализаторов модели Beverly.

Программное обеспечение

ПО анализаторов, установленное в трансмиттере (встроенном или внешнем), предназначено для преобразования первичного сигнала от датчиков в единицы массовой концентрации растворенного кислорода (или в пересчете на другие единицы - массовой доли, млн-1 (ppm), млрд-1 (ppb), и в долях от концентрации насыщения (% насыщения) в водной фазе и единицы объемной доли в газовой фазе, %) и передачи измерительной информации на внешние устройства, а также для управления датчиками, хранения калибровочных и других настроек.

ПО внешнего трансмиттера (H100 DO, ffi20x DO Memosens) предназначено также для отображения результатов измерений и показаний температуры (при наличии термодатчика), и имеет функцию выполнения градуировки и настройки термокомпенсации.

ПО встроенного трансмиттера сохраняет в памяти информацию о датчике, а также заводские и пользовательские настройки. Отображение результатов измерений и других параметров, градуировка и настройка термокомпенсации в этом случае проводится с помощью внешнего ПО ArcAir, установленного на ПК или мобильные устройства.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Уровень защиты внешнего программного обеспечения ArcAir «высокий» в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные (признаки)	Значение
Встроенное ПО трансмиттера H100 DO
Идентификационное наименование ПО	не ниже 2.x
Номер версии (идентификационный номер) ПО	не ниже 2.x
Цифровой идентификатор ПО	-
Встроенное ПО трансмиттера H220x DO Memosens
Идентификационное наименование ПО	не ниже 02.04.02
Номер версии (идентификационный номер) ПО	не ниже 02.04.02
Цифровой идентификатор ПО	-
Встроенное ПО трансмиттера Arc
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	недоступен
Цифровой идентификатор ПО	-
Внешнее ПО ArcAir
Идентификационное наименование ПО	ArcAir
Номер версии (идентификационный номер) ПО	не ниже 3.6.0
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 4 - Метрологические характеристики

Модель	Модификация	Диапазон показаний массовой концентрации растворенного кислорода	Диапазон измерений массовой концентрации растворенного кислорода	Пределы допускаемой основной погрешности
				приведенной к поддиапазону, %	относительной, %
VisiFerm	VisiFerm DO Arc1) VisiFerm mA VisiFerm DO SU Arc1) VisiFerm DO ECS	от 0 до 25 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3	-
			св. 2,00 до 20,0 мг/дм3 включ.		±3
Beverly	Beverly	от 0 до 25 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3	-
			св. 2,00 до 20,0 мг/дм3 включ.	-	±3
VisiWater	VisiWater DO Arc 120 FC10, VisiWater DO P Arc FC10	от 0 до 40 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3	-
			св. 2,00 до 20,0 мг/дм3 включ.	-	±3

Модель	Модификация	Диапазон показаний массовой концентрации растворенного кислорода	Диапазон измерений	Пределы допускаемой основной погрешности
				приведенной к поддиапазону, %	относительной, %
OxyFerm	OxyFerm FDA Arc1-* OxyFerm FDA OxyFerm FDA XL OxyFerm CIP	от 0 до 40 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3
			св. 2,00 до 20,0 мг/дм3 включ.		±3
OxyGold B	OxyGold В Arc1* OxyGold B	от 0 до 40 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3	-
			св. 2,00 до 20,0 мг/дм3 включ.	-	±3
OxyGold G	OxyGold G Arc1* OxyGold G	от 0 до 40 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3	-
			св. 2,00 до 20,0 мг/дм3 включ.	-	±3
Oxysens	Oxysens	от 0 до 40 мг/дм3	от 0 до 2,00 мг/дм3 включ.	±3	-
			св. 2,00 до 20,0 мг/дм3 включ.	-	±3
VisiTrace	VisiTrace DO VisiTrace mA	от 0 до 2000 мкг/дм3	от 0 до 25 мкг/дм3 включ.	±5	-
			св. 25 до 2000 мкг/дм3 включ.	-	±5
^Датчики с встроенным трансмиттером, остальные датчики применяются с внешним трансмиттером.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

- датчиков моделей VisiFerm DO, VisiWater DO Arc 120 FC10,

VisiWater DO P Arc FC10, OxyFerm Arc, OxyGold G Arc, OxyGold B Arc VisiTrace, VisiFerm mA

- напряжение переменного тока (модели Beverly), В

- напряжение постоянного/переменного тока трансмиттера H100 DO, В

от 7 до 30 от 18 до 30

2201Ц

от 24 до 230

Потребляемая мощность, Вт, не более:

- датчиков моделей VisiFerm, VisiWater DO Arc 120 FC10,

VisiWater DO P Arc FC10, OxyFerm Arc, OxyGold G Arc, OxyGold B Arc, VisiTrace, анализатора модели Beverly

- трансмиттера H100 DO

1,0

3,0

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - датчиков моделей VisiFerm, VisiWater, OxyFerm, OxyGold G, Oxy Gold B, VisiTrace, Oxysens
- длина	512
- диаметр	50
трансмиттера H100 DO
- высота	150
- глубина	150
- ширина	150
трансмиттера H220x DO Memosens
- высота	162
- глубина	177
- ширина	144
анализатора модели Beverly
- высота	322
- глубина	222
- ширина	142
Масса кг, не более:
- датчиков	0,5
- трансмиттера (H100 DO, H220x DO Memosens)	2,1
- анализатора модели Beverly	5,0
Условия эксплуатации:
- температура окружающей среды, °С	от +4 до +40
- относительная влажность, при +25 °С, % не более	90
трансмиттера H100 DO:
- относительная влажность, при +25 °С, % не более	80
трансмиттеры H220x DO Memosens
- температура окружающей среды, °С	от -20 до +50
- относительная влажность, при +25 °С, % не более	95
- атмосферное давление, кПа	от 84 до 106,7
Диапазон показаний температуры встроенного термодатчика:
- моделей VisiFerm, VisiTrace	от -10 до +140
- модели VisiWater	от 0 до +60
- моделей OxyFerm, OxyGold G	от 0 до +130
- модели OxyGold B	от 0 до +100
- модели Oxysens	от 0 до +60
- модели Beverly	от 0 до +80
Максимальное номинальное давление, кПа (бар):
- моделей VisiFerm, VisiTrace, VisiWater, OxyGold G, OxyGold B	1200 (12)
- модели OxyFerm, Oxysens	400 (4)
- анализатора модели Beverly	1000 (10)
Интерфейс	Modbus, HART, Bluetooth, от 4 до 20 мА

Знак утверждения типа

нанесение знака утверждения типа на анализаторы не предусмотрено, знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализаторы растворенного в воде кислорода1)	VisiFerm DO Arc1), VisiFerm mA, VisiFerm DO SU Arc1) , VisiFerm DO ECS Beverly, VisiWater DO Arc 120 FC10, VisiWater DO P Arc FC10 OxyFerm FDA Arc1), OxyFerm FDA, OxyFerm FDA XL, OxyFerm CIP, OxyGold В Arc1), OxyGold B, OxyGold G Arc1), OxyGold G Oxysens, VisiTrace DO, VisiTrace mA	по заказу
Трансмиттеры	H100 DO, H220x DO Memosens	по заказу
Комплект эксплуатационной/технической документации1^ Руководство по эксплуатации. Анализаторы растворенного в воде кислорода	-	1 компл. по заказу
Beverly. Руководство по эксплуатации. Анализаторы растворенного в воде кислорода	Beverly	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода OxyFerm	OxyFerm FDA Arc1), OxyFerm FDA, OxyFerm FDA XL, OxyFerm CIP	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода VisiFerm DO	VisiFerm DO Arc1), VisiFerm DO SU Arc1), VisiFerm DO ECS	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода VisiFerm mA	VisiFerm mA	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода VisiTrace DO	VisiTrace DO	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода VisiTrace mA	VisiTrace mA	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода VisiWater DO Arc 120 FC10, VisiWater DO P Arc FC10	VisiWater DO Arc 120 FC10, VisiWater DO P Arc FC10	по заказу

Наименование	Обозначение	Количество
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода OxyGold В	OxyGold В Arc1*, OxyGold B	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода OxyGold G	OxyGold G Arc1*, OxyGold G	по заказу
Руководство по эксплуатации. Анализаторы растворенного в воде кислорода	Oxysens	по заказу
Руководство по эксплуатации. Трансмиттер	H100 DO	по заказу
Руководство по эксплуатации. Трансмиттер	H220x DO Memosens	по заказу
Методика поверки	-	1 экз.
^Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе.

Сведения о методах измерений

приведены в документах:

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода», п.п. 2, 11;

- «Beverly. Руководство по эксплуатации анализаторов растворенного в воде кислорода», п.п. 2, 9;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода OxyFerm», п.п. 2, 6-7;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода OxyGold B», п. «Использование по назначению»;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода OxyGold G», п. «Использование по назначению»;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода Oxysens», п. «Использование по назначению»;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода VisiFerm DO», п. 4.3;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода VisiFerm mA», п.п. 2, 11;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода VisiTrace DO», п.п. 2, 11;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода VisiTrace mA», п.п. 2, 11;

- «Руководство по эксплуатации анализаторов растворенного в воде кислорода VisiWater DO Arc 120 FC10, VisiWater DO P Arc FC10», п.п. 2, 11.

Нормативные документы

ГОСТ 8.652-2016 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода);

Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;

Техническая документация фирмы «Hamilton Bonaduz AG», Швейцария.
