| Номер в госреестре | 88542-23 |
| Наименование СИ | Установки поверочные пикнометрические |
| Обозначение типа СИ | ПУ-ИС |
| Изготовитель | Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные пикнометрические ПУ-ИС (далее - установки) предназначены для измерений плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки и калибровки поточных преобразователей плотности.
К установкам данного типа относятся установки поверочные пикнометрические ПУ-ИС с заводскими номерами 14-26-22 и 11-12-21.
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра электронного МТИ-100Ех/М2 во взрывозащищенном исполнении, термометров цифровых малогабаритных ТЦМ9410Ех/М1Н в комплекте с термопреобразвателем сопротивления во взрывозащищенном исполнении, входящих в комплект установки.
Конструктивно установка состоит из следующих основных частей: технологический бокс установки, бокс с весами, набором гирь, с запасными частями и принадлежностями. В технологическом боксе установки размещены штуцеры подключения установки к технологическому трубопроводу, штуцеры подключения бокса с пикнометрами и измерителей давления, измерителя температуры цифрового, ротаметр, технологические трубопроводы и краны управления потоком продукта. В дополнительных, транспортных боксах расположены электронные весы, набор гирь, гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав пикнометрической установки. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится на пластину из нержавеющей стали на технологическом боксе установки (рисунок 1) методом лазерной гравировки.

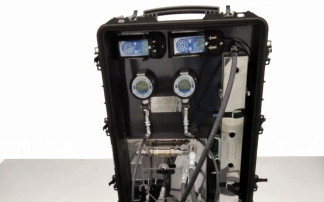

Общий вид установок показан на рисунках 2 и 3.
Пломбирование пикнометров не предусмотрено.
ООО «ИНВЕСТСТРОЙ» УСТАНОВКА ПОВЕРОЧНАЯ ПИКНОМЕТРИЧЕСКАЯ «ПУ-ИС»
Зав. № 14-26-22
Рабочее давление 6,5 МПа Максимально допустимое давление 10,0 МПа Температура продукта мин/макс 0 ^ +70° С
Таблица 1 - Метрологические характеристики установок
| Характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 700 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ±0,1 |
Таблица 2 - Основные технические характеристики установок
| Наименование характеристики | Значение | |
| заводской номер 14-26-22 | заводской номер 11-12-21 | |
| 1 | 2 | 3 |
| Номинальный внутренний объем пикнометра, см3 | 500±50 | |
| 1 | 2 | 3 |
| Условия эксплуатации: | от 0 до 6,5 | |
| Диапазон давления жидкости, МПа | ||
| Диапазон температуры жидкости, °С | от 0 до +70,0 | |
| Температура окружающего воздуха, °С | ||
| - при отборе пробы жидкости в пикнометры | от -15,0 до +50,0 | |
| - при взвешивании пикнометров | от +15,0 до +25,0 | |
| Маркировка взрывозащищенности: | ||
| - манометра электронного для точных измерений | 0Ех ia IIB T6 Ga X | |
| - термометра цифрового малогабаритного | 0Ех ia IIB T6 Ga X | |
| Г абаритные размеры бокса технологического, мм, не более | ||
| - длина | 620 | 1190 |
| - ширина | 470 | 710 |
| - высота | 350 | 400 |
| Масса комплекта установки, кг, не более | 100 | |
| Срок службы, лет | 10 | |
| Наработка до отказа, ч, не менее | 25000 | |
Знак утверждения типа наносится
на пластину из нержавеющей стали на технологическом боксе установки методом лазерной гравировки, а также на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом.
Таблица 3 - Комплектность установки с заводским номером 14-26-22
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Установка пикнометрическая, в составе: | ПУ-ИС, заводской номер 14-26-22 | 1 шт. |
| - пикнометры металлические напорные, регистрационный № 87754-22 | - | 2 шт. (заводские номера 382622, 392622) |
| - термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, регистрационный № 68355-17 | ТЦМ9410Ех/М 1Н | 2 комплекта |
| - весы неавтоматического действия, регистрационный № 49845-12 | AJ-6200CE | 1 шт. |
| - гири класса точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный № 52768-13 с номинальными массами: - 1 кг - 2 кг | - | 1 комплект: 2 шт. 2 шт. |
| 1 | 2 | 3 |
| - манометры электронные для точных измерений, регистрационный № 61041-15 | МТИ-100Ех/М2 | 2 шт. |
| - индикатор расхода (ротаметр) | Parker - IND F/M2-20 L/M BRASS FM | 1 шт. |
| - термобокс для пикнометров, бокс технологический с комплектом технологических трубопроводов с запорной арматурой, рукава гибкие высокого давления с быстроразъемными соединениями, кабель сетевой, держатель чашки весов, перчатки специальные для гирь, ключи для кранов пикнометров, ключи для технологических разъёмов установки, запасные части и принадлежности | - | 1 комплект |
| Руководство по эксплуатации и техническому обслуживанию | ИВСТ.421562.001РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
Таблица 4 - Комплектность установки с заводским номером 11-12-21
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Установка пикнометрическая, в составе: | ПУ-ИС, заводской номер 11-12-21 | 1 шт. |
| - пикнометры металлические напорные, регистрационный №87754-22 | - | 2 шт. (заводские номера 320921, 330921) |
| - термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, регистрационный № 68355-17 | ТЦМ9410Ех/М 1Н | 2 комплекта |
| - весы неавтоматического действия, регистрационный № 63293-16 | ML 6002T | 1 шт. |
| - гири класса точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный № 52768-13 с номинальными массами: - 1 кг - 2 кг | - | 1 комплект: 2 шт. 2 шт. |
| - манометры электронные для точных измерений, регистрационный № 61041-15 | МТИ-100Ех/М2 | 2 шт. |
| - индикатор расхода (ротаметр) | Parker - IND F/M2-20 L/M BRASS FM | 1 шт. |
| - термобокс для пикнометров, бокс технологический с комплектом технологических трубопроводов с запорной арматурой, рукава гибкие высокого давления с быстроразъемными соединениями, кабель сетевой, держатель чашки весов, перчатки специальные для гирь, ключи для кранов пикнометров, разъёмов установки, | - | 1 комплект |
| 1 | 2 | 3 |
| запасные части и принадлежности | ||
| Руководство по эксплуатации и техническому обслуживанию | ИВСТ.421562.001РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в руководствах по эксплуатации и техническому обслуживанию «Установка поверочная пикнометрическая ПУ-ИС № 11-12-22» и «Установка поверочная пикнометрическая ПУ-ИС № 14-26-22», раздел «Эксплуатация установки»
Технические и нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;
Технические условия ТУ 26.51.66.190-003-990811794-2021 «Установка измерения плотности нефти на основе металлических напорных пикнометров».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
