| Номер в госреестре | 88543-23 |
| Наименование СИ | Дозиметры |
| Обозначение типа СИ | ДКГ-502М ИРКУТ |
| Изготовитель | Ангарский филиал общества с ограниченной ответственностью "Центротех- Инжиниринг" (АФ ООО "Центротех-Инжиниринг"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 17.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры ДКГ-502М ИРКУТ (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы Н*(10) и амбиентного эквивалента дозы H*(10) фотонного излучения.
Конструктивно дозиметр выполнен в корпусе из пыле-брызгозащитного ударопрочного ABS-пластика с прорезиненными вставками по контуру верхней панели, в котором расположены узел детектора излучения, электронные узлы обработки информации, поступающей с детектора, блока питания и жидкокристаллического индикатора (ЖКИ-дисплея) для отображения информации.
В качестве детектора использован газоразрядный счетчик СБМ-20 с фильтром для выравнивания энергетической характеристики.
Органы управления дозиметром расположены на верхней панели корпуса. На задней панели дозиметра в верхней части расположен батарейный отсек.
Питание дозиметра осуществляется от 2-х аккумуляторов (R6 1,2 В тип АА) или гальванических элементов (R6 1,5 В тип АА).
Принцип действия дозиметра основан на регистрации гамма-квантов встроенным детектором и преобразовании их в последовательность электрических сигналов. Эти сигналы нормализуются по длительности и амплитуде и поступают в управляющий микроконтроллер, который обеспечивает обработку, усреднение, преобразование результата измерения и вывод его на ЖКИ-дисплей. На индикатор при этом выводится рассчитанное значение измеряемой величины и значение статистической погрешности результата в графическом виде.
Предусмотрена звуковая сигнализация фактов регистрации, превышения пороговых значений контролируемых величин.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю стенку корпуса дозиметра в виде наклейки в цифровом обозначении по системе нумерации изготовителя.

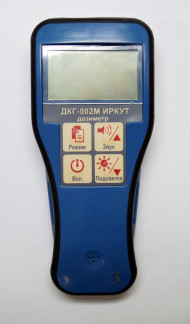

Общий вид дозиметра приведен на рисунке 1.
Места нанесения знака утверждения типа, заводского номера и место пломбировки приведены на рисунке 2.
Места нанесения знака утверждения типа и заводского номера
Программное обеспечение (ПО) дозиметра является встроенным и размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Разделение встроенного ПО на метрологически значимую и незначимую части в дозиметрах не реализовано. Метрологически значимой является вся встроенная часть ПО. Влияние ПО учтено при нормировании метрологических характеристик дозиметра. Конструкция дозиметра исключает возможность насанкционированного влияния на встроенное ПО и измерительную информацию.
Идентификационные данные и номер версии ПО недоступны для пользователя. Идентификация встроенного ПО изготовителем не предусмотрена.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Дозиметр ДКГ-502М ИРКУТ |
| Номер версии (идентификационный номер) ПО | v.0.05 |
| Цифровой идентификатор ПО | 0хЕ230 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого фотонного излучения, МэВ | от 0,03 до 3,0 |
| Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения, мкЗв/ч | от 0,1 до 10 000 |
| Пределы допускаемой относительной основной погрешности измерений МАЭД, % (где Н - отображаемая величина в мкЗв/ч) | ±(15+3/Н) |
| Энергетическая зависимость чувствительности при измерении МАЭД относительно излучения 137Cs, % | ±25 |
| Диапазон измерений амбиентного эквивалента дозы фотонного излучения (АЭД), (100 энергонезависимых ячеек хранения АЭД), мкЗв | от 0,1 до 4,29-106 |
| Пределы допускаемой относительной основной погрешности измерений АЭД, % | ±20 |
| Пределы допускаемой дополнительной относительной погрешности от изменения температуры и относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации, % | ±5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Время полного восстановления состояния после перегрузки, с, не более | 20 |
| Время установления рабочего режима, с, не более | 3 |
| Нестабильность показаний дозиметра за 8 ч непрерывной работы, % | ±5 |
| Время непрерывной работы при питании от одного комплекта элементов в нормальных условиях, ч, не менее | 600 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность при температуре 35 °С, % - атмосферное давление, кПа | от -30 до +50 до 95 от 84,0 до 106,7 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 190x84x38 |
| Масса (без элементов питания), г, не более | 215 |
Знак утверждения типа наносится в правой части наклейки, которая крепится на тыльную сторону корпуса дозиметра и на титульный лист руководства по эксплуатации ЖБИТ2.805.019-01РЭ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозиметр ДКГ-502М ИРКУТ | ЖБИТ2.805.019 | 1 шт. |
| Элемент питания АА DURACELL TURBO (или аналог) | - | 2 шт. |
| Чехол кожаный для ношения на запястье/шее | - | * |
| Руководство по эксплуатации | ЖБИТ2.805.019-01РЭ | 1 экз. |
| Г офротара с вкладышем из вспененного полиэтилена | - | 1 шт. |
| * Поставляется в соответствии с условиями поставки | ||
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2314 «Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»; ЖБИТ2.805.019-01ТУ Дозиметр ДБГ-502М ИРКУТ. Технические условия.
