Дифрактометры рентгеновские Колибри, 88547-23

Назначение

Дифрактометры рентгеновские Колибри (далее - дифрактометры) предназначены для измерений интенсивностей и углов дифракции рентгеновского излучения, рассеянного трехмерной периодической кристаллической решеткой, при решении различных задач рентгенодифракционного анализа широкого круга неорганических и органических кристаллических материалов.

Описание

Принцип действия дифрактометров основан на явлении дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества в соответствии с законом Вульфа-Брэгга.

В дифрактометрах реализована рентгенооптическая схема Брэгга-Брентано с 9-9 гониометром вертикальной конструкции радиусом 150 мм при горизонтальном расположении образца. Регистрация дифракционной картины осуществляется при синхронном повороте детектора и рентгеновской трубки относительно главной оси гониометра навстречу друг другу. Для обеспечения условий фокусировки угловая скорость поворота детектора равна угловой скорости поворота рентгеновской трубки. Реализованы два режима сканирования: дискретный и непрерывный.

В базовой конфигурации дифрактометры комплектуется рентгеновской трубкой БСВ-46 российского производства с Cu или Co анодом максимальной мощностью 600 Вт. Охлаждение анода трубки осуществляется системой охлаждения дифрактометра. Допускается комплектация дифрактометров другими рентгеновскими трубками по индивидуальному заказу.

Дифрактометры комплектуется двумя видами сменных детекторов (на выбор): сцинтил-ляционным счетчиком типа БДС производства АО «ИЦ «Буревестник» (далее - детектор БДС) или линейным стриповым позиционно-чувствительным детектором (далее - детектор ПЧД). Также возможна комплектация обоими типами детекторов.

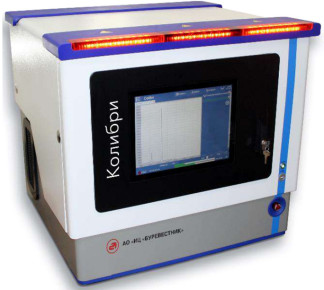

Конструктивно дифрактометры выполнены в виде единого моноблока настольного исполнения с встроенным компьютером, к которому могут подключаться периферийные устройства (дополнительный монитор, принтер, клавиатура, манипулятор типа «мышь» и т.д.). Управление работой дифрактометра осуществляется при помощи сенсорного экрана на лицевой панели -двери аппарата.

Дифрактометр условно разделен на три основных отсека:

-    рабочий кабинет;

-    отсек системы охлаждения;

-    отсек системы питания, управления и сбора данных (СПУСД).

Рабочий кабинет дифрактометра содержит дифрактометрическую стойку, на которую установлена рентгеновская трубка в защитном кожухе, щелевые устройства на первичном и дифрагированном пучке и блок детектирования (БДС и/или ПЧД детекторы в зависимости от комплекта поставки).

Отсек системы охлаждения содержит расширительный бак с горловиной для заливки охлаждающей жидкости, насос для прокачки охлаждающей жидкости через рентгеновскую трубку, и систему охлаждения жидкости. Дифрактометр поддерживает подключение внешней системы охлаждения.

Отсек СПУСД содержит высоковольтный источник питания рентгеновской трубки и одноплатный компьютер, отвечающий за управление дифрактометром, сбор, хранение, обработку и передачу экспериментальных данных. В данном отсеке также находятся разъемы для плат расширения опциональных составляющих дифрактометра.

Комплексная радиационная защита дифрактометров обеспечивает безопасные условия работы и исключает возможность облучения людей прямым пучком излучения благодаря стационарной защите и многоуровневой электронной системе безопасности. Рентгеновское излучение присутствует внутри корпуса приборов только при закрытой дверке корпуса и находящейся в активном состоянии системе безопасности на время выполнения измерений. При максимальных значениях напряжения и тока на рентгеновской трубке мощность амбиентной дозы рентгеновского излучения на расстоянии 10 см от внешней поверхности дифрактометра не более 1 мкЗв/ч.

Заводской номер дифрактометра в числовом формате и дата выпуска (год) указываются на маркировочной табличке способом, обеспечивающим качественное изображение в течение всего срока службы дифрактометра, маркировочная табличка закрепляется на задней панели дифрактометра.

На задней части дифрактометра установлена чашка для пломбирования отделом технического контроля предприятия-изготовителя: на панели, открывающей доступ к отсеку СПУСД (рисунок 2а). Пломбировка от несанкционированного доступа отсека СПУСД (в случае демонтажа верхней обшивки) осуществляется путем нанесения специальных разрушаемых наклеек. Места нанесения наклеек показаны на рисунке 2б.

Программное обеспечение

Программное обеспечение (ПО) дифрактометра Difra Vision обеспечивает удобное взаимодействие пользователя с аппаратом для управления всеми узлами дифрактометра (гониометром, кожухом рентгеновской трубки и пр.), включения и выключения дифрактометра, сбора, обработки, хранения и передачи данных. Программное обеспечение дифрактометра является метрологически значимым и хранит все необходимые настроечные файла и константы необходимые для правильной работы дифрактометра. Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты ПО соответствует уровню «средний» по P 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель дифрактометра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Дифрактометр рентгеновский Колибри. Руководство по эксплуатации», раздел 12.7 «Порядок проведения измерений».

Нормативные документы

ТУ 26.51.53-126-14770552-2021. Дифрактометры рентгеновские Колибри. Технические

условия.
