Дефектоскопы магнитно-вихретоковые ВИХРЬ, 88549-23

Назначение

Дефектоскопы магнитно-вихретоковые ВИХРЬ (далее по тексту дефектоскопы) предназначены для выявления и измерения глубины трещин, стресс-коррозионных трещин в металлических ферромагнитных конструкциях, в том числе под слоем коррозии и/или защитного покрытия. Кроме того, дефектоскопы позволяют измерять глубину коррозионного повреждения, а также толщину защитного покрытия.

Описание

Принцип действия дефектоскопа основан на комбинации магнитного и вихретокового методов выявления дефектов, что позволяет измерять толщину защитного покрытия или глубину коррозионного повреждения, а также выявлять и измерять глубину трещины независимо от толщины защитного покрытия или глубины коррозионного повреждения.

Конструктивно дефектоскоп включает в себя электронный блок, выполненный в корпусе из алюминия и ударопрочного пластика и измерительного преобразователя, подключаемого к электронному блоку с помощью гибкого кабеля.

Измерительный преобразователь дефектоскопа включает в себя трансформаторный вихретоковый преобразователь состоящий из катушки возбуждения на сердечнике специальной формы из магнито-мягкого материала и индуктивно связанной с ней приёмной катушки.

Катушка возбуждения запитывается током с заданными характеристиками, тем самым формирует магнитное поле и возбуждает вихревые токи в объекте контроля. Вихревые токи вызывают возникновение вторичного электромагнитного поля, встречно направленного по отношению к возбуждающему. Результирующие поле приводит к возникновению электродвижущей силы (ЭДС) в приёмной катушке преобразователя.

Если в области возбуждения магнитного поля будет находится дефект, то направление вихревых токов изменяется, изменяя вторичное электромагнитное поле. Как следствие, это приводит к изменению напряжения ЭДС, возникающего на выходе приёмной катушки.

Электрический сигнал величины ЭДС с приёмной катушки поступает в электронный блок дефектоскопа для дальнейшей обработки и преобразования в величину глубины дефекта.

Катушка возбуждения кроме функции формирования магнитного поля является параметрическим индукционным преобразователем, характеристики которого изменяются пропорционально удалению от поверхности объекта контроля, таким образом в преобразователе используется магнитный метод контроля для измерения толщины защитного покрытия.

Характеристики электрического сигнала на катушке возбуждения используются в электронном блоке дефектоскопа для дальнейшей обработки и преобразования в величину толщины покрытия.

Результат обработки сигналов с измерительного преобразователя выводится на дисплей в виде показаний глубины дефекта (в цифровом и графическом виде) и показаний толщины защитного покрытия.

Электронный блок включает в себя электрическую схему, обеспечивающую измерение магнитных полей рассеяния над дефектом, последующую обработку и индикацию результата на цветном графическом дисплее.

На передней панели дефектоскопа расположены:

•    графический дисплей, предназначенный для отображения результатов измерения и другой информации, необходимой для работы с дефектоскопом;

•    клавиатура из четырех кнопок управления с соответствующей символикой.

На торцах дефектоскопа расположены разъём для подключения измерительного преобразователя и разъём для подключения блока питания для заряда встроенного аккумулятора.

Дефектоскопы изготавливаются в одной модификации.

Узлы регулировки и настройки реализованы на программном уровне, выделены в разделе «Калибровка» и защищены паролем, сведения о котором содержатся только у производителя.

Дефектоскопы имеют заводские номера в виде шифра, соответствующего порядковому номеру каждого произведенного на предприятии-изготовителе дефектоскопа, состоящего из цифр, обеспечивающие идентификацию каждого экземпляра средства измерений. Цифровой заводской номер наносится на заднюю панель дефектоскопа методом гравировки.

Пломбирование дефектоскопов не предусмотрено.

Нанесение знака поверки на дефектоскоп невозможно.

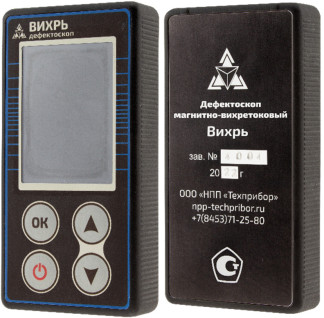

Фотография общего вида дефектоскопа с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) дефектоскопа предназначено для обработки полученной информации от измерительных преобразователей и отображения результатов измерений на дисплее дефектоскопа. Конструкция дефектоскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологически значимая часть не выделена, все ПО является метрологически значимым. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики и показатели точности средства измерений

Таблица 3 - Технические характеристики средства измерений

Знак утверждения типа

наносится на корпус электронного блока дефектоскопа типографским способом с нанесением защитного полимерного покрытия на табличке, на титульный лист руководства по эксплуатации (паспорт) дефектоскопа методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п.7. документа ПРДЦ.26.51.66.127-004РЭ «Дефектоскопы магнитновихретоковые ВИХРЬ. Руководстве по эксплуатации (паспорт)»

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.66.127-004-ПРДЦ-2022 «Дефектоскопы магнитно-вихретоковые ВИХРЬ. Технические условия»

Приказ Росстандарта от 23.12.2019 № 3276 «Об утверждении Государственной поверочной схемы для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм»
