Резервуары вертикальные стальные РВС, 88550-23

Назначение

Резервуары вертикальные стальные РВС (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти или нефтепродуктов.

Описание

Резервуары представляют собой установленные на железобетонном фундаменте вертикальные стальные сосуды цилиндрической формы со стационарной кровлей, оборудованной площадками и ограждениями.

Заполнение резервуара и выдача нефтепродукта производится через приемнораздаточные патрубки. Корпус каждого резервуара сварной, на первом поясе имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживании и зачистное устройство. Каждый резервуар оборудован лестницей для доступа на кровлю. Кровля резервуара оборудована замерными и световыми люками, предохранительными и дыхательными клапанами, огневыми преградителями, молниеотводными и заземляющими устройствами. Также на кровле предусмотрены места установки средств измерений и контроля уровня нефти или нефтепродукта в резервуаре.

Принцип действия резервуаров основан на измерении объема нефти или нефтепродуктов в зависимости от уровня наполнения.

К данному типу резервуаров относятся шесть модификаций:

РВС-1000 - резервуары для нефтепродуктов, состоящие из 6 поясов, с номинальной вместимостью 1000 м3, с заводскими номерами 200, 201, 202, 203, 204, 205;

РВС-1000 - резервуары для нефтепродуктов, состоящие из 8 поясов, с номинальной вместимостью 1000 м3, с заводскими номерами 321, 322, 323, 324; 325, 326;

РВС-5000 - резервуары для нефтепродуктов, состоящие из 8 поясов, с номинальной вместимостью 5000 м3, с заводскими номерами 241, 242, 243;

РВС-5000 - резервуар для нефтепродуктов, состоящий из 10 поясов, с номинальной вместимостью 5000 м3, с заводским номером 244;

РВС-20000 - резервуары для нефти, состоящие из 8 поясов, с номинальной вместимостью 20000 м3, с заводскими номерами 53, 54, 55, 60.

Резервуары расположены на территории АО «ННК-Хабаровский НПЗ» по адресу: Хабаровский край, г. Хабаровск, ул. Металлистов, 17.

Нанесение знака поверки на резервуары не предусмотрено.

Заводские номера, идентифицирующие каждый экземпляр средства измерений, нанесены на корпуса резервуаров способом трафаретной печати и в технические паспорта резервуаров печатным способом.

Общий вид резервуаров вертикальных стальных РВС с указанием места нанесения заводского номера представлен на рисунках 1 - 4.

ннк

АО «ННК-X.tfapoecn" НПЗ*

ОГНЕОПАСНО

РВС^203

-"VHOOO м3

Места нанесения заводского номера

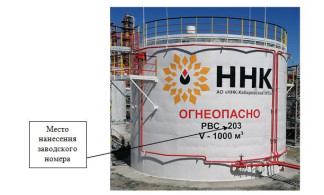

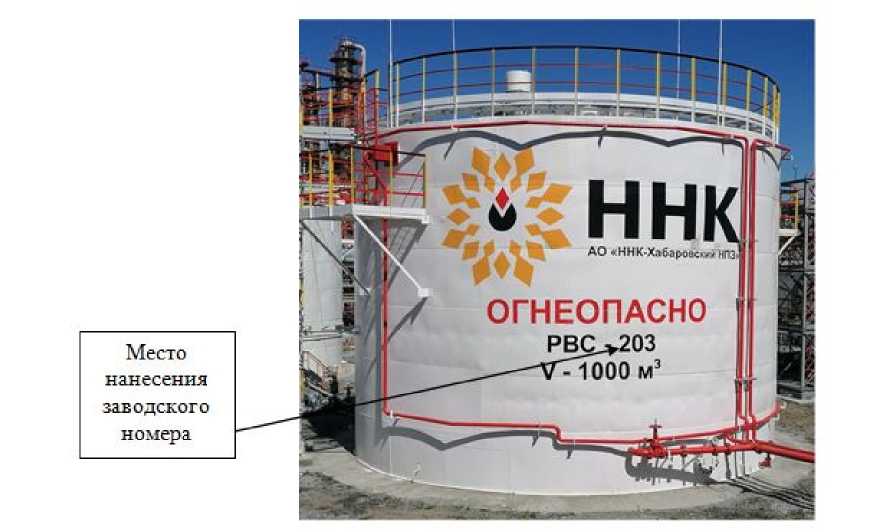

Рисунок 1 - Общий вид резервуаров модификаций РВС-1000 (с 6 поясами) с указанием места нанесения заводского номера

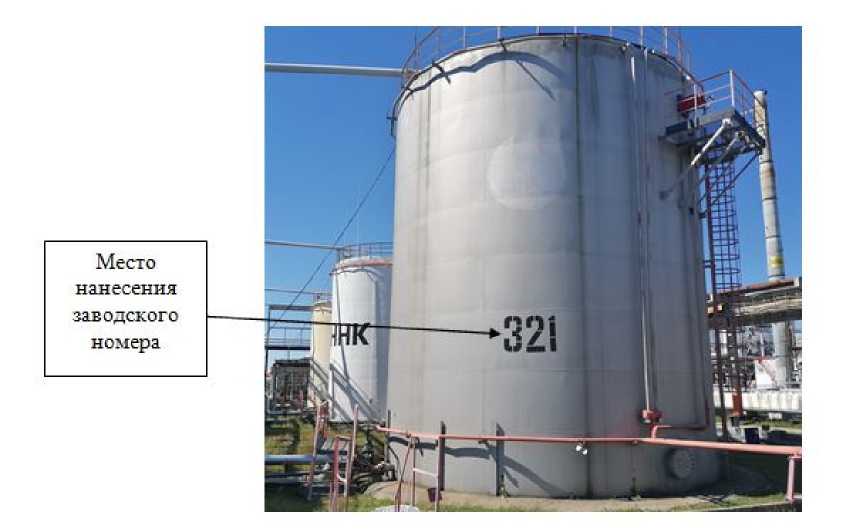

Рисунок 2 - Общий вид резервуаров модификаций РВС-1000 (с 8 поясами) с указанием места нанесения заводского номера

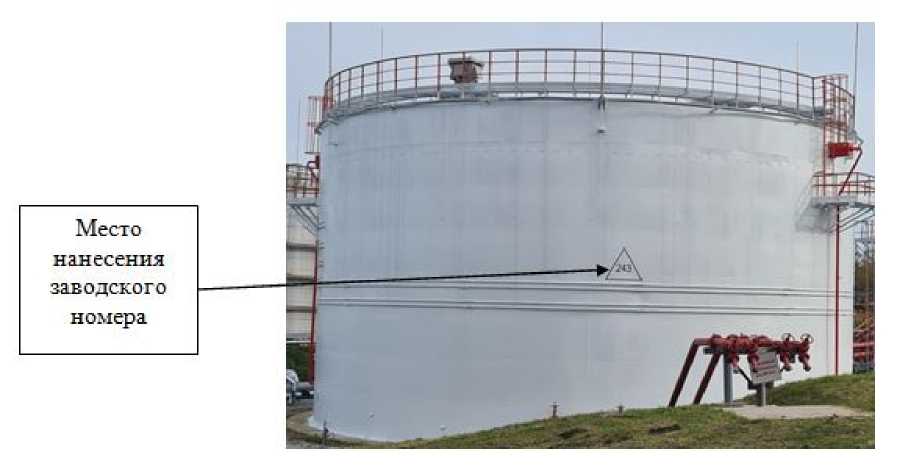

Рисунок 3 - Общий вид резервуаров модификаций РВС-5000 с указанием места нанесения заводского номера

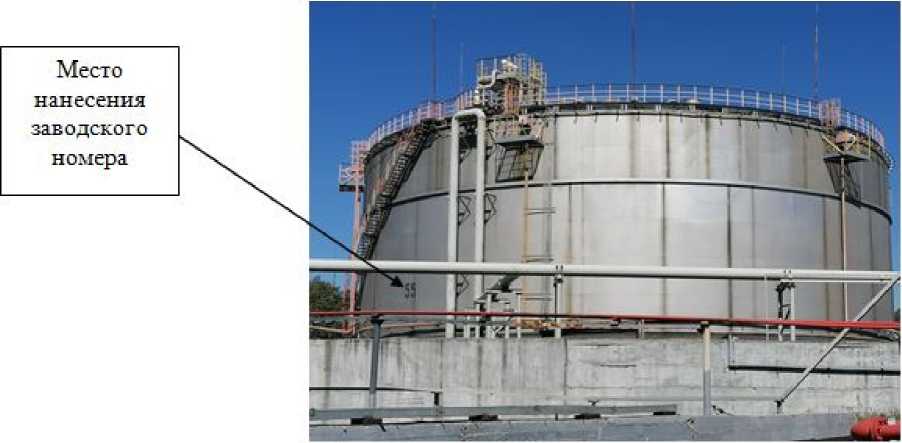

Рисунок 4 - Общий вид резервуаров модификаций РВС-20000 с указанием места нанесения заводского номера

Пломбирование резервуаров не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

на титульный лист паспорта резервуара типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
