| Номер в госреестре | 88559-23 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | Accurate |
| Изготовитель | Accurate Gauging and Instruments Pvt. Ltd., Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 22.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные Accurate (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
КИМ изготавливаются в трёх модификациях: Spectra, Cordimesur, Mega, в каждой из которых несколько типоразмеров различающихся техническими и метрологическими характеристиками.
КИМ могут оснащаться 5-ти осевой контактной измерительной головкой PH20 с триггерными датчиками TP20, 3-х осевой контактной измерительной головкой PH10 (M/MQ/T) с триггерными датчиками TP20, TP200 или контактным сканирующим датчиком SP25M, 5-ти осевой контактной измерительной головкой REVO-2 с контактными сканирующими датчиками RSP2 или RSP3, фиксированной контактной измерительной головкой PH6M с контактным сканирующим датчиком SP25M, а также фиксированной высокоточной контактной сканирующей измерительной головкой SP80.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на задней поверхности гранитного измерительного стола.
Пломбировка КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных приведены на рисунках 1 - 3.
Место нанесения заводского номера и знака утверждения типа средства измерений

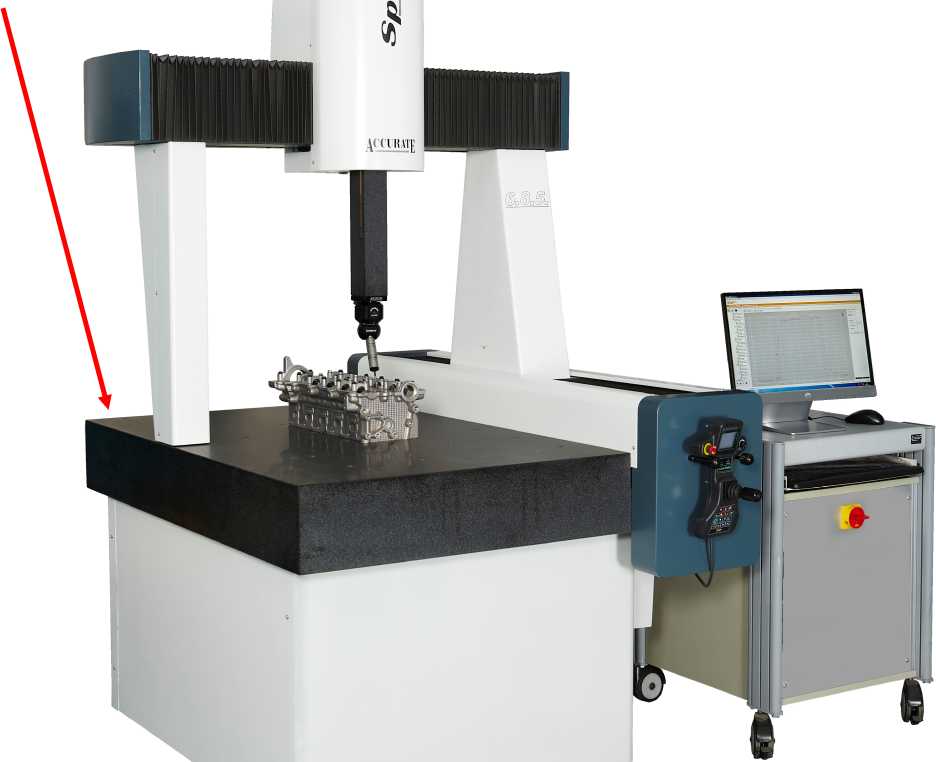

Рисунок 1 - Общий вид машин координатно-измерительных Accurate Spectra

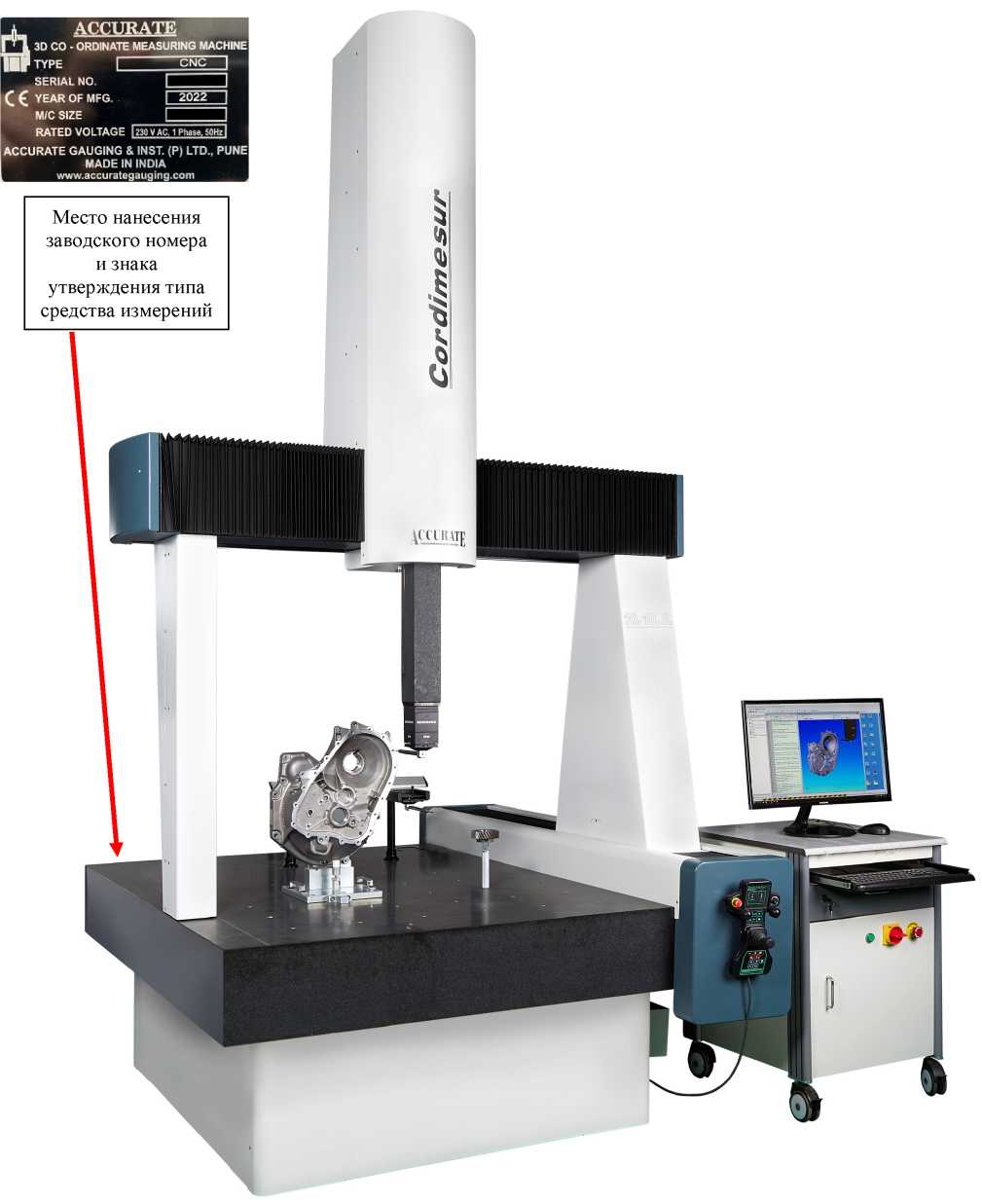

Рисунок 2 - Общий вид машин координатно-измерительных Accurate Cordimesur

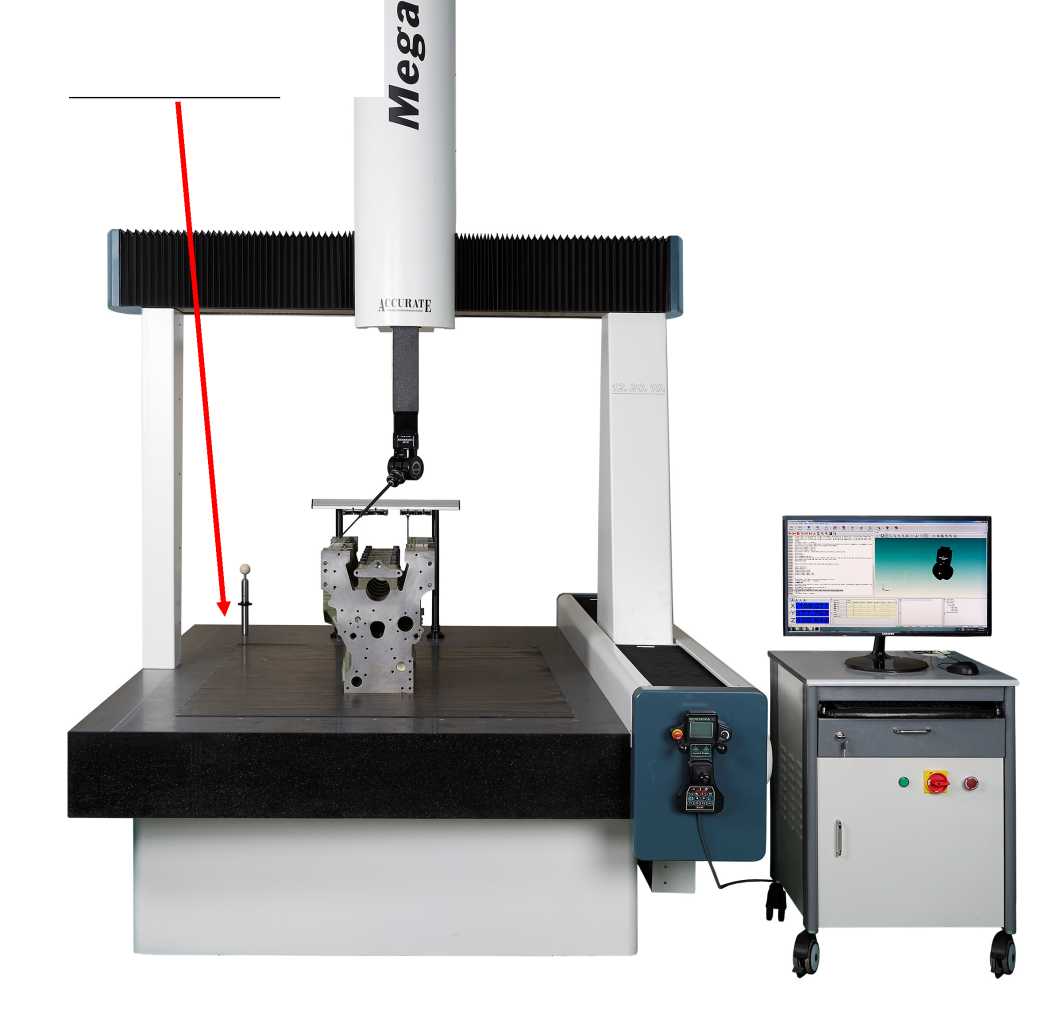

Рисунок 3 - Общий вид машин координатно-измерительных Accurate Mega
Координатно-измерительные машины работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Arco Cad |
| Номер версии (идентификационный номер) ПО, не ниже | 3.7 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики КИМ модификации Spectra
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 5.6.4 | 6.8.5 | 6.10.5 | 8.10.6 | 8.15.6 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 500 | от 0 до 600 | от 0 до 600 | от 0 до 800 | от 0 до 800 |
| - по оси Y | от 0 до 600 | от 0 до 800 | от 0 до 1000 | от 0 до 1000 | от 0 до 1500 | |
| - по оси Z | от 0 до 400 | от 0 до 500 | от 0 до 500 | от 0 до 600 | от 0 до 600 | |
| Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | ||||||
| PH20 и PH10(M/MQ/T) с датчиком TP20 | ±(2,2 + L/350) | |||||
| REVO-2 с датчиком RSP2 | - | ±(1,9 + L/350) | ||||
| REVO-2 с датчиком RSP3 | - | ±(1,7 + L/350) | ||||
| PH10(M/MQ/T) с датчиком TP200 | ±(1,9 + L/350) | |||||
| PH6M, PH10(M/MQ/T) с датчиком SP25M | ±(1,7 + L/350) | |||||
| SP80 | - | ±(1,7 + L/350) | ||||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | ||||||
| PH20 и PH10(M/MQ/T) с датчиком TP20 | ±2,2 | |||||
| REVO-2 с датчиком RSP2 | - | ±1,9 | ||||
| REVO-2 с датчиком RSP3 | - | ±1,7 | ||||
| PH10(M/MQ/T) с датчиком TP200 | ±1,9 | |||||
| PH6M, PH10(M/MQ/T) с датчиком SP25M | ±1,7 | |||||
| SP80 | - | ±1,7 | ||||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования в секундах | ||||||
| REVO-2 с датчиком RSP2 | - | ±2,7/50 | ||||
| REVO-2 с датчиком RSP3 | - | ±2,5/50 | ||||
| PH6M, PH10(M/MQ/T) с датчиком SP25M | ±2,5/50 | |||||
| SP80 | - | ±2,5/50 | ||||
| где L - измеряемая длина в мм | ||||||
Таблица 3 - Метрологические характеристики КИМ модификации Cordimesur
| Наименование характеристики | Значение | ||||
| Типоразмер КИМ | 10.10.8 | 10.15.8 | 10.20.8 | 10.25.8 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 1000 | |||
| - по оси Y | от 0 до 1000 | от 0 до 1500 | от 0 до 2000 | от 0 до 2500 | |
| - по оси Z | от 0 до 800 | ||||
| Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | |||||
| PH20 и PH10(M/MQ/T) с датчиком TP20 | ±(2,5 + L/350) | ||||
| REVO-2 с датчиком RSP2 | ±(2,1 + L/350) | ||||
| REVO-2 с датчиком RSP3 | ±(1,9 + L/350) | ||||
| PH10(M/MQ/T) с датчиком TP200 | ±(2,1 + L/350) | ||||
| PH10(M/MQ/T) с датчиком SP25M | ±(1,9 + L/350) | ||||
| SP80 | ±(1,9 + L/350) | ||||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | |||||
| PH20 и PH10(M/MQ/T) с датчиком TP20 | ±2,5 | ||||
| REVO-2 с датчиком RSP2 | ±2,1 | ||||
| REVO-2 с датчиком RSP3 | ±1,9 | ||||
| PH10(M/MQ/T) с датчиком TP200 | ±2,1 | ||||
| PH10(m/MQ/t) с датчиком SP25M | ±2,2 | ||||
| SP80 | ±2,2 | ||||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования в секундах | |||||
| REVO-2 с датчиком RSP2 | ±3,2/84 | ||||
| REVO-2 с датчиком RSP3 | ±2,7/60 | ||||
| PH10(M/MQ/T) с датчиком SP25M | ±3,2/84 | ||||
| SP80 | ±3,2/84 | ||||
где L - измеряемая длина в мм
Таблица 4 - Метрологические характеристики КИМ модификации Mega
| Наименование характеристики | Значение | |||||||
| Типоразмер КИ | М | 12.15.10 | 12.20.10 | 12.25.10 | 12.30.10 | 15.25.12 | 15.30.12 | 17.30.15 |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 1200 | от 0 до 1200 | от 0 до 1200 | от 0 до 1200 | от 0 до 1500 | от 0 до 1500 | от 0 до 1700 |
| - по оси Y | от 0 до 1500 | от 0 до 2000 | от 0 до 2500 | от 0 до 3000 | от 0 до 3000 | от 0 до 3000 | от 0 до 3000 | |
| - по оси Z | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1000 | от 0 до 1200 | от 0 до 1200 | от 0 до 1500 | |
| Пределы допускаемой абсолютной объёмной погрешности измерений контактными измерительными головками, мкм | ||||||||
| PH20 и PH10(M/MQ/T) с датчиком TP20 | ±(2,9 + L/350) | ±(3,2 + L/350) | ±(3,5 + L/350) | |||||
| REVO-2 с датчиком RSP2 | ±(2,5 + L/350) | ±(2,9 + L/350) | ±(3,2 + L/350) | |||||
| REVO-2 с датчиком RSP3 | ±(2,3 + L/350) | ±(2,7 + L/350) | ±(3,0 + L/350) | |||||
| PH10(M/MQ/T) с датчиком TP200 | ±(2,5 + L/350) | ±(2,9 + L/350) | ±(3,2 + L/350) | |||||
| PH10(M/MQ/T) с датчиком SP25M | ±(2,3 + L/350) | ±(2,7 + L/350) | ±(3,0 + L/350) | |||||
| SP80 | ±(2,3 + L/350) | ±(2,7 + L/350) | ±(3,0 + L/350) | |||||
| Пределы допускаемой абсолютной погрешности контактных измерительных головок, мкм | ||||||||
| PH20 и PH10(M/MQ/T) с датчиком TP20 | ±2,9 | ±3,2 | ±3,5 | |||||
| REVO-2 с датчиком RSP2 | ±2,5 | ±2,9 | ±3,2 | |||||
| REVO-2 с датчиком RSP3 | ±2,3 | ±2,7 | ±3,0 | |||||
| PH10(M/MQ/T) с датчиком TP200 | ±2,5 | ±2,9 | ±3,2 | |||||
| PH10(M/MQ/T) с датчиком SP25M | ±2,3 | ±2,7 | ±3,0 | |||||
| SP80 | ±2,3 | ±2,7 | ±3,0 | |||||
| Пределы допускаемой абсолютной погрешности сканирования контактных измерительных головок, мкм / время сканирования в секундах | ||||||||
| REVO-2 с датчиком RSP2 | ±3,4/84 | ±3,7/94 | ±3,9/94 | |||||
| REVO-2 с датчиком RSP3 | ±3,2/84 | ±3,5/94 | ±3,7/94 | |||||
| PH10(M/MQ/T) с датчиком SP25M | ±3,2/84 | ±3,5/94 | ±3,7/94 | |||||
| SP80 | ±3,2/84 | ±3,5/94 | ±3,7/94 | |||||
где L - измеряемая длина в мм
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 115/230 ±10% 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 70 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
Таблица 6 - Массогабаритные размеры КИМ модификации Spectra
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 5.6.4 | 6.8.5 | 6.10.5 | 8.10.6 | 8.15.6 | |
| Г абаритные размеры, мм | Длина | 1420 | 1620 | 1820 | 2030 | 2530 |
| Ширина | 1285 | 1380 | 1380 | 1600 | 1600 | |
| Высота | 2535 | 2700 | 2700 | 2750 | 2750 | |
| Масса, кг | 1125 | 1375 | 1490 | 2300 | 2800 | |
Таблица 7 - Массогабаритные размеры КИМ модификации Cordimesur
| Наименование характеристики | Значение | ||||
| Типоразмер КИМ | 10.10.8 | 10.15.8 | 10.20.8 | 10.25.8 | |
| Г абаритные размеры, мм | Длина | 2020 | 2520 | 3020 | 3520 |
| Ширина | 1970 | 1970 | 1970 | 1970 | |
| Высота | 3360 | 3360 | 3360 | 3360 | |
| Масса, кг | 3050 | 3800 | 4400 | 5600 | |
Таблица 8 - Массогабаритные размеры КИМ модификации Mega
| Наименование характеристики | Значение | |||||||
| Типоразмер | КИМ | 12.15.10 | 12.20.10 | 12.25.10 | 12.30.10 | 15.25.12 | 15.30.12 | 17.30.15 |
| Г абаритные | Длина | 2520 | 3020 | 3520 | 4020 | 4000 | 4500 | 4800 |
| Ширина | 2170 | 2170 | 2170 | 2170 | 2800 | 2800 | 3200 | |
| размеры, мм | Высота | 3760 | 3760 | 3760 | 3760 | 4400 | 4400 | 5200 |
| Масса, кг | 4200 | 5500 | 5690 | 8050 | 9500 | 10300 | 12000 | |
наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная (модификация и типоразмер в соответствии с заказом) | Accurate | 1 шт. |
| Контроллер и Пульт управления | - | 1 шт. |
| Измерительная головка 1) | PH6M / PH10(M/MQ/T) / PH20 /REVO-2 / SP80 | 1 шт. |
| Контактный датчик 2) | TP20 / RSP2 / RSP3 / TP200 / SP25M | 1 шт. |
| Калибровочная сфера | - | 1 шт. |
| Персональный компьютер с монитором | - | 1 шт. |
| Программное обеспечение | Arco Cad | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| 1) - модель определяется договором поставки. 2) - модель определяется договором поставки в соответствии с поставляемой измерительной головкой | ||
приведены в разделах 6 «Инструкция по эксплуатации машины» документов «Машины координатно-измерительные Accurate Cordimesur. Руководство по эксплуатации», «Машины координатно-измерительные Accurate Spectra. Руководство по эксплуатации», «Машины координатно-измерительные Accurate Mega. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
Стандарт предприятия Accurate Gauging and Instruments Pvt. Ltd., Индия.
