| Номер в госреестре | 88560-23 |
| Наименование СИ | Наборы грузов контрольных |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы грузов контрольных предназначены для хранения и передачи единицы массы в качестве средств поверки стендов для определения массы остаточного дисбаланса колес автотранспортных средств.
Принцип действия грузов контрольных основан на пропорциональности их массы, воздействующей посредством ротора из набора, на котором они находятся, на шпиндель балансировочного стенда, и массы остаточного дисбаланса, измеряемой стендом.
Грузы контрольные изготовлены из стали 20 (ст20) и имеют форму цилиндра с отверстием. Подгоночная полость не предусмотрена конструкцией грузов контрольных.
К наборам грузов контрольных данного типа относятся наборы грузов контрольных с заводскими номерами 01, 02 и 03.

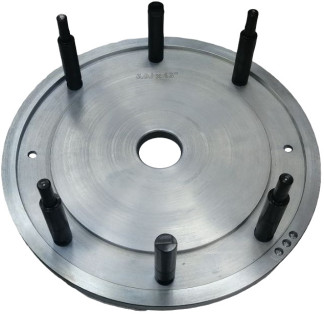

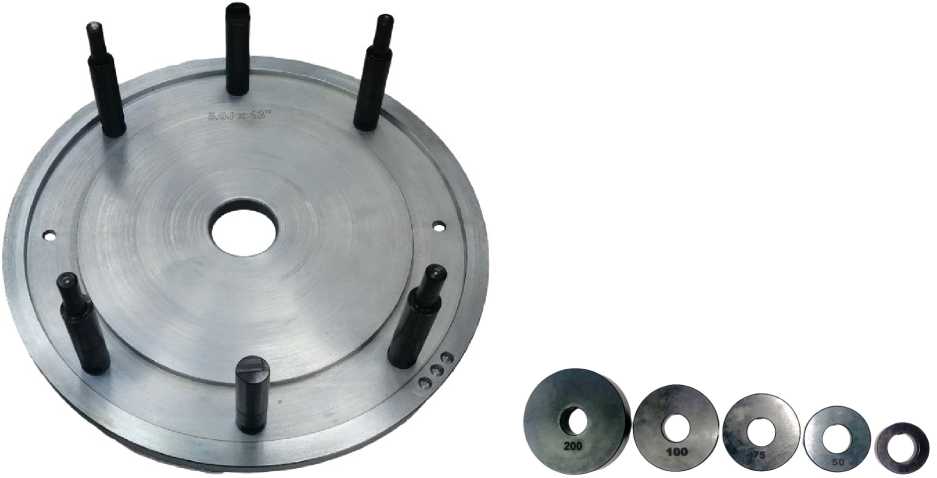

Общий вид наборов грузов контрольных представлен на рисунке 1.
Рисунок 1- Общий вид наборов грузов контрольных

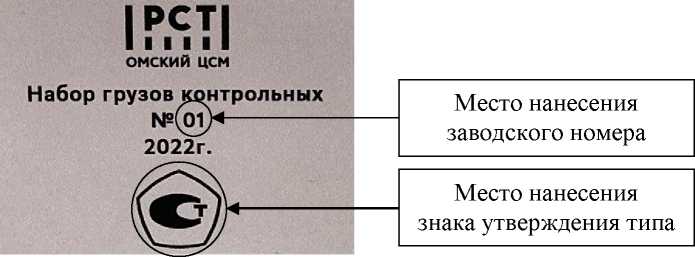

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на идентификационную табличку на футляре типографским способом. Общий вид идентификационной таблички представлен на рисунке 2.
Рисунок 2 - Общий вид идентификационной таблички
Пломбирование наборов грузов контрольных не предусмотрено.
Нанесение знака поверки на наборы грузов контрольных не предусмотрено.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения массы грузов контрольных из набора, г | 25, 50, 75, 100, 200 |
| Пределы допускаемой абсолютной погрешности массы грузов контрольных из набора, г | ± 0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Остаточный дисбаланс ротора из набора, г-мм, не более | 100 |
| Радиальное и торцевое биения ротора из набора, мм, не более | 0,1 |
| Габаритные размеры ротора из набора, мм: - высота - диаметр | (215±5) (430±5) |
| Масса ротора из набора, кг, не менее | 10 |
| Габаритные размеры грузов контрольных из набора, мм, не более: - высота - диаметр | 11 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на идентификационную табличку на футляре и титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротор | _ | 1 шт. |
| Груз контрольный 25 г | _ | 2 шт. |
| Груз контрольный 50 г | _ | 2 шт. |
| Груз контрольный 75 г | _ | 2 шт. |
| Груз контрольный 100 г | _ | 2 шт. |
| Груз контрольный 200 г | _ | 2 шт. |
| Футляр | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 7 «Порядок работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
