| Номер в госреестре | 88567-23 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | ATAGO |
| Изготовитель | "ATAGO CO., LTD.", Япония |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные ATAGO (далее - вискозиметры) предназначены для измерений динамической вязкости и температуры проб.
Принцип действия вискозиметров основан на измерении величины угла закручивания торсионной пружины при вращении шпинделя с постоянной частотой.
Конструктивно вискозиметры выполнены в виде портативного моноблока, состоящего из измерительного блока с дисплеем и колесом управления, платформы для измерительной ячейки, датчика температуры, термоконтроллера (опционально) и набора шпинделей.
Вискозиметры выпускаются следующих моделей: VISCO B(L), VISCO 895, VISCO отличающихся типом шпинделей, входящими в комплект поставки и функциями программного обеспечения: для модели VISCO B(L) имеется возможность отображать на ЖК-дисплее значения кинематической вязкости, которые рассчитываются в программном обеспечении как отношение измеренных значений динамической вязкости к заданным значениям плотности анализируемого вещества.
Шпиндели L1, L2, L3, L4 для вискозиметров модели VISCO B(L) применяются со стаканом L объемом 500 см3, шпиндели SVL1, SVL2, SVL3, UL применяются со стаканом S объемом 15 см3. Шпиндели А1, А2, А3 для вискозиметров моделей VISCO и VISCO 895 применяются со стаканами S объемом 15 см3 и L объемом 100 см3. Термоконтроллер используется для поддержания постоянного значения температуры при проведении измерений на вискозиметрах со стаканом S.
Корпус вискозиметров моделей VISCO, VISCO B(L) изготавливают из нержавеющей стали, модели VISCO 895 из алюминия. Корпус вискозиметров окрашивают в цвета в соответствии с технической документацией производителя.

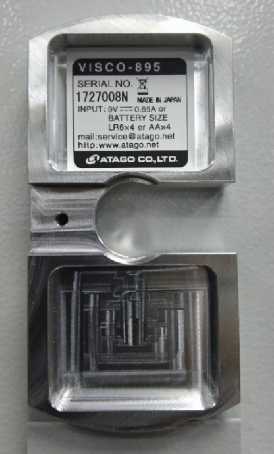

Каждый экземпляр вискозиметра однозначно идентифицируется по наименованию и серийному номеру. Серийный номер вискозиметров наносится на внутреннюю сторону крышки батарейного отсека и имеет буквенно-цифровое обозначение. Нанесение знака поверки на средство измерений не предусмотрено.

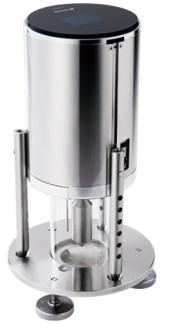

Общий вид вискозиметров представлен на рисунке 1. Место нанесения серийного номера на вискозиметры представлено на рисунке 2. Общий вид термоконтроллера представлен на рисунке 3.
Вискозиметры ротационные ATAGO моделей VISCO и
VISCO 895
Вискозиметры ротационные ATAGO модели VISCO B(L)
(ЖК-дисплей вискозиметров)
Рисунок 1 - Общий вид вискозиметров ротационных ATAGO, вид ЖК-дисплея
вискозиметров
Рисунок 2 - Место нанесения серийного номера на вискозиметры ротационные ATAGO
Рисунок 3 - Общий вид термоконтроллера
Пломбирование вискозиметров не предусмотрено. Конструкция вискозиметров обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию.
Вискозиметры оснащены встроенным программным обеспечением (далее - ПО). ПО является метрологически значимым и выполняет следующие функции:
- настройка вискозиметров и контроль процесса измерений;
- вычисление и передача результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модели | ||
| VISCO | VISCO B(L) | VISCO 895 | |
| Идентификационное наименование ПО | VISCO | VISCO B(L) | VISCO 895 |
| Номер версии (идентификационный номер) ПО | не ниже Ver.2.0.1 | не ниже Ver.2.0.1 | не ниже Ver.2.0.1 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики вискозиметров ротационных ATAGO моделей
VISCO и VISCO 895
| Наименование характеристики | Значение |
| Диапазоны измерений динамической вязкости, мПа^с: - шпиндель А1 - шпиндель А2 - шпиндель А3 | от 50 до 50 000 от 70 до 120 000 от 500 до 150 000 |
| Пределы допускаемой приведенной погрешности измерений динамической вязкости1), % | ±2 |
| Диапазоны показаний динамической вязкости, мПа^с: - шпиндель А1 - шпиндель А2 - шпиндель А3 | от 50 до 200 000 от 70 до 600 000 от 500 до 2 000 000 |
| Диапазон измерений температуры, °С | от +10 до +40 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| 1) - нормирующее значение рассчитывают по формуле Dj=N Vj где N - коэффициент преобразования вискозиметра, мПа^(об/мин); vj - i-ая частота вращения шпинделя, об/мин | |
Таблица 3 - Метрологические характеристики вискозиметров ротационных ATAGO модели
VISCO B(L)__________________________________________________________________
| Наименование характеристики | Значение | |
| Диа | чазоны измерений динамической вязкости, мПа^с: шпиндель L1, LT1, LB1 шпиндель L2, LT2, LB2 шпиндель L3, LT3, LB3 шпиндель L4, LT4, LB4 шпиндель SVL1 шпиндель SVL2 шпиндель SVL3 шпиндель UL | от 12 до 150000 от 30 до 150000 от 48 до 150000 от 240 до 150000 от 1 до 150000 от 11 до 150000 от 22 до 150000 от 1 до 2000 |
| Пределы допускаемой приведенной погрешности измерений динамической вязкости1), % | ±2 | |
| ДПа! | чазоны показаний динамической вязкости, мПа^с: шпиндель L1, LT1, LB1 шпиндель L2, LT2, LB2 . ..... шпиндель L3, LT3, LB3 | от 12 до 600 000 от 30 до 3 000 000 от 48 до 12 000 000 от 240 до 60 000 000 от 1 до 260 000 от 11 до 2 700 000 от 22 до 5 500 000 от 1 до 2000 |
| Наименование характеристики | Значение | |
| шпиндель L4, LT4, LB4 шпиндель SVL1 шпиндель SVL2 шпиндель SVL3 шпиндель UL | ||
| Диапазон измерений температуры, °С | от +10 до +40 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 | |
| 1) - нормирующее значение рассчитывают по формуле Dj=N. Vj где N - коэффициент преобразования вискозиметра, мПа^(об/мин); Vj - i-ая частота вращения шпинделя, об/мин | ||
Таблица 4 - Основные технические характеристики вискозиметров ротационных ATAGO
моделей VISCO и VISCO 895
| Наименование характеристики | Значение для модели | |
| VISCO | VISCO 895 | |
| Диапазон частот вращения шпинделя (и,), об/мин | от 0,5 до 250 | |
| Количество задаваемых частот вращения шпинделя | 20 | |
| Коэффициент преобразования вискозиметра (N), мПа^сЧоб/мин), для шпинделя А1: - стакан S - стакан L | 9,1-104 1,6-105 | |
| Коэффициент преобразования вискозиметра (N), мПа^(об/мин), для шпинделя А2: - стакан S - стакан L | 3,0405 3,7-105 | |
| Коэффициент преобразования вискозиметра (N), мПа^(об/мин), для шпинделя А3: - стакан S - стакан L | 1,1-106 1,2-106 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50/60 | |
| Габаритные размеры, мм, не более - высота - ширина - длина | 200 120 120 | |
| Масса, кг, не более | 1,2 | 0,895 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +40 80 | |
Таблица 5 - Основные технические характеристики вискозиметров ротационных ATAGO модели
VISCO B(L)__________________________________________________________________
| Наименование характеристики | Значение |
| Диапазон частот вращения шпинделя (yt), об/мин | от 0,01 до 250 |
| Количество задаваемых частот вращения шпинделя | 28 |
| Коэффициент преобразования вискозиметра (N), мПа^(об/мин) стакан L: - шпиндель L1, LT1, LB1 - шпиндель L2, LT2, LB2 - шпиндель L3, LT3, LB3 - шпиндель L4, LT4, LB4 | 6,0403 3,0-104 1,2405 6,0405 |
| Коэффициент преобразования вискозиметра (N), мПа^(об/мин) стакан S: - шпиндель SVL1 - шпиндель SVL2 - шпиндель SVL3 - шпиндель UL | 2,8403 2,8-104 5,5-104 7,8-104 |
| Параметры электрического питания от сетевого адаптера - напряжение переменного тока, В | 220±22 |
| Наименование характеристики | Значение |
| - частота переменного тока, Г ц | 50/60 |
| Габаритные размеры, мм, не более | |
| - высота | 194 |
| - ширина | 86 |
| - длина | 178 |
| Масса, кг, не более | 1,2 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр ротационный | ATAGO | 1 шт. |
| Шпиндели для вискозиметров ATAGO моделей VISCO и VISCO 895 | А1 А2 А3 | 1 шт. 1) 1 шт. 1) 1 шт. 1) |
| Шпиндели для вискозиметров ATAGO модели VISCO B(L) | L1 L2 L3 L4 LT1, LB1, SVL1 LT2, LB2, SVL2 LT3, LB3, SVL3 LT4, LB4 UL | 1 шт. 1) 1 шт. 1) 1 шт. 1) 1 шт. 1) 1 шт.2) 1 шт.2) 1 шт.2) 1 шт.2) 1 шт.2) |
| Батарейки АА (LR6) | - | 4 шт.1) |
| Т ермоконтроллер | - | 1 шт.2) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. 2) |
| 1) входит в стандартную комплектацию; 2) по заказу | ||
- модель VISCO B(L): приведены в разделе 3 «Проведение измерений» руководства по эксплуатации;
- модели VISCO, VISCO 895: приведены в разделе 3 «Проведение измерений» руководства по эксплуатации.
Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
| Зарегистрировано поверок | 46 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
