Номер в госреестре | 88568-23 |
Наименование СИ | Магнитометры |
Обозначение типа СИ | КОРД |
Изготовитель | Общество с ограниченной ответственностью "АКОРД-Технолоджи" (ООО "АКОРД-Технолоджи"), Московская обл., г. Коломна |
Год регистрации | 2023 |
Срок свидетельства | 28.03.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Магнитометры КОРД (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.
Принцип действия магнитометров основан на измерении магнитной индукции с помощью трехкомпонентных магнитомодуляционных преобразователей (феррозондов). Преобразователи разделены на 2 группы (по 1, 2 и 3 преобразователя в зависимости от заказа) и расположены на определенном базовом расстоянии между группами.
В процессе перемещения магнитометра вдоль оси исследуемого сооружения (трубопровода) осуществляется регистрация значений магнитной индукции в зависимости от пройденного расстояния с шагом 20 мм. Одновременно с этим магнитометр регистрирует информацию о местонахождении наземных привязок и реперов вдоль трассы сооружения (трубопровода), координат наземных привязок в системе спутникового позиционирования (при подключении внешнего навигационного приемника). Информация об этих данных заносится в блок памяти магнитометра.
На основании измеренных значений магнитной индукции, в соответствии с требованиями РД 102-008-2002 Министерства энергетики Российской Федерации, определяются аномалии магнитного поля над сооружениями (трубопроводами) в области концентраторов напряжений металла контролируемого объекта, вызванных локальными или протяженными механическими напряжениями (магнито-механический и магнито-химический эффекты), ось и глубины заложения подземного трубопровода, состояние изоляционного покрытия и эффективность работы электро-химической защиты.
Конструктивно магнитометры представляют собой приборы, питающиеся от встроенных аккумуляторных батарей и рассчитанные на эксплуатацию в полевых условиях.
Магнитометры имеют три модификации:
- ГБС-1, выполненная в носимом исполнении и используемая при пешем движении;
- ГБС-2, выполненная в подводном исполнение и используемая для исследования подводного трубопровода;
- ГБС-3, выполненная воздушном исполнении и используемая для передвижения магнитометра на квадрокоптере.
Общий вид магнитометров с обозначением мест нанесения знака утверждения типа, пломбировки от несанкционированного доступа и заводского номера представлен на рисунках 1 - 3. Заводские номера нанесены на маркировочную наклейку методом шелкографии в виде цифрового кода. Корпуса магнитометров опломбированы мастикой для предотвращения возможности несанкционированного вмешательства в работу приборов, которое может привести к искажению результатов измерений.

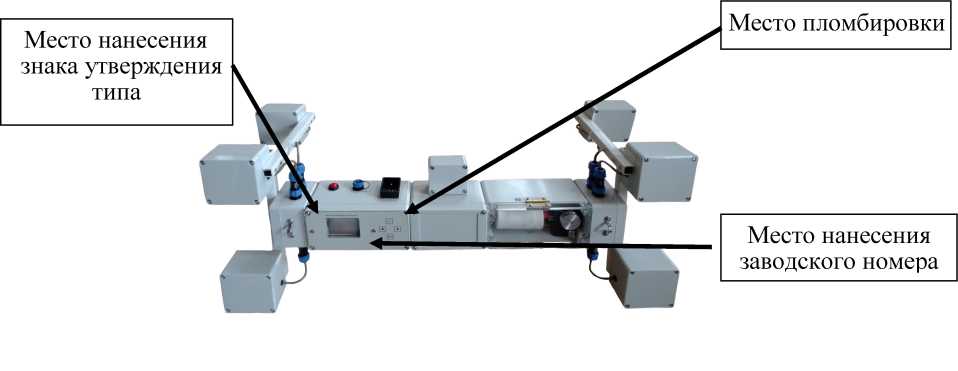

Рисунок 1 - Общий вид модификации магнитометра ГБС-1, обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера

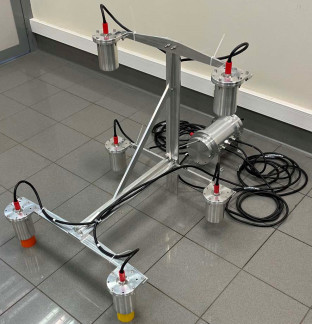

Рисунок 2 - Общий вид модификации магнитометра ГБС-2, обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
Место пломбировки
Место нанесения заводского номера

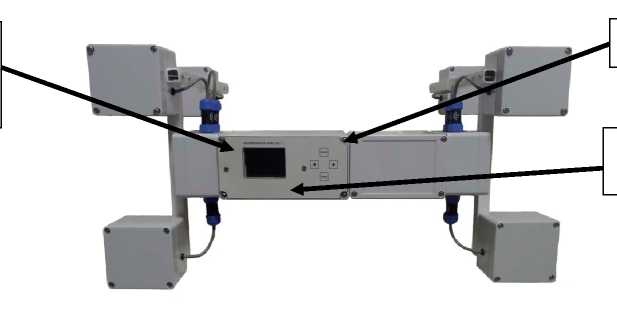

Рисунок 3 - Общий вид модификации магнитометра ГБС-3, обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) магнитометров состоит из встроенного ПО и внешнего ПО.
Встроенное ПО обеспечивает задание режимов работы магнитометров и индикацию измеренных величин, запись результатов измерений в память магнитометров. ПО заносится в программируемое постоянное запоминающее устройство магнитометров предприятием-изготовителем и не может быть изменено пользователем.
Внешнее ПО предназначено для установки на персональный компьютер (ноутбук). ПО обеспечивает считывание данных, находящимися в памяти магнитометра, и обработку данных в соответствии с РД 102-008-2002 Министерства энергетики Российской Федерации.
Уровень защиты встроенного и внешнего ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование встроенного ПО | |
Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Цифровой идентификатор (контрольная сумма) встроенного ПО | - |
Таблица 2 - Идентификационные данные внешнего ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование внешнего ПО | kordtest |
Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Цифровой идентификатор (контрольная сумма) внешнего ПО |
Таблица 3 - Метрологические характеристики
Наименование характеристики | Значение характеристики |
Диапазон измерений магнитной индукции постоянного магнитного поля, мкТл | от 1 до 100 |
Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мкТл | ±(0,2 + 0,05-Ви) |
Смещение нуля, мкТл | ±0,2 |
* где Ви - измеренное значение магнитной индукции, мкТл. |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение характеристики |
Разрешающая способность измерений магнитной индукции постоянного магнитного поля, мкТл, не менее | 0,01 |
Шаг сканирования, мм | 20 ± 5 |
Напряжение питания постоянного тока, В | от 5,5 до 6,5 |
Потребляемая сила постоянного тока, мА, не более | 300 |
Количество преобразователей, штук | от 2 до 6 |
Габаритные размеры, мм, не более: | |
для модификации ГБС-1 | |
- длина | 700 |
- ширина | 250 |
- высота | 250 |
для модификации ГБС-2 | |
- длина | 730 |
- ширина | 720 |
- высота | 900 |
для модификации ГБС-3 | |
- длина | 500 |
- ширина | 250 |
- высота | 250 |
Масса, кг, не более: | |
- для модификации ГБС-1 | 4,5 |
- для модификации ГБС-2 | 36 |
- для модификации ГБС-3 | 3 |
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре плюс 25 °С, %, не более - атмосферное давление, кПа | от -30 до +50 98 от 84 до 106,7 |
наносится фотохимическим способом на шильду, закрепленную на корпусе магнитометра, а также типографским или иным способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность магнитометра
Наименование | Обозначение | Количество |
1 Магнитометр в составе: | КОРД | |
1.1 Электронный блок магнитометра КОРД | 1 шт. | |
1.2 Кабель соединительный с персональным компьютером | 1 шт. | |
1.3 Измерительные преобразователи | от 2 до 6 шт. * | |
1.4 Диск с ПО | 1 шт. | |
1.5 Нитки на бобине длиной 2,5 км | 5 шт. | |
1.6 Футляр для транспортировки | 1 шт. | |
2 Магнитометр КОРД. Руководство по эксплуатации | ЛГЕР.411172.001 РЭ | 1 экз. |
3 Магнитометр КОРД. Паспорт | ЛГЕР.411172.001 ПС | 1 экз. |
* - в зависимости от условий поставки. |
приведены в руководстве по эксплуатации ЛГЕР.411172.001 РЭ, раздел 2 «Использование по назначению».
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ЛГЕР.411172.001 ТУ Магнитометры КОРД. Технические условия.
