Анализатор водорода в жидком алюминии AlSCAN, 88570-23

Назначение

Анализатор водорода в жидком алюминии AlSCAN (далее - анализатор) предназначен для измерений содержания водорода, растворенного в жидком алюминии и его сплавах (алюминиевом расплаве).

Описание

Принцип действия анализатора основан на детектировании водорода с помощью измерительного детектора на основе измерений теплопроводности газа, встроенного в газовый тракт. При анализе содержания (растворенности) водорода, растворенного в алюминиевом расплаве, используется принцип испарения водорода из алюминиевого расплава в небольшой замкнутый объем. При погружении зонда в алюминиевый расплав в анализаторе организуется замкнутый газовый контур: анализатор-зонд-анализатор. Перед каждым измерением анализатор продувается чистым азотом, после чего контур замыкается для принудительной циркуляции газовой смеси. При прохождении через зонд, погруженный в расплавленный алюминий, газовая смесь насыщается водородом до выравнивания парциальных давлений водорода в газовой смеси азот-водород и растворенного в расплаве. Содержание водорода в алюминиевом расплаве прямо пропорционально квадратному корню значения концентрации водорода в газовом контуре.

Значение содержания (растворенности) водорода (в мл) в алюминиевом расплаве (на 100 г), определяется по закону Зиверта:

S = SoxCFTx CFa х ^рН, где S - содержание растворенного в расплаве водорода, мл/100г;

So - коэффициент растворимости водорода в чистом алюминии при температуре 700 °С (0,92 мл/100 г) при атмосферном давлении 1 бар;

CFT - корректирующий фактор по температуре расплава;

CFa - корректирующий фактор по химическому составу расплава;

рН2 - парциальное давление водорода в алюминиевом расплаве.

Анализатор состоит из блока анализатора, специального зонда, закрепленного на держателе и преобразователя термоэлектрического утвержденного типа (рег. № 41277-09). Блок анализатора снабжен встроенным микропроцессором, кнопками управления, дисплеем и термопринтером. В блок анализатора встроен баллон высокого давления, который заполняется чистым азотом. Обмен данными между структурными элементами анализатора (за исключением первичных измерительных преобразователей) осуществляется с помощью стандартного интерфейса RS-232.

Конструкция анализатора обеспечивает необходимую защиту к частям настройки и регулировки, которые влияют на достоверность результатов измерений.

Табличка с заводским номером 1692191-001 в числовом формате, состоящая из арабских цифр, прикреплена с помощью наклеивания на корпус анализатора и расположена сбоку анализатора, заводской номер нанесен краской с последующим применением защитной пленки.

Знак поверки наносится на боковую панель корпуса анализатора оттиском клейма поверителя. Пломбирование анализатора не предусмотрено.

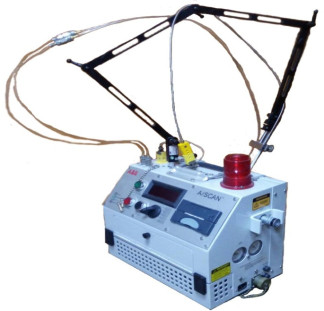

Общий вид средства измерений, обозначение места нанесения знака поверки представлены на рисунке 1.

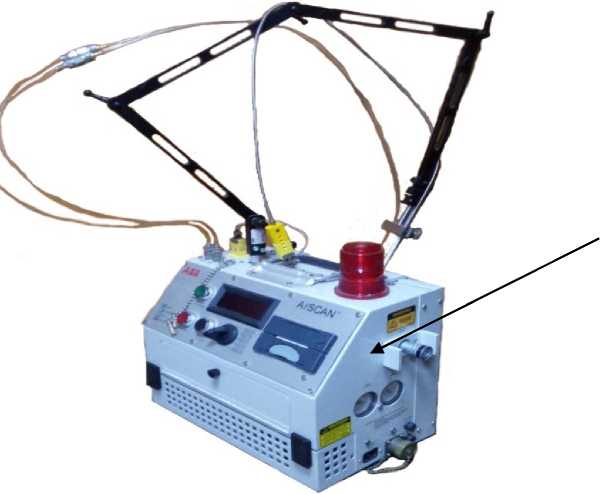

Место нанесения знака поверки

Рисунок 1 - Общий вид анализатора, место нанесения знака поверки

Программное обеспечение

Анализатор имеет устанавливаемое программное обеспечение (ПО). Идентификационные данные приведены в таблице 1.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 9 «Техническое обслуживание» руководства по эксплуатации.

Нормативные документы

Техническая документация фирмы ABB Inc. Analitical and Advanced Solution, Канада.
