| Номер в госреестре | 88571-23 |
| Наименование СИ | Резервуар железобетонный вертикальный цилиндрический |
| Обозначение типа СИ | ЖБР-10000 |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), Краснодарский край, городской округ город Новороссийск, г. Новороссийск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар железобетонный вертикальный цилиндрический ЖБР-10000 (далее -резервуар) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Резервуар представляют собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и плит на кровли.
Резервуар подземного исполнения, стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты. Резервуар номинальной вместимостью 10 000 м3.
Резервуар с заводским номером № 7 расположен на НПС «Заречье» Краснодарского РУМН АО «Черномортранснефть».
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

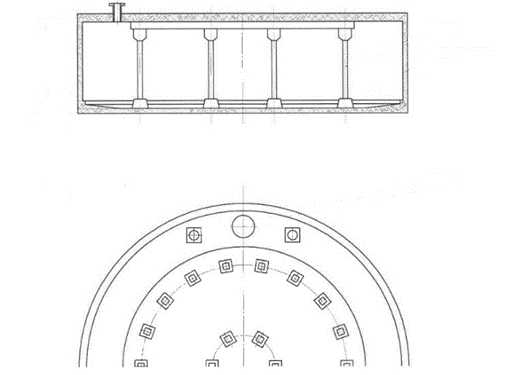

Эскиз резервуара ЖБР-10000 представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара ЖБР-10000
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар железобетонный вертикальный цилиндрический | ЖБР-10000 | 1 |
| Паспорт | - | 1 |
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
