| Номер в госреестре | 88572-23 |
| Наименование СИ | Ареометры стеклянные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество "Химлаборприбор" (ПАО "Химлаборприбор"), г. Клин, Московская область |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ареометры стеклянные (далее - ареометры) предназначены для измерений плотности, относительной плотности и концентрации веществ в двухкомпонентных растворах.
Ареометры представляют собой стеклянные сосуды цилиндрической формы, запаянные с обоих концов.
К верхней части корпуса припаян полый стеклянный стержень круглого сечения, запаянный сверху, внутри которого приклеена бумажная полоска с нанесенной ареометрической шкалой, градуированной в кг/м3, % или единицах относительной плотности.
Нижняя часть корпуса ареометра заполнена балластом, сообщающим ареометру вертикальное положение при погружении его в жидкость. Балластом ареометров служит чистая и сухая металлическая дробь. Балласт сверху залит связующим веществом (смолкой) с температурой плавления не ниже плюс 80 °С.
Принцип действия ареометров основан на законе Архимеда. По мере погружения ареометра увеличивается объем и вес вытесненной им жидкости, т.е. возрастает выталкивающая сила, и в тот момент, когда эта сила становится равной весу всего ареометра, наступает состояние равновесия.
К данному типу ареометров стеклянных относятся 13 модификаций, которые отличаются по функциональному назначению, метрологическим и техническим характеристикам. Модификации ареометров и их назначение приведены в таблице 1. В ареометры модификаций АНТ-1, АНТ-2, АМТ, АСПТ, АЭГ встроена термометрическая шкала.
Таблица 1 - Модификации ареометров и их назначение
| Модификация ареометра | Назначение |
| АНТ-1 АНТ-2 АН | Для измерений плотности нефти и нефтепродуктов |
| АМ АМТ | Для измерений плотности молока |
| АК | Для измерений плотности кислот |
| АУ | Для измерений плотности урины |
| АСП-1 АСП-2 АСП-3 АСПТ | Для измерений объемной концентрации этилового спирта в водных растворах |
| АЭГ | Для измерений концентрации этиленгликоля |
| АМВ | Для измерений плотности морской воды |
Ареометры градуированы для температуры плюс 20 °С, за исключением ареометров для морской воды, которые градуированы для температуры плюс 17,5 °С.
На стержне ареометров модификаций АНТ-1, АН, АМ, АСП-1 и АСП-2 на уровне верхнего дополнительного деления нанесена контрольная отметка.
Отсчет показаний ареометров модификаций АМТ, АМ, АК выполняют по верхнему краю мениска, остальных модификаций - по нижнему краю мениска.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шкалу ареометра или на отдельную бумажную полоску, вложенную внутрь корпуса ареометра, и имеет цифровое обозначение по системе нумерации изготовителя.

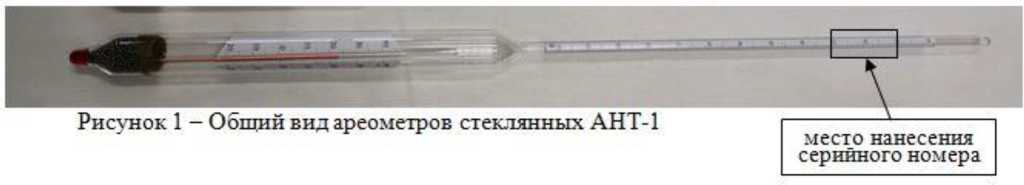

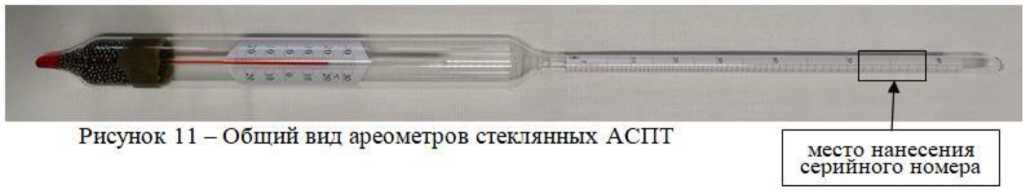

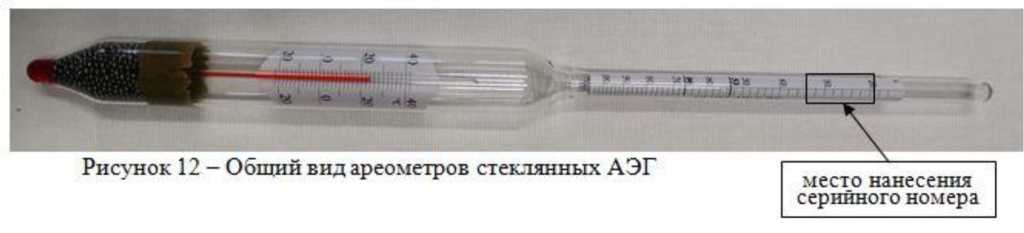

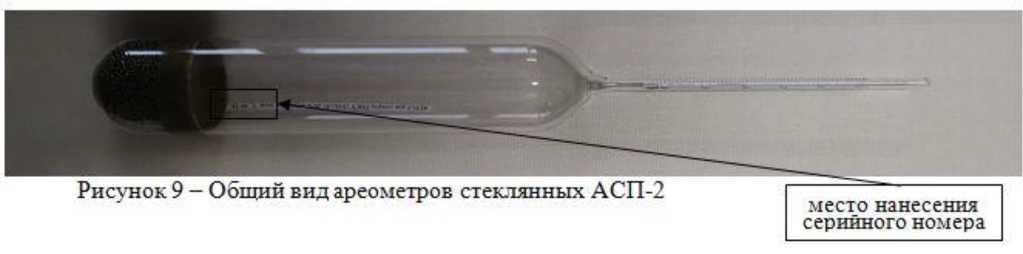

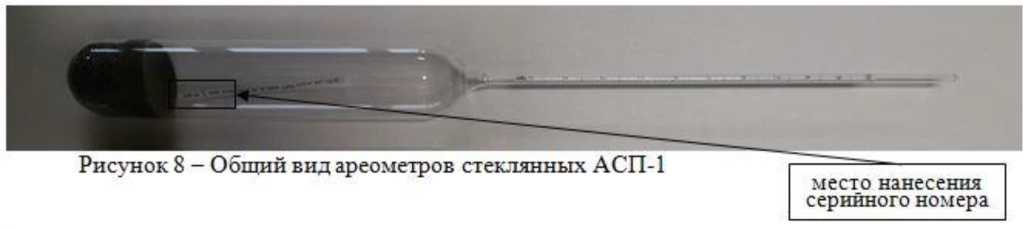

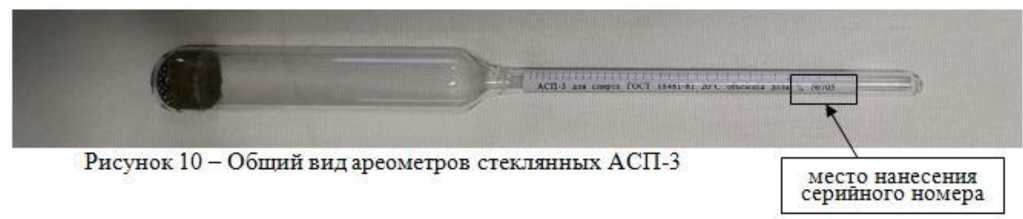

Общий вид ареометров стеклянных и место нанесения серийного номера представлены на рисунках 1-13.
место нанесений серийного номера
мссю иаисссиил серийного номера

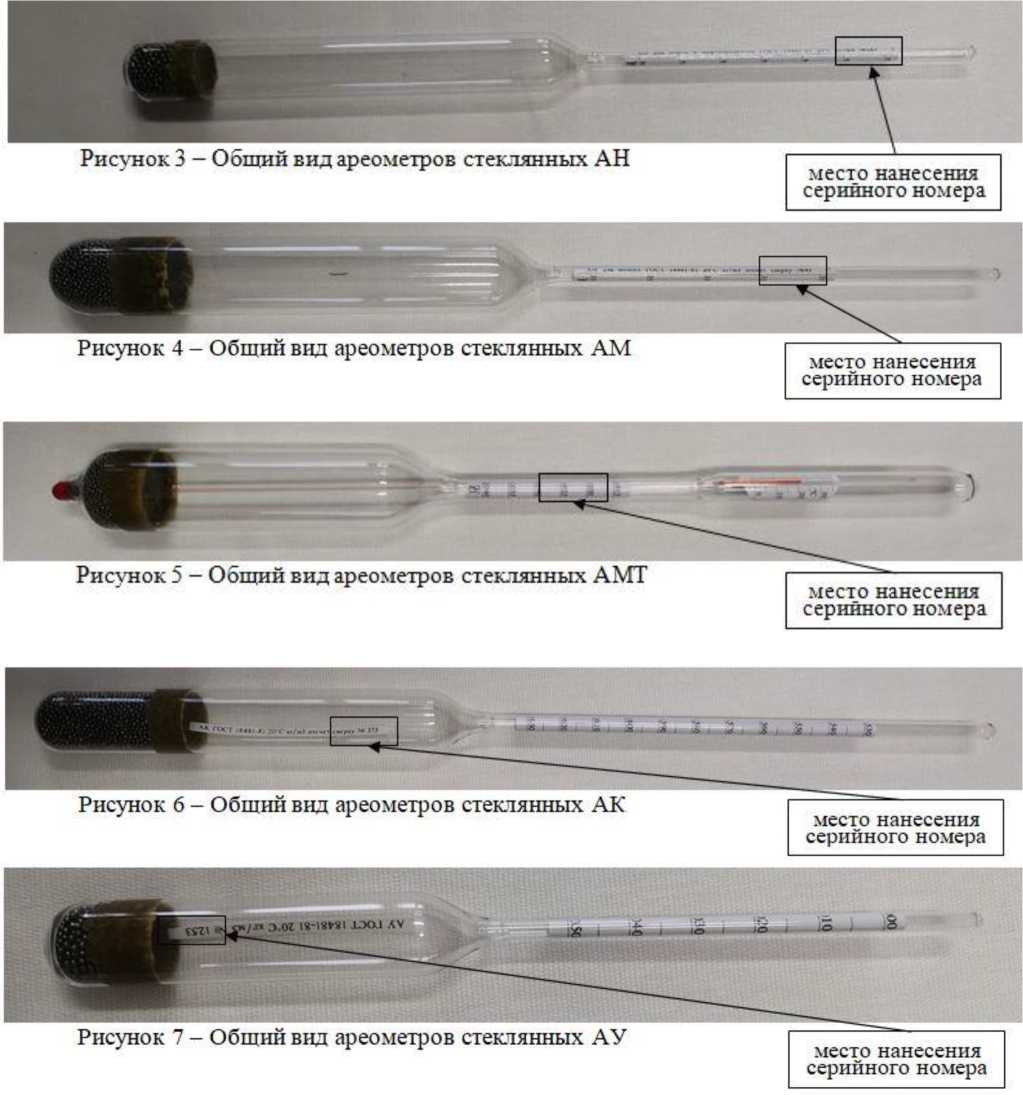

Рисунок 7 - Общин вид ареометров стеклянных АУ
место нанесения
серийного номера
место нанесения серийного номера
М С и 1 U -НИ НС и с л11Х серийного номера

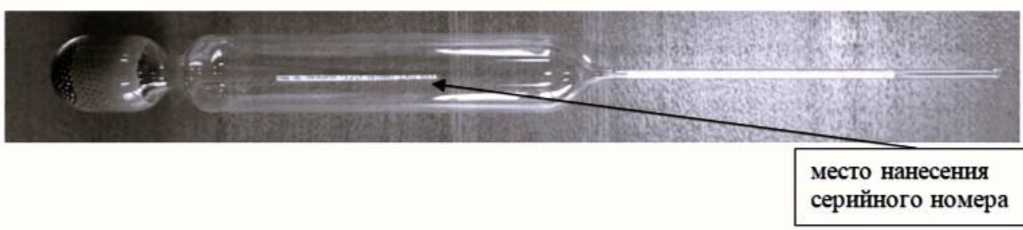

Рисунок: 13 — Общий вид ареометров стеклянных АМВ|
место нанесения серийного номера
Пломбирование ареометров не предусмотрено.
Таблица 2 - Метрологические характеристики ареометров модификаций АНТ-1, АНТ-2, АН, АМ, АМТ, АК, АУ
| Модификация ареометра | Диапазон измерений плотности, кг/м3 | Цена деления шкалы, кг/м3 | Пределы допускаемой абсолютной погрешности ареометра, кг/м3 |
| АНТ-1 | от 650 до 710 | 0,5 | ±0,5 |
| от 710 до 770 | |||
| от 770 до 830 | |||
| от 830 до 890 | |||
| от 890 до 950 | |||
| от 950 до 1010 | |||
| от 1010 до 1070 | |||
| АНТ-2 | от 670 до 750 | 1,0 | ±1,0 |
| от 750 до 830 | |||
| от 830 до 910 | |||
| от 910 до 990 | |||
| АН | от 650 до 680 | 0,5 | ±0,5 |
| от 680 до 710 | |||
| от 710 до 740 | |||
| от 740 до 770 | |||
| от 770 до 800 | |||
| от 800 до 830 | |||
| от 830 до 860 | |||
| от 860 до 890 | |||
| от 890 до 920 | |||
| от 920 до 950 | |||
| от 950 до 980 | |||
| от 980 до 1010 | |||
| от 1010 до 1040 | |||
| от 1040 до 1070 |
| Модификация ареометра | Диапазон измерений плотности, кг/м3 | Цена деления шкалы, кг/м3 | Пределы допускаемой абсолютной погрешности ареометра, кг/м3 |
| АМ | от 1020 до 1040 | 0,5 | ±0,5 |
| АМТ | от 1015 до 1040 | 1,0 | ±1,0 |
| АК | от 1560 до 1580 | 0,2 | ±0,2 |
| от 1580 до 1600 | |||
| от 1600 до 1620 | |||
| от 1530 до 1630 | 1,0 | ±1,0 | |
| АУ | от 1000 до 1050 | 1,0 | ±1,0 |
Таблица 3 - Метрологические характеристики ареометров модификаций АСП-1, АСП-2, АСП-
3, АСПТ, АЭГ_________________________________________________________________
| Модификация ареометра | Диапазон измерений концентрации, объемная доля, % | Цена деления шкалы, объемная доля, % | Пределы допускаемой абсолютной погрешности ареометра, объемная доля, % |
| АСП-1 | от 0 до 10 | 0,1 | ±0,2 |
| от 10 до 20 | |||
| от 20 до 30 | 0,1 | ±0,1 | |
| от 30 до 40 | |||
| от 40 до 50 | |||
| от 50 до 60 | |||
| от 60 до 70 | |||
| от 70 до 80 | |||
| от 80 до 90 | |||
| от 90 до 100 | |||
| АСП-2 | от 11 до 16 | 0,1 | ±0,2 |
| от 16 до 21 | |||
| от 21 до 26 | 0,1 | ±0,1 | |
| от 26 до 31 | |||
| от 31 до 36 | |||
| от 36 до 41 | |||
| от 41 до 46 | |||
| от 46 до 51 | |||
| от 51 до 56 | |||
| от 56 до 61 | |||
| от 61 до 66 | |||
| от 66 до 71 | |||
| от 71 до 76 | |||
| от 76 до 81 | |||
| от 81 до 86 | |||
| от 86 до 91 | |||
| от 91 до 96 | |||
| АСП-3 | от 0 до 40 | 1,0 | ±0,5 |
| от 40 до 70 | |||
| от 70 до 100 | |||
| АСПТ | от 0 до 60 | 1,0 | ±0,5 |
| от 60 до 100 | |||
| АЭГ | от 20 до 100 | 2,0 | ±1,0 |
| Таблица 4 - Метрологические характеристики а | реометров модификации АМВ | ||
| Модификация ареометра | Диапазон измерений относительной плотности, ед. отн. плотности | Цена деления шкалы, ед. отн. плотности | Пределы допускаемой абсолютной погрешности ареометра, ед. отн. плотности |
| АМВ | от 1,000 до 1,006 | 0,0001 | ±0,0001 |
| от 1,005 до 1,011 | |||
| от 1,010 до 1,016 | |||
| от 1,015 до 1,021 | |||
| от 1,020 до 1,026 | |||
| от 1,025 до 1,031 | |||
| от 1,030 до 1,036 | |||
| от 1,000 до 1,040 | 0,001 | ±0,001 | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температуры термометров, встроенных в ареометры, °С - модификация АНТ-1 | от -20 до +45 |
| - модификация АНТ-2 | от -20 до +35 |
| - модификация АМТ | от 0 до +35 |
| - модификация АСПТ | от -25 до +35 |
| - модификация АЭГ | от -20 до +40 |
| Цена деления шкалы термометров, встроенных в ареометры, °С - модификация АНТ-1. АНТ-2, АМТ, АСПТ | 1,0 |
| - модификация АЭГ | 2,0 |
| Общая длина, мм, не более - модификация АНТ-1 | 500 |
| - модификация АНТ-2 | 300 |
| - модификация АН | 300 |
| - модификация АМ | 350 |
| - модификация АМТ | 330 |
| - модификация АК | 265 |
| - модификация АК для диапазона измерений от 1530 до 1630 кг/м3 | 290 |
| - модификация АУ | 160 |
| - модификация АСП-1 | 350 |
| - модификация АСП-2 | 260 |
| - модификация АСП-3 | 220 |
| - модификация АСПТ | 380 |
| - модификация АЭГ | 270 |
| - модификация АМВ | 350 |
| - модификация АМВ для диапазона измерений от 1,000 до 1,040 ед. отн. плотности | 270 |
| Диаметр корпуса, мм, не более - модификация АНТ-1 | 22 |
| - модификация АНТ-2 | 22 |
| - модификация АН | 26 |
| - модификация АМ | 30 |
| - модификация АМТ | 30,5 |
| - модификация АК | 35 |
| - модификация АК для диапазона измерений от 1530 до 1630 кг/м3 | 19 |
| Наименование характеристики | Значение |
| - модификация АУ | 16 |
| - модификация АСП-1 | 31 |
| - модификация АСП-2 | 36 |
| - модификация АСП-3 | 20 |
| - модификация АСПТ | 20 |
| - модификация АЭГ | 20 |
| - модификация АМВ | 33 |
| - модификация АМВ для диапазона измерений от 1,000 до 1,040 ед. отн. плотности | 27 |
| Диаметр стержня, мм, не менее - модификация АНТ-1 | 5 |
| - модификация АНТ-2 | 6 |
| - модификация АН | 5 |
| - модификация АМ | 4 |
| - модификация АМТ | 6 |
| - модификация АК | 4 |
| - модификация АК для диапазона измерений от 1530 до 1630 кг/м3 | 4 |
| - модификация АУ | 3 |
| - модификация АСП-1 | 3,5 |
| - модификация АСП-2 | 3 |
| - модификация АСП-3 | 5 |
| - модификация АСПТ | 6 |
| - модификация АЭГ | 6,5 |
| - модификация АМВ | 3 |
| - модификация АМВ для диапазона измерений от 1,000 до 1,040 ед. отн. плотности | 4 |
| Длина шкалы, мм, не менее - модификация АНТ-1 | 96 |
| - модификация АНТ-2 | 65 |
| - модификация АН | 60 |
| - модификация АМ | 60 |
| - модификация АМТ | 45 |
| - модификация АК | 85 |
| - модификация АК для диапазона измерений от 1530 до 1630 кг/м3 | 100 |
| - модификация АУ | 55 |
| - модификация АСП-1 | 100 |
| - модификация АСП-2 | 50 |
| - модификация АСП-3 | 50 |
| - модификация АСПТ | 90 |
| - модификация АЭГ | 54 |
| - модификация АМВ | 60 |
| - модификация АМВ для диапазона измерений от 1,000 до 1,040 ед. отн. плотности | 40 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +30 |
на титульный лист паспорта типографским способом и на футляр.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ареометр стеклянный | модификации АНТ-1, АНТ-2, АН, АМ, АМТ, АК, АУ, АСП-1, АСП-2, ПАС-3. АСПТ, АЭГ, АМВ | 1 шт. |
| Упаковочный футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Назначение» паспорта.
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;
ГОСТ 18481-81 Ареометры и цилиндры стеклянные. Технические условия.
| Зарегистрировано поверок | 67284 |
| Поверителей | 16 |
| Актуальность данных | 17.11.2024 |
