Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВС-5000, 88575-23

88575-23
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 88575-23
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВС-5000
Изготовитель Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова), Удмуртская Республика, г. Ижевск
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового или буквенно-цифрового обозначения, состоящие из арабских цифр или букв латинского алфавита и арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.

Резервуары РВС-5000 с заводскими номерами 683, 29/48, 683/677, 6578, 30/44, К514645, 11181/5-1, 37574/5с-1, 24860/5296 расположены на территории УКПН «Ашит» по адресу: Республика Башкортостан, Краснокамский район, д. Ашит.

Общий вид резервуаров РВС-5000 с указанием мест нанесения заводских номеров приведены на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9.

Нанесение знака поверки на средство измерений не предусмотрено.

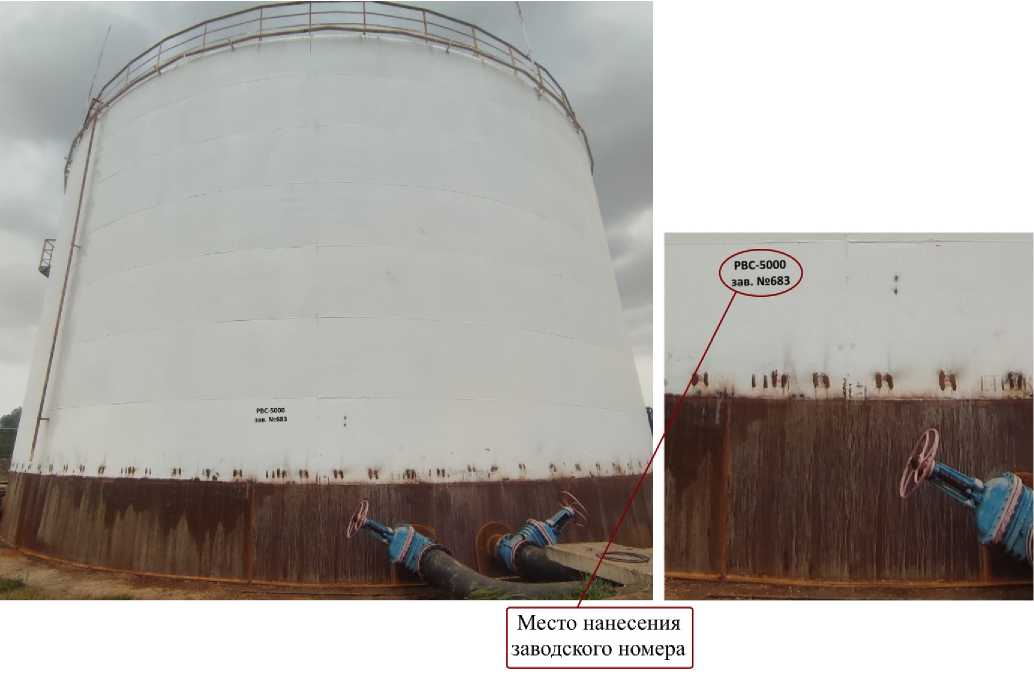

Рисунок 1 - Общий вид резервуара РВС-5000 №683 с указанием места нанесения

заводского номера

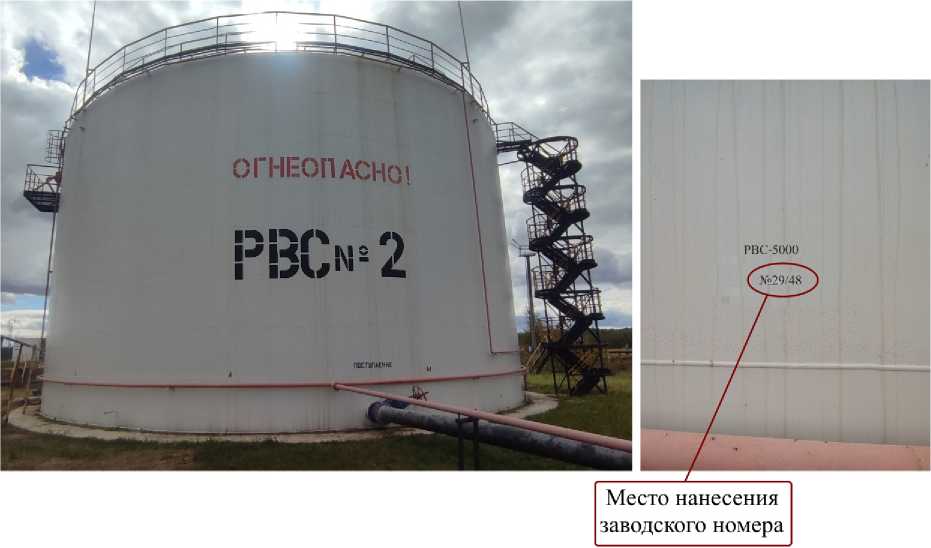

Рисунок 2 - Общий вид резервуара РВС-5000 №29/48 с указанием места нанесения заводского номера

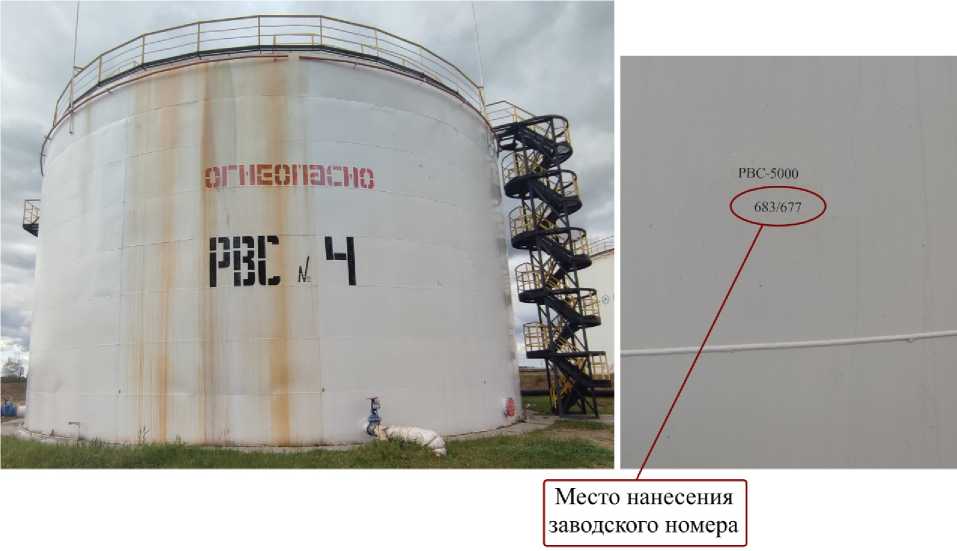

Рисунок 3 - Общий вид резервуара РВС-5000 №683/677 с указанием места нанесения

заводского номера

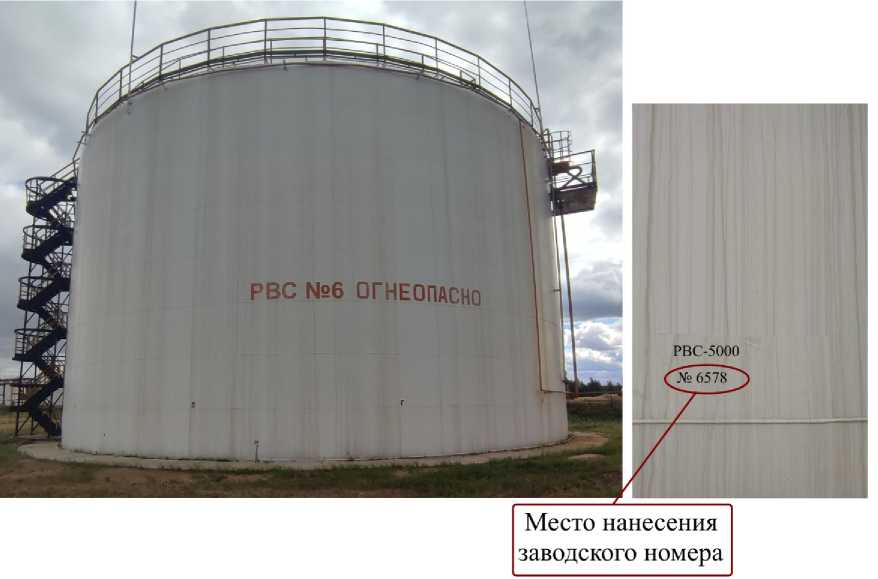

Рисунок 4 - Общий вид резервуара РВС-5000 №6578 с указанием места нанесения заводского номера

Место нанесения заводского номера

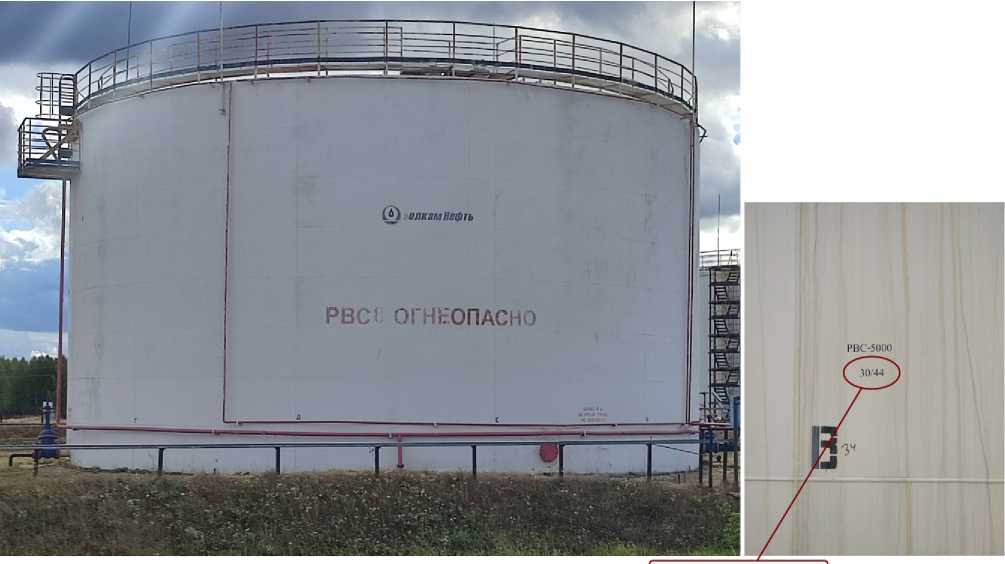

Рисунок 5 - Общий вид резервуара РВС-5000 №30/44 с указанием места нанесения

заводского номера

Место нанесения заводского номера

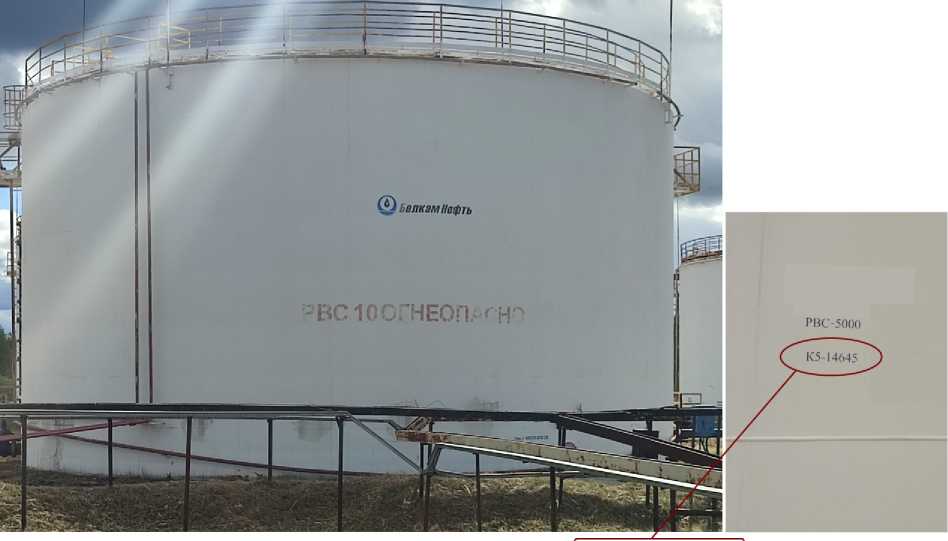

Рисунок 6 - Общий вид резервуара РВС-5000 № К5-14645 с указанием места нанесения

заводского номера

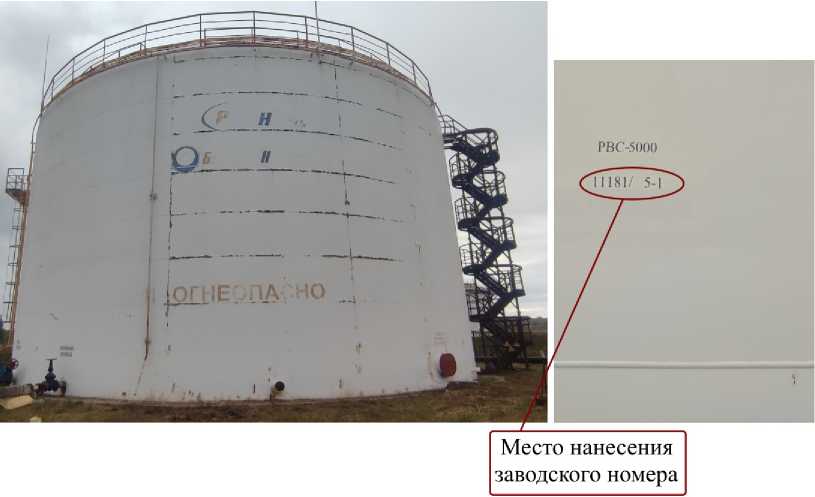

Рисунок 7 - Общий вид резервуара РВС-5000 №11181/5-1 с указанием места нанесения заводского номера

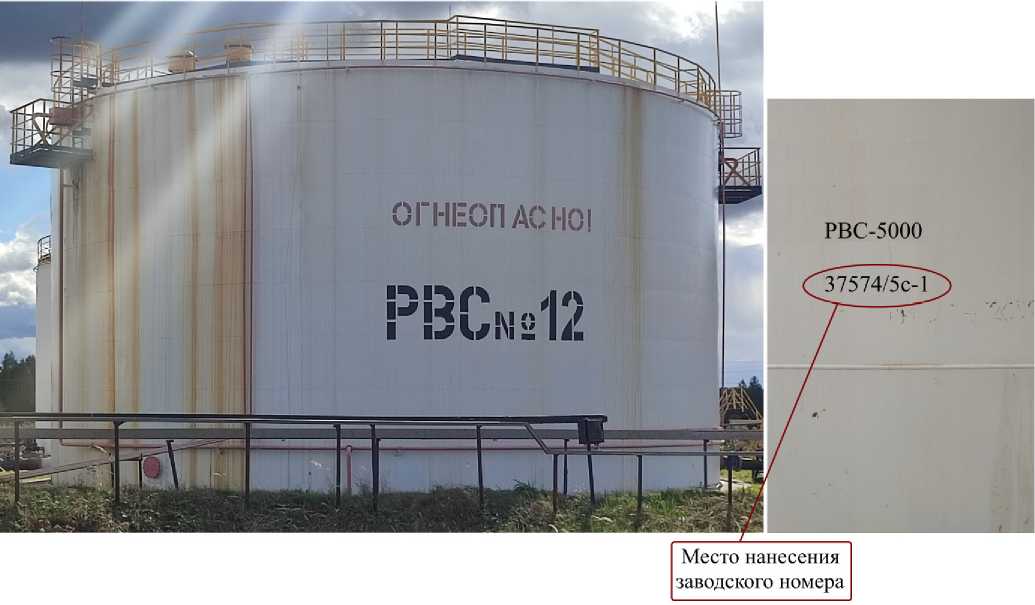

Рисунок 8 - Общий вид резервуара РВС-5000 №37574/5с-1 с указанием места нанесения

заводского номера

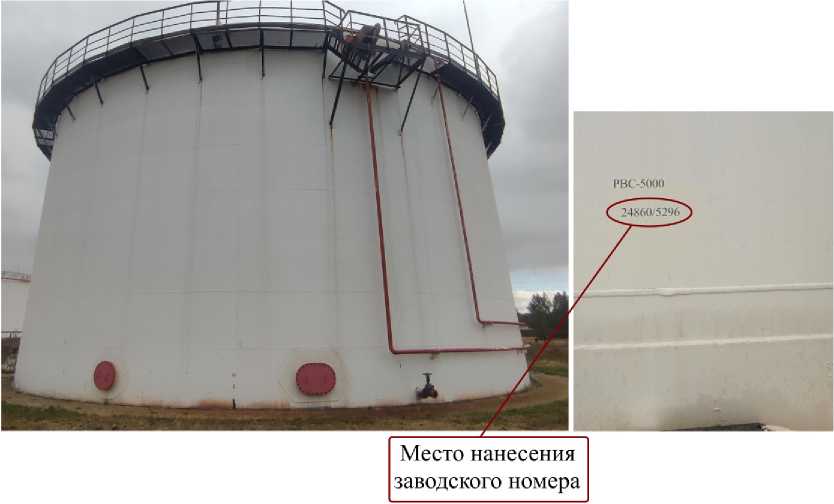

Рисунок 9 - Общий вид резервуара РВС-5000 №24860/5296 с указанием места нанесения заводского номера

Пломбирование резервуаров РВС-5000 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Т аблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-5000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 18
Поверителей 1
Актуальность данных 06.11.2024
