| Номер в госреестре | 88578-23 |
| Наименование СИ | Реометр ротационный |
| Обозначение типа СИ | HAAKE Mars iQ Air |
| Изготовитель | Thermo Electron (Karlsruhe) GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометр ротационный HAAKE Mars iQ Air (далее - реометр) предназначен для измерений динамической вязкости поливинилхлорида с последующим построением реологической кривой.
Принцип действия реометра основан на измерении крутящего момента двигателя (напряжение сдвига), необходимого для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым образцом. Крутящий момент является величиной пропорциональной вязкости исследуемого образца.
Конструктивно реометр представляет собой модульную систему, состоящую из измерительного блока, который включает в себя подъемный механизм, электронно-коммутируемый двигатель на воздушном подшипнике, измерительную геометрию (ротор), нижний температурный модуль, интерфейс Ethernet TCP/IP для подключения к компьютеру, сенсорный экран для отображения данных текущего эксперимента. Вал приводного двигателя оборудован быстросъемным соединением "ConnectAssist" для ротора измерительной системы. Быстросъемное соединение обеспечивает автоматическое распознавание каждой отдельной измерительной системы, в том числе автоматическую передачу параметров присоединенной измерительной системы.
Корпус реометра изготовлен из высокопрочного цельнолитого минерального композита и окрашен в соответствии с технической документацией производителя.
К настоящему типу средств измерений относится реометр ротационный HAAKE Mars iQ Air зав. № 120003830001.
Нанесение знака поверки на реометр не предусмотрено. На заднюю панель реометра нанесена несъемная клейкая этикетка с обозначением и заводским номером в цифровом формате: № 120003830001.
Общий вид реометра представлен на рисунке 1. Место нанесения заводского номера на реометр представлено на рисунке 2.

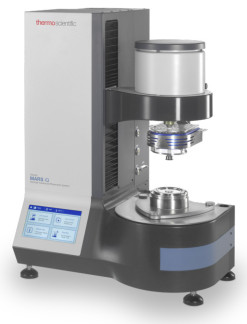

Рисунок 1 - Общий вид реометра ротационного HAAKE Mars iQ Air
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на реометр ротационный HAAKE Mars iQ Air
Пломбирование реометра не предусмотрено. Конструкция реометра обеспечивает ограничение доступа к частям реометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Реометр оснащен программным обеспечением (далее - ПО), позволяющим осуществлять контроль состояния измерений, управление реометром, проведение установки режимов работы прибора, обработку и хранение полученных результатов.
Уровень защиты ПО реометра от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО реометра приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HAAKE RheoWin |
| Номер версии (идентификационный номер) ПО | не ниже 4.87.0001 |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения на метрологические характеристики реометра учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений динамической вязкости, мПа^с | от 0,5 до 150 000 |
| Диапазон показаний динамической вязкости, мПа^с | от 0,5 до 1-106 |
| Пределы допускаемой приведенной к нормирующему значению погрешности измерений динамической вязкости1), % | ± 3,0 |
| 1)Нормирующее значение рассчитывают по формуле с _KS ' v; J где - i-ая частота вращения ротора, об/мин; - максимальное значение крутящего момента (#™х=150 мН-м), мН^м; - - коэффициент преобразования реометра, мПа^(об/мин)/(мН^м). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний крутящего момента, мН^м | от 1 • 10-3 до 150 |
| Диапазон показаний частоты вращения, об/мин | от 0,001 до 2000 |
| Тип подшипника | воздушный |
| Габаритные размеры, мм, не более - высота - ширина - длина | 780 515 500 |
| Масса, кг, не более | 60 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230 50/60 |
| Входной ток, А, не более | 3,15 |
| Потребляемая мощность, В^А, не более | 460 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 |
| Средний срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр ротационный | HAAKE Mars iQ Air | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Программное обеспечение | ПО | 1 шт. |
| Термостат | - | 1 шт. |
| Методика поверки | - | 1 экз. |
приведены в разделе 5 «Эксплуатация» руководства по эксплуатации № 006-3670.
ФР.1.31.2019.34139 STD-LAB-PVC73A «Смола поливинилхлоридная ПВХ. Методика измерений вязкости пасты ПВХ, приготовленной с использованием диизононилфталата, ротационным и капиллярным методом вискозиметрии».
Применение реометра в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Техническая документация Thermo Electron (Karlsruhe) GmbH, Германия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
