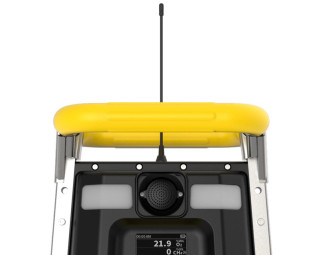

Газоанализаторы BW RigRat, 88580-23

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BW RigRat firmware

Номер версии (идентификационный номер) ПО

V1.06

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Определяемый компонент (канал измерений)

Диапазон показаний объемной доли определяемого компонента1)

Диапазон измерений объемной доли определяемого компонента1)

Пределы допускаемой основной 2) погрешности

приведенной, %

относительной^

Кислород (O2)

от 0 до 30 %

от 0 до 10 % включ. св. 10 до 30 %

±10

-

-

±10

Сероводород (H2S) 3)

от 0 до 100 млн-1

от 0 до 7 млн-1 включ. св. 7 до 100 млн-1

±20

-

-

±20

Сероводород (H2S)

от 0 до 1000 млн-1

от 0 до 50 млн-1 включ. св. 50 до 1000 млн-1

±20

-

-

±20

Оксид углерода (CO) 3)

от 0 до 500 млн-1

от 0 до 20 млн-1 включ. св. 20 до 500 млн-1

±20

-

-

±20

Оксид углерода (CO)

от 0 до 1000 млн-1

от 0 до 50 млн-1 включ. св. 50 до 1000 млн-1

±20

-

-

±20

от 0 до 2000 млн-1

от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1

±20

-

-

±20

Оксид углерода (CO), res (H2) 4)

от 0 до 1000 млн-1

от 0 до 50 млн-1 включ. св. 50 до 1000 млн-1

±20

-

-

±20

Диоксид серы (SO)3)

от 0 до 20 млн-1

от 0 до 4 млн-1 включ. св. 4 до 20 млн-1

±20

-

-

±20

Аммиак (NH3) 3)

от 0 до 100 млн-1

от 0 до 30 млн-1 включ. св. 30 до 100 млн-1

±15

-

-

±15

Хлор (Ch)

от 0 до 50 млн-1

от 0 до 5 млн-1 включ. св. 5 до 50 млн-1

±20

-

-

±20

Диоксид азота (NO2) 3)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

±20

-

-

±20

Оксид азота (NO)3)

от 0 до 250 млн-1

от 0 до 4 млн-1 включ. св. 4 до 250 млн-1

±25

-

-

±25

Синильная кислота (HCN)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

±20

-

-

±20

1) Газоанализаторы могут обеспечивать вывод результатов на дисплей в единицах массовой концентрации, мг/м3. Пересчет выполняется для условий 20 оС и 760 мм рт. ст.

2) В нормальных условиях измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 30 до 80 %;

- диапазон атмосферного давления от 97,3до 105,3 кПа.

3) Предназначен для контроля ПДК вредных веществ в воздухе рабочей зоны в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в нормальных условиях измерений) при условии присутствия в контролируемой воздушной среде только одного соответствующего измеряемого вещества.

4) Канал измерений СО, оснащенный измерительным преобразователем с компенсацией по водороду (Н2).

Определяемый компонент (канал измерений)

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной 1) погрешности

абсолютной

относительной^

Диоксид

от 0 до 5 % (об.д.)

от 0 до 0,5 % (об.) включ. св. 0,5 до 5 % (об.)

±0,05 % (об.)

-

-

±10

углерода (CO2)

от 0 до 100 % (об.д.)

от 0 до 50 % (об.) включ. св. 50 до 100 % (об.)

±5 % (об.)

-

-

±10

Метан (СН4)

от 0 до 100 % НКПР 3)

от 0 до 50 % НКПР (от 0 до 2,2 % (об.))

±5 % НКПР

-

Этан (С2Н6)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 1,25 % (об.))

±5 % НКПР

-

Этилен (С2Н4)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 1,15 % (об.))

±5 % НКПР

-

Бутан (С4Н10)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 0,7 % (об.))

±5 % НКПР

-

Г ексан (С6Н14)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 0,5 % (об.))

±5 % НКПР

-

Пропан (С3Н8)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 0,85 % (об.))

±5 % НКПР

-

Пропилен (С3Н6)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 1,0 % (об.))

±5 % НКПР

-

Пентан (С5Н12)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 0,7 % (об.))

±5 % НКПР

-

Метанол (СН3ОН)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 3,0 % (об.))

±5 % НКПР

-

Ацетилен (C2H2),

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 1,15 % (об.))

±5 % НКПР

-

Бензол (C6H6)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 0,6 % (об.))

±5 % НКПР

-

Водород (Н2)

от 0 до 100 % НКПР

от 0 до 50 % НКПР (от 0 до 2,0 % (об.))

±5 % НКПР

-

Определяемый компонент (канал измерений)

Диапазон измерений 1)

Пределы допускаемой основной 2) абсолютной погрешности, % НКПР

довзрывоопасных концентраций определяемого компонента, % НКПР 3)

объемной доли определяемого компонента, %

Метан (СН4)

от 0 до 50

от 0 до 2,2

±5

Этан (С2Нб)

от 0 до 50

от 0 до 1,25

±5

Этилен (С2Н4)

от 0 до 50

от 0 до 1,15

±5

Бутан (С4Н10)

от 0 до 50

от 0 до 0,7

±5

Гексан (СбН14)

от 0 до 50

от 0 до 0,5

±5

Пропан (С3Н8)

от 0 до 50

от 0 до 0,85

±5

Пропилен (С3Н6)

от 0 до 50

от 0 до 1,0

±5

Пентан (С5Н12)

от 0 до 50

от 0 до 0,7

±5

Метанол (СН3ОН)

от 0 до 50

от 0 до 3,0

±5

Ацетилен (C2H2)

от 0 до 50

от 0 до 1,15

±5

Бензол (СбНб)

от 0 до 50

от 0 до 0,6

±5

Водород (Н2)

от 0 до 50

от 0 до 2,0

±5

Определяемый компонент (канал измерений)

Диапазон показаний объемной доли определяемого компонента, млн-1 1)

Диапазон измерений объемной доли определяемого компонента, млн-1 1)

Пределы допускаемой основной 2) погрешности

приведенной, %

относительной, %

Изобутилен (2-метилпропен) (i-C4H8)

от 0 до 2000

от 0 до 50 включ. св. 50 до 2000

±15

-

-

±15

н-гексан (СбН14)

от 0 до 6000

от 0 до 250 включ. св. 250 до 6000

±15

-

-

±15

2-бутанон (метилэтилкетон)

(C4H8O)

от 0 до 2000

от 0 до 100 включ. св. 100 до 2000

±15

-

-

±15

Метилбензол (толуол) (C7H8)

от 0 до 700

от 0 до 100 включ. св. 100 до 700

±15

-

-

±15

Этанол (C2H5OH)

от 0 до 10000

от 0 до 1000 включ. св. 1000 до 10000

±15

-

-

±15

Винилхлорид (хлорэтен) (C2H3CI)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±15

-

-

±15

1,3-бутадиен

(дивинил) (C4H6)

от 0 до 1400

от 0 до 100 включ. св. 100 до 1400

±15

-

-

±15

Определяемый компонент (канал измерений)

Диапазон показаний объемной доли определяемого компонента, млн-1 1)

Диапазон измерений объемной доли определяемого компонента, млн-1 1)

Пределы допускаемой основной 2) погрешности

приведенной, %

относительной, %

1,4-диметилбензол (параксилол)

(P-C8H10)

от 0 до 800

от 0 до 100 включ. св. 100 до 800

±15

-

-

±15

2-пропанон (ацетон) (C3H6O)

от 0 до 2000

от 0 до 300 включ. св. 300 до 2000

±15

-

-

±15

Фенилэтилен (стирол) (CsHs)

от 0 до 1200

от 0 до 100 включ. св. 100 до 1200

±20

-

-

±20

2-метокси-2-ме-тилпропан (метил-трет-бутиловый эфир) (C5H12O)

от 0 до 1800

от 0 до 100 включ. св. 100 до 1800

±15

-

-

±15

Бензол (C6H6)

от 0 до 1000

от 0 до 100 включ. св. 100 до 2000

±15

-

-

±15

Винилацетат (C4H6O2)

от 0 до 2000

от 0 до 100 включ. св. 100 до 2000

±15

-

-

±15

Метилацетат (C3H6O2)

от 0 до 10000

от 0 до 200 включ. св. 200 до 10000

±15

-

-

±15

Метантиол (метилмеркаптан) (CH3SH)

от 0 до 20

от 0 до 3 включ. св. 3 до 20

±20

-

-

±20

Монометиламин (CH5N)

от 0 до 1000

от 0 до 100 включ. св. 100 до 1000

±15

-

-

±15

Триметиламин (C3H9N)

от 0 до 1000

от 0 до 100 включ. св. 100 до 1000

±15

-

-

±15

Трихлорэтилен (C2HCI3)

от 0 до 100

от 0 до 20 включ. св. 20 до 100

±15

-

-

±15

Этилбензол (CsHio)

от 0 до 200

от 0 до 30 включ. св. 30 до 200

±15

-

-

±15

Оксид этилена (C2H4O)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±20

-

-

±20

Этантиол (этилмер-каптан) (C2H5SH)

от 0 до 20

от 0 до 3 включ. св. 3 до 20

±20

-

-

±20

Нафталин (С1оН8)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±15

-

-

±15

Уксусная кислота (C2H4O2)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±15

-

-

±15

Фенол (СбНбО)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±15

-

-

±15

1,2-диметилбензол (ортоксилол) о- C8H10

от 0 до 200

от 0 до 30 включ. св. 30 до 200

±15

-

-

±15

1,3-диметилбензол (метаксилол)

m- CsH1o

от 0 до 200

от 0 до 30 включ. св. 30 до 200

±15

-

-

±15

1-бутанол (C4H10O)

от 0 до 2000

от 0 до 100 включ. св. 100 до 2000

±15

-

-

±15

Определяемый компонент (канал измерений)

Диапазон показаний объемной доли определяемого компонента, млн-1 1)

Диапазон измерений объемной доли определяемого компонента, млн-1 1)

Пределы допускаемой основной 2) погрешности

приведенной, %

относительной, %

1-пропанол (C3H8O)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±15

-

-

±15

Арсин (AsH3)

от 0 до 1,0

от 0 до 0,5 включ. св. 0,5 до 1,0

±20

-

-

±20

Т етрафторэтилен (C2F4), TFE

от 0 до 50

от 0 до 7 включ. св. 7 до 50

±15

-

-

±15

Т етр ахлорэтилен (C2CI4), PCE

от 0 до 10

от 0 до 1 включ. св. 1 до 10

±20

-

-

±20

Фосфин (PH3)

от 0 до 1,0

от 0 до 0,5 включ. св. 0,5 до 1,0

±20

-

-

±20

Циклогексан (СбН12)

от 0 до 1000

от 0 до 100 включ. св. 100 до 1000

±15

-

-

±15

Циклогексанон (C6H10O)

от 0 до 500

от 0 до 50 включ. св. 50 до 500

±15

-

-

±15

Этилацетат (C4H8O2)

от 0 до 2000

от 0 до 100 включ. св. 100 до 2000

±15

-

-

±15

Определяемый компонент (канал измерений)

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основной 1) погрешности

приведенной, %

относительной, %

Пары авиационного керосина2)

от 0 до 1000

от 0 до 300 включ. св. 300 до 1000

±25

-

-

±25

Пары сольвента3)

от 0 до 1000

от 0 до 300 включ. св. 300 до 1000

±25

-

-

±25

Пары уайт-спирита4)

от 0 до 1000

от 0 до 300 включ. св. 300 до 1000

±25

-

-

±25

Пары нефти5)

от 0 до 1000

от 0 до 300 включ. св. 300 до 1000

±25

-

-

±25

Пары бензина неэтилированного6)

от 0 до 1000

от 0 до 100 включ. св. 100 до 1000

±25

-

-

±25

Пары дизельного топлива7)

от 0 до 1000

от 0 до 300 включ. св. 300 до 1000

±25

-

-

±25

Пары топлива для реактивных двигателей8)

от 0 до 1000

от 0 до 300 включ. св. 300 до 1000

±25

-

-

±25

Определяемый компонент (канал измерений)

Диапазон показаний массовой концентрации определяемого компонента, мг/м3

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Пределы допускаемой основной 1) погрешности

приведенной, %

относительной, %

1) В нормальных условиях измерений:

- диапазон температуры окружающей среды от +15 oC до +25 oC;

- диапазон относительной влажности окружающей среды от 30 до 80 %;

- диапазон атмосферного давления от 97,3до 105,3 кПа.

2) Авиационный керосин по ГОСТ Р 52050-2020.

3) Сольвент по ГОСТ 10214-78.

4) Уайт-спирит по ГОСТ 3134-78.

5) Нефть по ГОСТ Р 51858-2002.

6) Бензин по ГОСТ 32513-2013, ГОСТ Р51866-2002.

7) Топливо дизельное по ГОСТ 305-2013, ГОСТ 32511-2013 (EN590: 2009), ГОСТ 52368-2005

8) Топливо для реактивных двигателей марки ТС-1 по ГОСТ 10227-86 с изм. 1-6.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры анализируемой сред в пределах рабочих условий на каждые 10 оС, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности газоанализаторов с фотоионизационным сенсором от влияния изменения относительной влажности на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний (To,9), с, не более:

- фотоионизационные сенсоры

40

- термокаталитические сенсоры

40

- оптические инфракрасные сенсоры

40

- электрохимическими сенсоры

60

Наименование характеристики

Значение

Время прогрева, мин, не более

10

Электропитание осуществляется от встроенной аккумуляторной батареи номинальным напряжением и ёмкостью

3,7 В; 26,4 А-ч

Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи при температуре окружающей среды (20±5) °С

до 25 дней в режиме низкого энергопотребления

Время заряда аккумуляторной батареи газоанализаторов от блока пита-ния/зарядного устройства, входящего в комплект поставки, ч, не более

18

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

20000

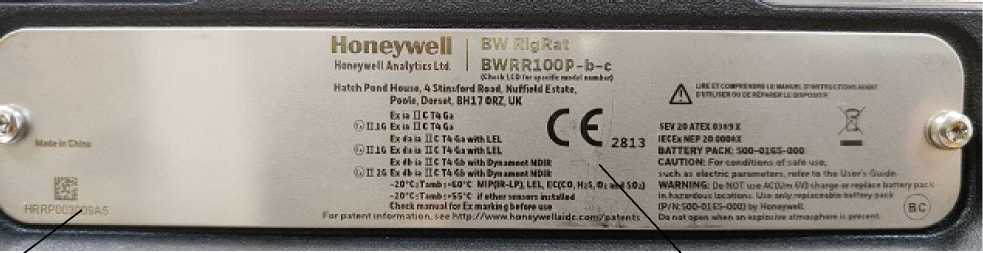

Маркировка взрывозащиты:

- без фотоионизационного, термокаталитического сенсоров и оптического сенсора Dynament NDIR

- с фотоионизационным сенсором

- с оптическим сенсором Dynament NDIR

- с термокаталитическим сенсором

- с фотоионизационным сенсором и оптическим сенсором Dynament NDIR

- с термокаталитическим сенсором и оптическим сенсором Dynament NDIR

- термокаталитическим и фотоионизационным сенсорами

- с фотоионизационным, термокаталитическим сенсорами и оптическим сенсором Dynament NDIR

- с оптическим сенсором MIPEX NDIR;

0Ex ia IIC T4 Ga X

0Ex ia IIC T4 Ga X 1Ex db ia IIC T4 Gb X 0Ex da ia IIC T4 Ga X

1Ex db ia IIC T4 Gb X

1Ex db ia IIC T4 Gb X 0Ex da ia IIC T4 Ga X

1Ex db ia IIC T4 Gb X 0Ex ia IIC T4 Ga X

Степень защиты оболочек по ГОСТ 14254-2015

IP54

Габаритные размеры газоанализатора, мм не более: - высота

- ширина

- длина

470

290

400

Масса, газоанализаторов, кг, не более

8

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

- относительная влажность при температуре 25°С (без конденсации), %

- диапазон атмосферного давления, кПа

от -20 до +55 от 5 до 95 от 86,6 до 106,7

Примечание - в соответствии с сертификатом соответствия № RU C-US.A}K58.B.0l699/2l от 01.07.2021 г., выданным ООО «Центр «ПрофЭкс»

газоанализаторы с маркировкой взрывозащиты 0Ex ia IIC T4 Ga X (без фотоионизационного, термокаталитического сенсоров и оптического сенсора Dynament NDIR), 0Ex da ia IIC T4 Ga X (с термокаталитическим сенсором) допущены к эксплуатации в диапазоне температур от - 40 oC до +60 oC, при этом в диапазоне температур от - 40 oC до - 20 oC и от +55 oC до +60 oC метрологические характеристики газоанализаторов не нормированы;

газоанализаторы с маркировкой взрывозащиты 1Ex db ia IIC T4 Gb X (с оптическим сенсором Dynament NDIR; с термокаталитическим сенсором и оптическим сенсором Dynament NDIR) допущены к эксплуатации в диапазоне температур от - 20 oC до +60 oC, при этом в диапазоне температур от +55 oC до +60 oC метрологические характеристики газоанализаторов не нормированы;

Наименование характеристики

Значение

газоанализаторы с маркировкой взрывозащиты 0Ex ia IIC T4 Ga X с оптическим сенсором MIPEX NDIR допущены к эксплуатации в диапазоне температур от - 55 oC до +60 oC, при этом в диапазоне температур от - 55 oC до - 20 oC и от +55 oC до +60 oC метрологические характеристики газоанализаторов не нормированы.

Наименование

Обозначение

Количество

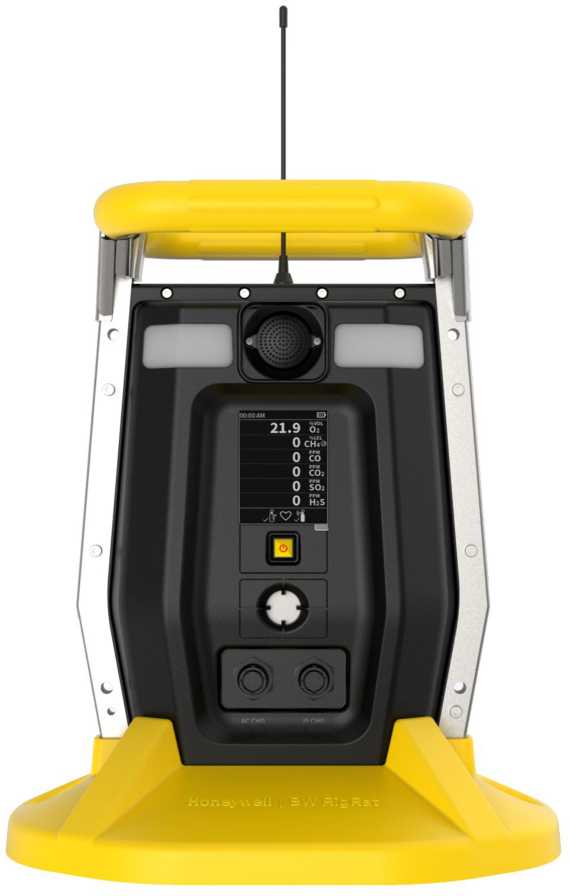

Г азоанализатор

BW RigRat

1 шт.

Блок питания/зарядное устройство

-

1 шт.

Трубка ПХВ (длина 3 м)

-

1 шт.

Запасные фильтры очистки пробы

-

1 комплект

Руководство по эксплуатации

-

1 экз.
