| Номер в госреестре | 88582-23 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | SyncScan 3 |
| Изготовитель | Компания "Shantou Institute of Ultrasonic Instruments Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые SyncScan 3 (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефекта, расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования в сварных соединениях и основном металле изделия, а также толщины изделий из металлов и их сплавов, полимерных, композитных и других материалов.
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний (далее - УЗК) распространяться в материале контролируемого объекта и отражаться от дефектов и границ материалов.
В дефектоскопах используются следующие методы акустического неразрушающего контроля: эхо-импульсный, эхо-зеркальный, эхо-теневой, дифракционновременной.
Конструктивно дефектоскоп состоит из электронного блока, пьезоэлектрического преобразователя и/или преобразователя на фазированной решетке, призмы, устанавливаемой на преобразователь.
Дефектоскопы используются совместно с преобразователями производства компании Shantou Institute of Ultrasonic Instruments Co., Ltd., а также совместно с преобразователями производства компаний Proceq SA, Sonatest, Olympus, Krautkramer, GE Sensing & Inspection Technologies, Karl Deutsch, Panametrics, ООО «АКС», ООО НПЦ «Кропус-ПО», ООО «Константа УЗК», ООО «Амати-Акустика», НПО «Инакон», ООО «Алтес», Zetec Inc., Sonotec, HQSonics, Doppler, IntelligeNDT, ООО ТиВиЭн Технолоджи, ООО «ТЦКД Атомкомплект», ООО «АЛТЕК», ООО НПК «Техновотум».
В верхней части корпуса дефектоскопа находятся коммутационные гнезда для подключения пьезоэлектрических преобразователей, разъемы для подключения энкодера, VGA и HDMI, отсек для установки nano-SIM, разъём для подключения GPS-антенны. В боковых частях корпуса дефектоскопа находятся разъем для подключения преобразователя на фазированной решетке с механизмом фиксации, разъем подключения питания, батарейный отсек дефектоскопа, а также разъемы для подключения к сети Ethernet, USB- и SD- разъемы.
Дефектоскопы имеют функцию 3D визуализации контроля, для отображения эхо-сигналов предусмотрены развертки типа А, В, С, D, S, L.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом наклеивания этикетки на заднюю поверхность корпуса дефектоскопа.
Фотография общего вида дефектоскопа представлена на рисунке 1. Схема пломбировки от несанкционированного доступа с указанием места нанесения заводского номера представлены на рисунке 2.

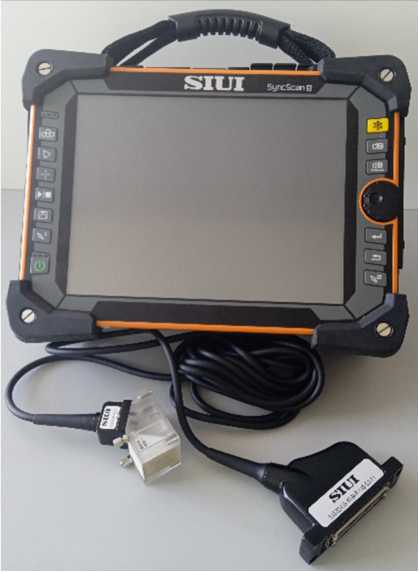

Рисунок 1 - Общий вид дефектоскопов ультразвуковых SyncScan 3

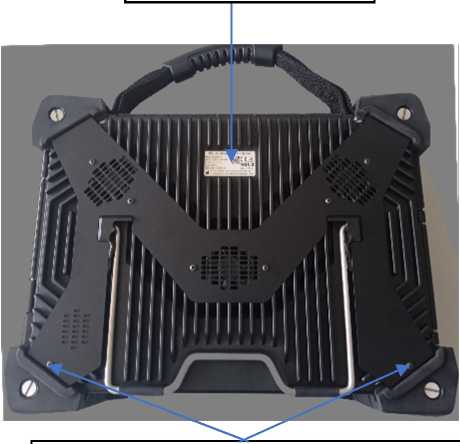

Место нанесения заводского номера
Места нанесения пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения заводского номера
Программное обеспечение (далее - ПО) выполняет следующие основные функции:
- настройка параметров контроля и управление аппаратными ресурсами;
- регистрация, визуализация и сохранение данных при контроле;
- обработка результатов измерений;
- отображение результатов контроля в режиме анализа.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SyncScan 3 |
| Номер версии (идентификационный номер) ПО, не ниже | V3.02.00 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефекта (по стали), мм | от 2 до 500* |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм | ±(1,00 + 0,01-Y**) |
| Диапазон измерений толщины изделия (по стали), мм: - при использовании преобразователя на фазированной решетке - при использовании пьезоэлектрического преобразователя | от 2 до 1800* от 2 до 4500* |
| Пределы допускаемой абсолютной погрешности измерений толщины изделия (по стали), мм | ±(0,20 + 0,01-H***) |
| Диапазон измерений длительности временных интервалов, мкс | от 0,1 до 8000,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс | ±0,1 |
| Диапазон измерений отношений амплитуд сигналов на входе приемника, дБ | от 0 до 80 |
| Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ | ±2 |
| Диапазон измерений расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования (по стали), мм | от 1 до 100**** |
| Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования (по стали), мм | ±(1,00 + 0,01 •X*****) |
| * Указан максимальный диапазон; диапазон измерений зависит от используемых преобразователей согласно маркировке в соответствии с ГОСТ Р 50.05.02-2018 (таблицы 1, 2 и 3); * * Y - измеренное значение глубины залегания дефекта, мм; * ** н — измеренное значение толщины изделия, мм; * *** Диапазон измерений зависит от используемых преобразователей и призм; * **** x — измеренное значение расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования (по стали), мм | от 0 до 1400 |
| Диапазон значений амплитуды импульсов генератора импульсов возбуждения, В (традиционный UT режим) | от 50 до 400 с шагом 1 |
| Диапазон установки длительности зондирующих импульсов, нс (традиционный UT режим) | от 30 до 1000 с шагом 10 |
| Диапазон установки усиления, дБ - традиционный UT режим с шагом 0,5; 2,0; 6,0; 12,0 дБ; - режим работы с ФР с шагом 0,1; 0,5; 2,0; 6,0; 12,0 дБ | от 0 до 110 от 0 до 80 |
| Параметры электрического питания: от сети переменного тока - напряжение переменного тока, В - частота переменного тока, Г ц от встроенного аккумулятора - номинальное напряжение, В - емкость, А^ч, не менее | от 100 до 240 от 50 до 60 11,1 7,5 |
| Габаритные размеры дефектоскопа, мм, не более: - высота - ширина - длина | 115 295 365 |
| Масса дефектоскопа, кг, не более | 7,85 |
| Максимальное количество каналов, которое может быть использовано одновременно (режим работы с ФР), шт. | 64 |
| Максимальное количество каналов, которое может быть подключено (режим работы с ФР), шт. | 128 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С (без конденсации), %, не более | от - 30 до + 45 85 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой | SyncScan 3 | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Кабель питания | - | 1 шт. |
| Пьезоэлектрический преобразователь | - | * |
| Преобразователь на фазированной решетке | - | * |
| Призма | - | * |
| SD-карта | - | 1 шт. |
| Картридер | - | 1 шт. |
| Плечевой ремень | - | 2 шт. |
| Кейс для транспортировки | - | 1 шт. |
| Программное обеспечение | SyncScan 3 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Тип и количество в соответствии с заказом. | ||
приведены в руководстве по эксплуатации «Дефектоскоп ультразвуковой SyncScan 3», раздел 2.5 «Измерение», раздел 3.5 «Анализ», раздел 4.7 «Меню Измерение», раздел 5.6 «Меню Измерение».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Стандарт предприятия «Дефектоскопы ультразвуковые SyncScan 3».
