Резервуар стальной вертикальный цилиндрический РВСП, 88597-23

Назначение

Резервуары стальные вертикальные цилиндрические РВСП (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочным таблицам резервуаров.

Резервуары изготовлены в следующих модификациях: РВСП-700, РВСП-3000, РВСП-5000, РВСП-10000 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, крышей и понтоном. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Расположение резервуаров стальных вертикальных цилиндрических РВСП-700, РВСП-3000, РВСП-5000, РВСП-10000 - наземное. В верхней части резервуаров предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.

Резервуары РВСП-700 (заводские номера Р-638, Р-639, Р-640, Р-641, Р-642, Р-643, Р-644, Р-645, 646), РВСП-3000 (заводской номер 66), РВСП-5000 (заводские номера 260, 259, 262, 266, 261), РВСП-10000 (заводские номера 219, 253, 254,), расположены по адресу: ПАО «Славнефть-ЯНОС», 150023, Российская Федерация, город Ярославль, Московский проспект, дом 130, производственная площадка.

Общий вид резервуаров, представлен на рисунках 1 - 18.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде буквенно-цифрового (или цифрового) обозначения, состоящие из комбинации букв (русского алфавита) и/или арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.

Пломбирование резервуаров не предусмотрено.

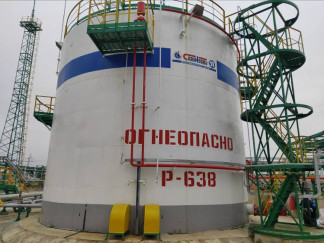

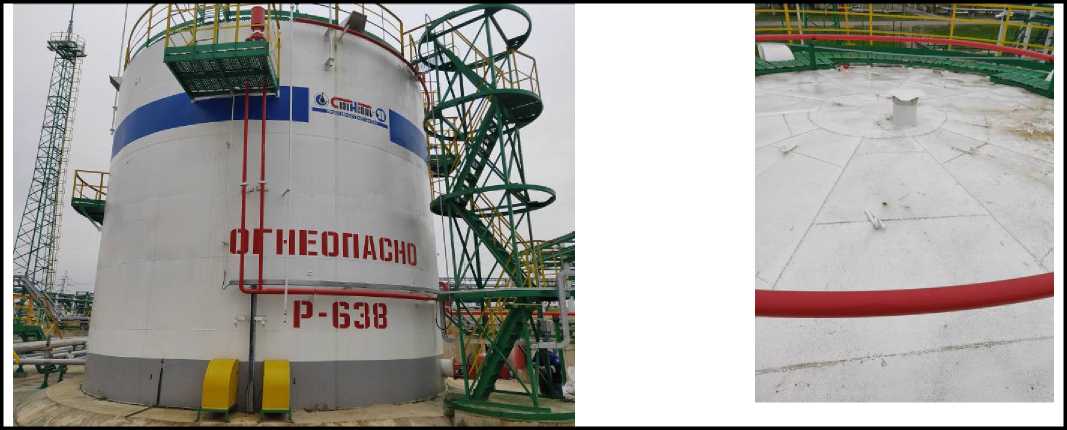

Рисунок 1 - Общий вид резервуара РВСП-700 (№Р-638) с замерным люком

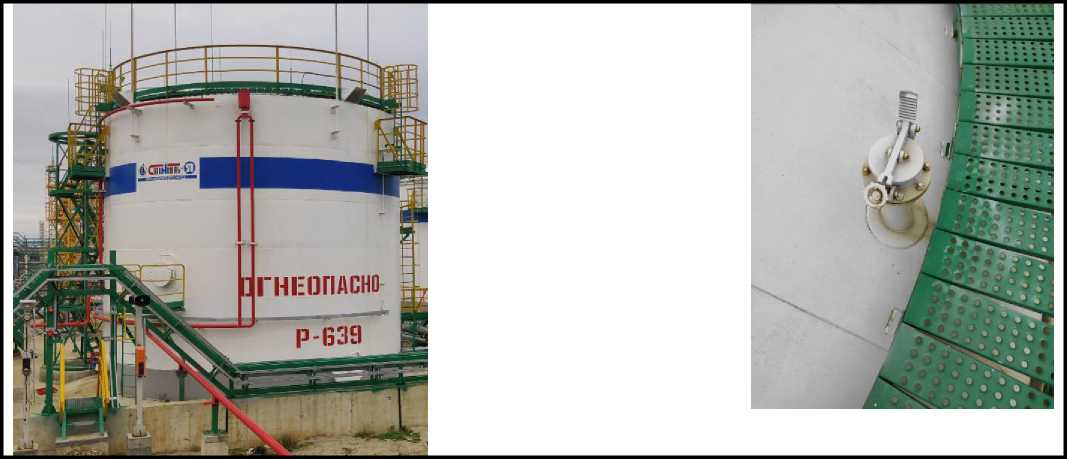

Рисунок 2 - Общий вид резервуара РВСП-700 (№Р-639) с замерным люком

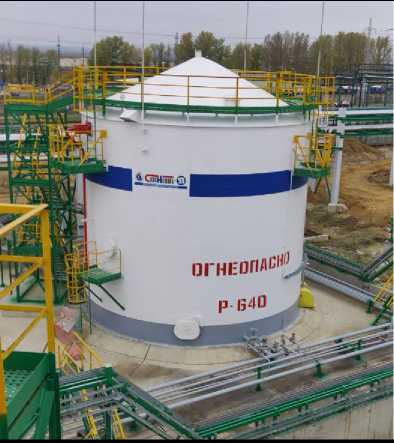

Рисунок 3 - Общий вид резервуара РВСП-700 (№Р-640) с замерным люком

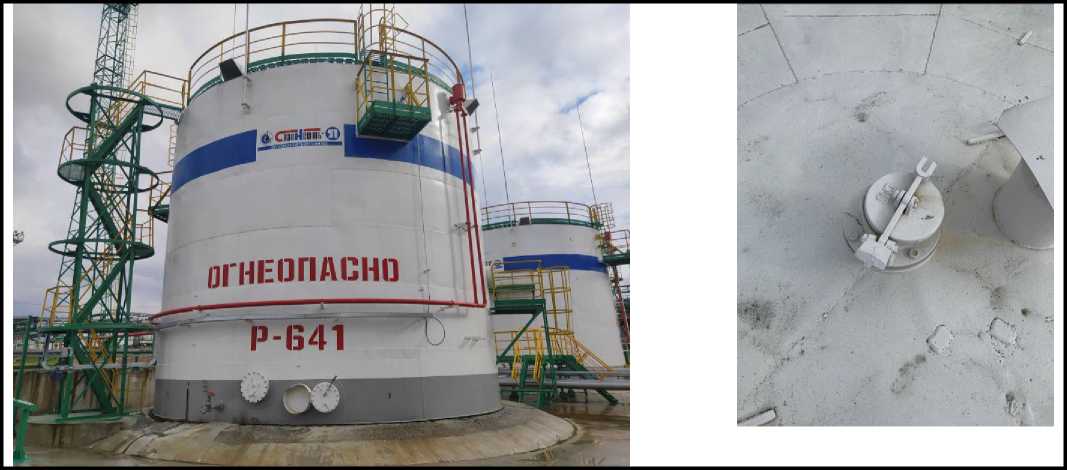

Рисунок 4 - Общий вид резервуара РВСП-700 (№Р-641) с замерным люком

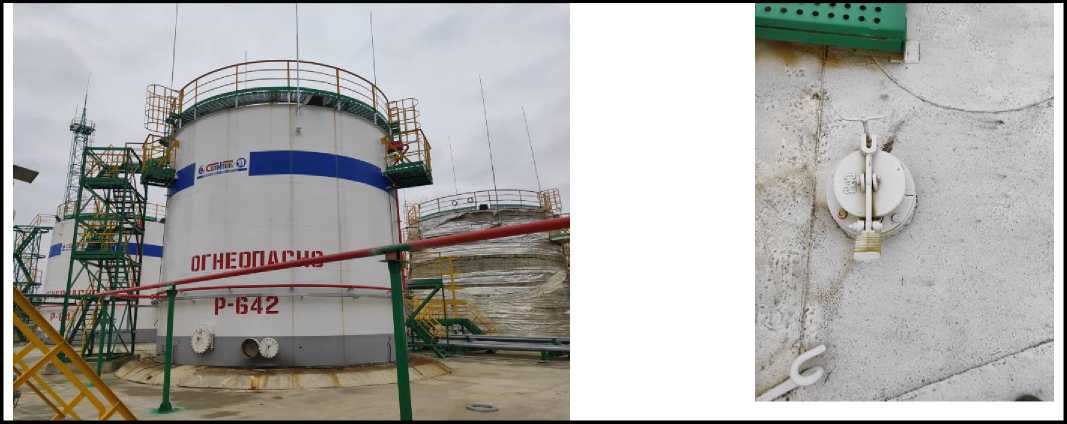

Рисунок 5 - Общий вид резервуара РВСП-700 (№Р-642) с замерным люком

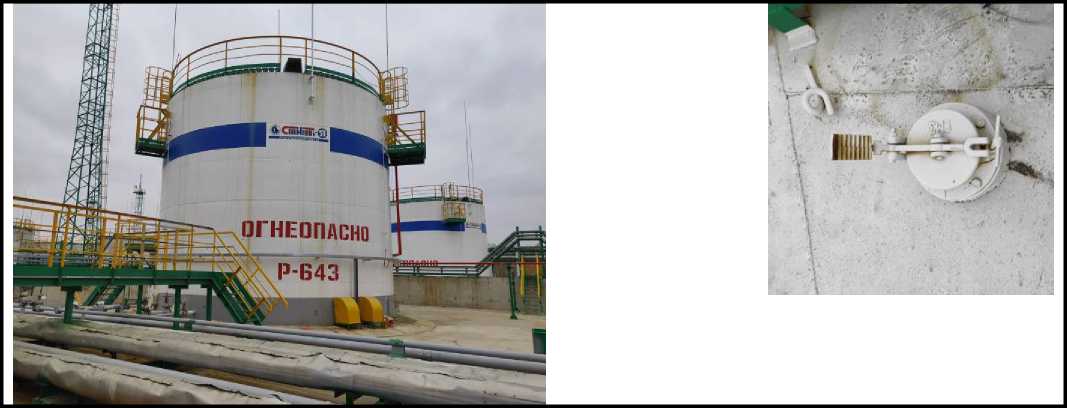

Рисунок 6 - Общий вид резервуара РВСП-700 (№Р-643) с замерным люком

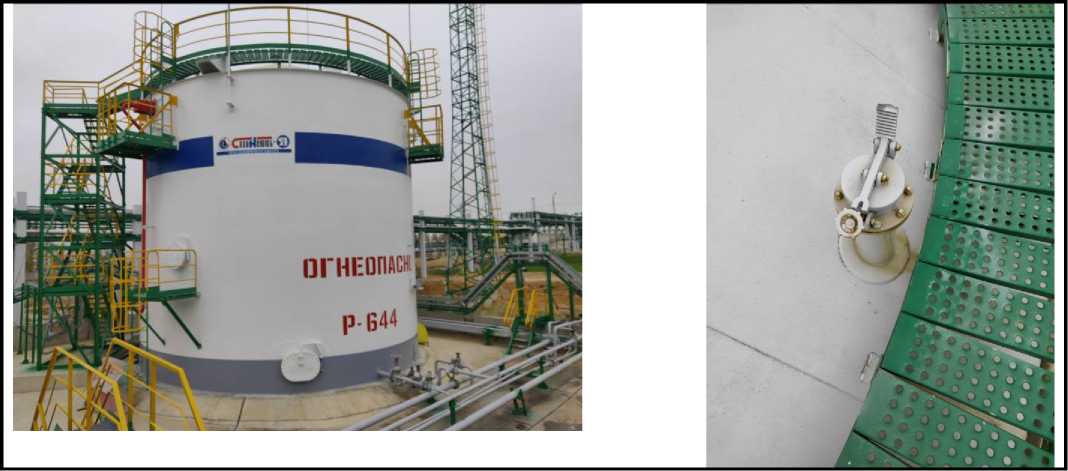

Рисунок 7 - Общий вид резервуара РВСП-700 (№Р-644) с замерным люком

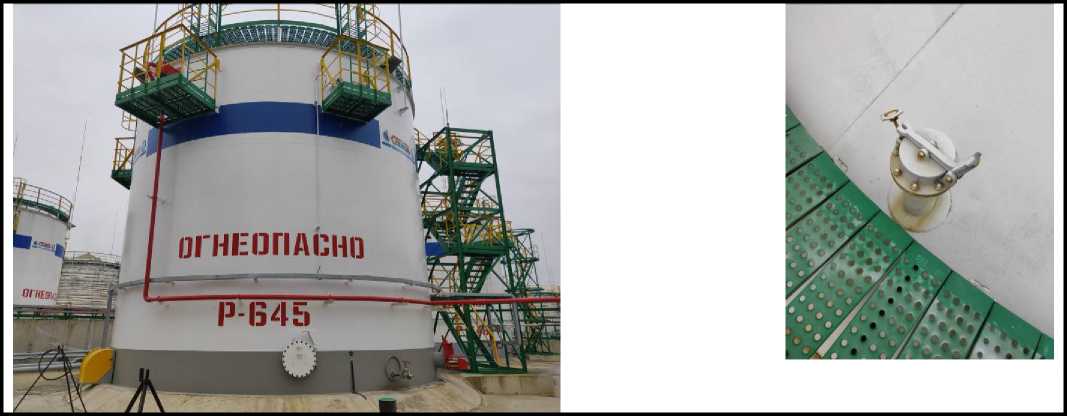

Рисунок 8 - Общий вид резервуара РВСП-700 (№Р-645) с замерным люком

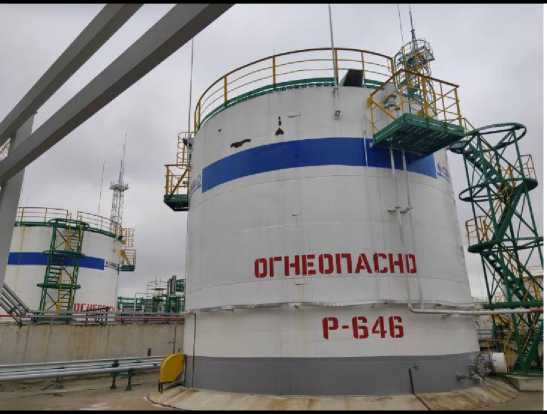

Рисунок 9 - Общий вид резервуара РВСП-700 (№646) с замерным люком

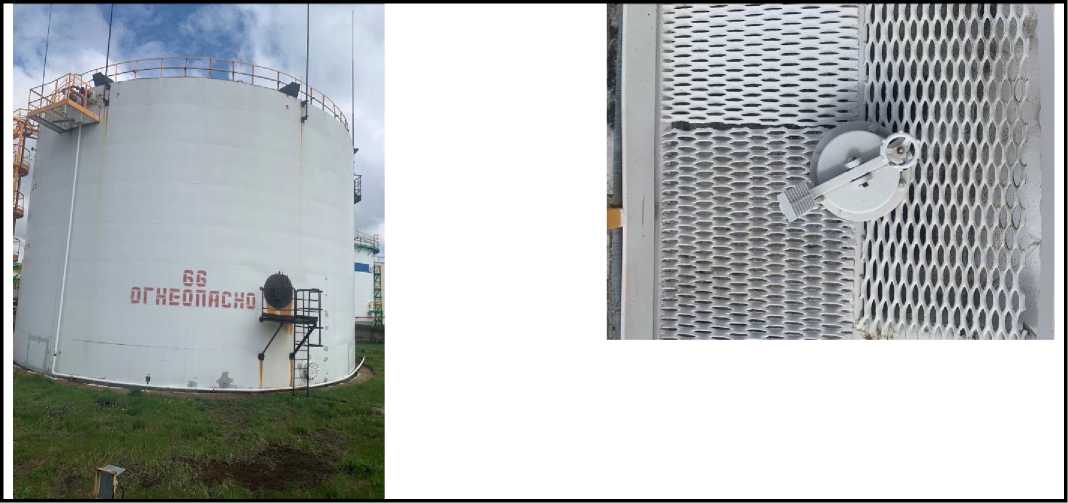

Рисунок 10 - Общий вид резервуара РВСП-3000 (№66) с замерным люком

Рисунок 11 - Общий вид резервуара РВСП-5000 (№259) с замерным люком

Рисунок 12 - Общий вид резервуара РВСП-5000 (№260) с замерным люком

Рисунок 13 - Общий вид резервуара РВСП-5000 (№261) с замерным люком

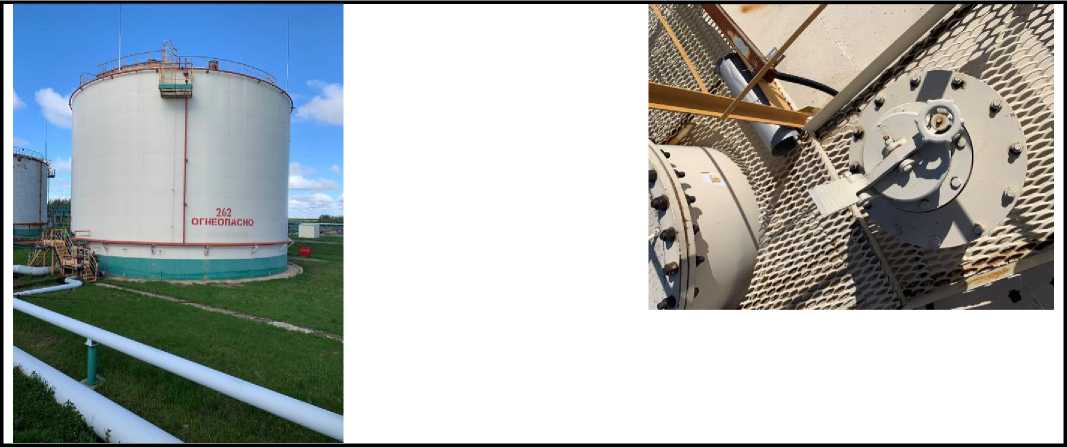

Рисунок 14 - Общий вид резервуара РВСП-5000 (№262) с замерным люком

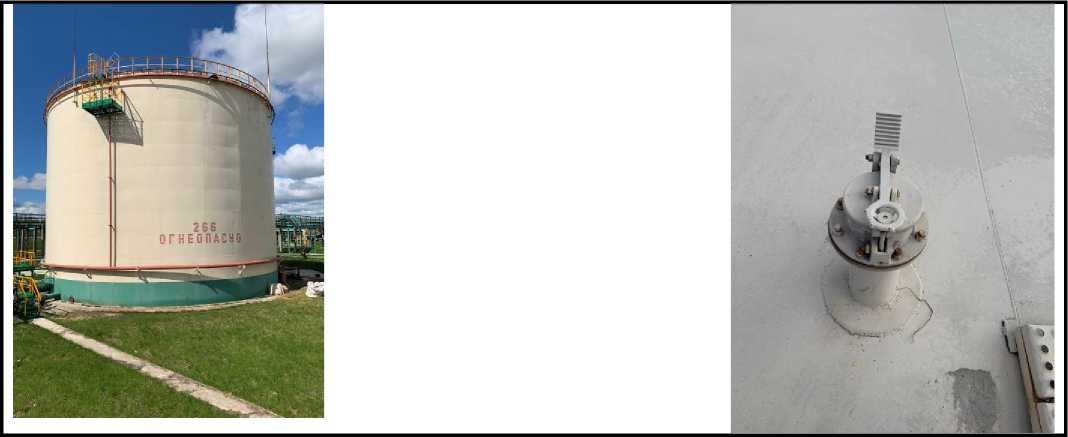

Рисунок 15 - Общий вид резервуара РВСП-5000 (№266) с замерным люком

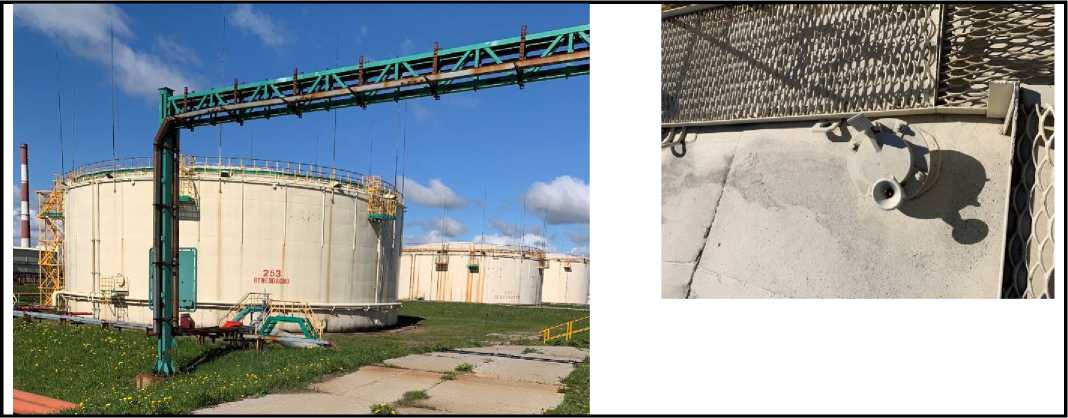

Рисунок 16 - Общий вид резервуара РВСП-10000 (№219) с замерным люком

Рисунок 17 - Общий вид резервуара РВСП-10000 (№253) с замерным люком

Рисунок 18 - Общий вид резервуара РВСП-10000 (№254) с замерным люком

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографическим способом.

Комплектность

Таблица - 3 Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 технического паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
