| Номер в госреестре | 88600-23 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | АТАМАН |
| Изготовитель | Общество с ограниченной ответственностью "АГРОМАШСЕРВИС" (ООО "АМС"), г. Новочеркасск, Ростовская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные АТАМАН (далее - весы) предназначены для измерений для массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.
Весы состоят из:
- грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);
- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).
ГПУ включает в себя от одной до четырех секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее -ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.
В зависимости от комплектации весов в состав весоизмерительного устройства могут входить следующие датчики:
- датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 44780-10), модификации: МВ 150-20-С3, МВ 150-30-С3;
- датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 5367313), модификации: М70-10-С3, М70-15-С3, М70-20-С3, М70-25-С3, М70-30-С3;
- датчики весоизмерительные тензорезисторные С производства "Hottinger Baldwin Messtechnik GmbH", Германия (регистрационный номер в ФИФОЕИ 60480-15), модификации: C16A, C16i, С2А;
- датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай (регистрационный номер в ФИФОЕИ 20784-09), модификации: C16A, C16i, С2А;
- датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 75819-19), модификации: ZSFY, ZSFY-D, CLC, EDS, EDSK, EDSB, EDSC;
- датчики весоизмерительные тензорезисторные «QS, S, LS, D, PST, USB» производства «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (регистрационный номер в ФИФОЕИ 5767314) модификации: QS, SQB;
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column производства «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: BM14G, ВМ14К, HM14H1, HM9B, Н8С, BM8D;
- датчики весоизмерительные тензорезисторные Digital Load Cell производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер в ФИФОЕИ 55634-19), модификации: DHM9B, DHM14H1, DBM14G;
- датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер в ФИФОЕИ 50842-12) модификации: 740-С3;
- датчики весоизмерительные тензорезисторные WBK производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 56685-14) модификации: WBK-20, WBK-25, WBK-30, WBK-50, WBKC-10, WBKC-20, WBKC-25, WBKC-30, WBK TL-20, WBK TL-25, WBK TL-30, WBK- TL50;
- датчики весоизмерительные цифровые МВЦ производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 4600810), модификации: МВЦ-20-С3, МВЦ-30-С3;
- датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54471-13) модификации: WBK-20D; WBK-30D;
- датчики весоизмерительные сжатия RC3 производства «Flintec GmbH», Германия (регистрационный номер в ФИФОЕИ 50843-12), модификации: RC3-30t C3, RC3-40t C3, RC3-50t C3, RC3-30t C4, RC3-40t C4, RC3-50t C4;
- датчики весоизмерительные цифровые сжатия RC3D производства «Flintec GmbH», Германия (регистрационный номер в ФИФОЕИ 50844-12), модификации: RC3D-30t C3, RC3D-40t C3, RC3D-50t C3, RC3D-30t C4, RC3D-40t C4, RC3D-50t C4;
- датчики весоизмерительные тензорезисторные SQC производства "Ningbo BENUI Electric Co., Ltd.", Китай (регистрационный номер в ФИФОЕИ 59556-14), модификации: SQC-5;
- датчики весоизмерительные тензорезисторные DEE, PST производства "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай (регистрационный номер в ФИФОЕИ 78875-20), модификации: DEE.
В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:
- терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54472-13), модификации: CI-200D, CI-201D, NT-580D, CI-600D;
- приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12) модификации: И-6000А, CI-5200А, а-5010А, CI-200A, CI-201A;
- весоизмерительный преобразователь ТВ (регистрационный номер в ФИФОЕИ 37794-O8), производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-015, ТВ-017, ТВ-003/05Д, ТВИ-003/05Д;
- приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18) модификации: ТИТАН 6, ТИТАН 12, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12С, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС;
- приборы весоизмерительные DIS 2116, DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61809-15) модификации: DIS 2116, DWS2103;
- приборы весоизмерительные WE производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61808-15), модификации: WE2107, WE2108;
- приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в ФИФОЕИ 61378-15) модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/6Я, МИ ВДА/12Ц, МИ ВДА/12ЦС;
- приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер в ФИФОЕИ 55918-13) модификации: М0601;
- весоизмерительный преобразователь ТЦ-017 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково;
- весоизмерительный преобразователь ТВ-003/05Н производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково;
- терминал весоизмерительный ВТ-009 производства ООО «НАИС», г. Ростов-на-Дону;
- индикаторы весоизмерительные СКИ-12 производства "Shanghai Yaohua Weighing System Co. Ltd.", Китай (регистрационный номер в ФИФОЕИ 77654-20) модификации: СКИ-12;
- приборы весоизмерительные НВТ производства АО "Вес-Сервис", г. С.-Петербург (регистрационный номер в ФИФОЕИ 56101-13) модификации: НВТ-1Н, НВТ-9;
- приборы весоизмерительные FT производства «Flintec GmbH», Германия (регистрационный номер в ФИФОЕИ 58487-14) модификации: FT 11, FT11D, FT-111, FT-111D, FT-112, FT-112D.

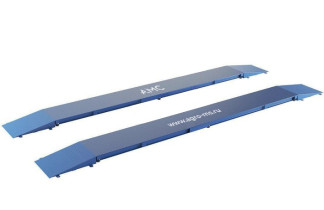

Весы автомобильные АТАМАН выпускаются в восьми модификациях, отличающимися значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГПУ.
По конструктивному исполнению грузоприёмного устройства весы подразделяются на платформенные и колейные.
Пример расшифровки обозначения Весы автомобильные АТАМАН - [1] - [2] - [3] - [4], где:
[1] - максимальная нагрузка, т (20; 30; 40; 60; 80; 100; 120; 150);
[2] - длина грузоприемного устройства, м, не более 25
[3] - количество интервалов взвешивания (от 1 до 2);
[4] - вид исполнения (К-колейные, П-платформенные).
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- автоматическое устройство установки на нуль (Т.2.7.2.3);
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- устройство тарирования (выборки массы тары) (T.2.7.4);
- устройство предварительного задания значения массы тары (T.2.7.5);
Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:
- товарный знак предприятия-изготовителя;
- наименование, тип весов;
- модификация;
- класс точности;
- максимальная нагрузка (Мах), кг;
- минимальная нагрузка (Min), кг;
- действительная цена деления, кг;
- поверочный интервал весов в виде е;
- заводской (серийный) номер;
- год выпуска;
- наименование предприятия-изготовителя;
- параметры электропитания;
- номер ТУ
- страна производитель
Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.
Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.
CI-6000A
НВТ-1
НВТ-9
g. 555
CI-600D
CI-200D
CI-201D
CI-5010A, CI-5200A
CI-200A, CI-201A
NT-580D
МИ ВДА/12Я
МИ ВДА/7Я
МИ ВДА/6Я
МИ ВДА/12ЦС
МИ ВДА/12Ц
Титан 12С
Титан 12
Титан 6
Титан 3ЦС
Титан 3ЦС
Титан Н12Ж
Титан Н22С
М0601
Титан Н22ЖС
ТВ-003/05Д
ТВИ-003/05Д
ТЦ-017
ТВ-015
ТВ-003/05Н
ТВ-017
DIS2116 DWS2103 СКИ-12
WE2107
WE2108
ВТ-009
FT-11, FT-11D
FT-111
FT-111D
FT-112
Рисунок 2 - Общий вид применяемых индикаторов и терминалов
FT-112D
Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных АТАМАН приведена на рисунке 3.
МИ ВДА/12Ц
МИ ВДА/12ЦС
М0601
МИ ВДА/6Я, МИ ВДА/7Я.
МИ ВДА/12Я
Место пломбирования, нанесения знака поверки
тмидл
ТИТАН 6, ТИТАН 12, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН 12С, ТИТАН Н12Ж, ТИТАН Н22С,
ТИТАН Н22ЖС
СКИ-12
load*
—j
CI-600D
NT-580D
Пломбировка крепежного винта на задней панели корпуса приборов модификаций
WE2107, WE2108
НВТ-9
Место пломбирования, нанесения знака поверки
CI-200A, CI-200D, CI-201D. CI-201A
CI-5010A, CI-5200A
Место Пломбирования, нанесения знака поверки
П Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108
НВТ-1
CI-6000D
Место пломбирования, нанесения знака поверки
DIS2116, DWS2103
FT-11, FT-111, FT-112 (алюминиевый корпус)
FT-11D, FT-111D, FT-112D (алюминиевый корпус)
FT-11, FT-111, FT-112, FT-11D, FT-111D, FT-112D (тип корпуса панельный)
Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки весов автомобильных АТАМАН
Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.
Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.
Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Модель индикатора или терминала | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| 1 | 2 | 3 | 4 |
| CI-6000A | - | 1.01, 1.02,1.03 | - |
| CI-5200A | - | 1.0010, 1.0020, 1.0030 | - |
| CI-5010A | - | 1.0010, 1.0020, 1.0030 | - |
| CI-200A, CI-201A | - | 1.20, 1.21, 1.22 | - |
| CI-600D | - | 1.00, 1.01,1.02, 1.03, 1.04 | - |
| CI-200D,CI-201D | - | 2.02, 2.03, 2.04, 2.05, 2.06 | - |
| NT-580D | 2.03, 2.04, 2.05, 2.06, 2.07 | - | |
| ТВ-015 | - | 10.х* | - |
| ТВ-017 | - | 12.Х* | - |
| ТВ -003/05Д | - | 10.13Ах* | - |
| ТВИ-003/05Д | - | SC-ххх*** | - |
| ТВ-003/05Н | - | 10.хх** | - |
| ТЦ-017 | - | не ниже 12.x* | - |
| DIS2116 | - | не ниже P1xx** | - |
| DWS2103 | - | не ниже P2xx** | - |
| WE2107 | - | не ниже P7x* | - |
| WE2108 | - | не ниже P8x* | - |
| ВТ-009 | - | не ниже V1.10 | - |
| СКИ-12 | - | V-1.xx** | - |
| нвт-1 | - | 3.9; 7.6; 10.9; 15.3; 1.11 | - |
| НВТ-9 | - | 2.04; 9.11 | - |
| FT-11, FT-11D | - | 01.хх**, 02.хх** | - |
| FT-111, FT-111D | - | 01.YY** | - |
| FT-112, FT-112D | - | 01.YY** | - |
| МИ ВДА/12Я | - | U2.01 | - |
| МИ ВДА/7Я | - | U2.01 | - |
| МИ ВДА/6Я | - | U2.01 | - |
П Продолжение таблицы 1
| 1 | 2 | 3 | 4 |
| МИ ВДА/12Ц | - | U3.01 | - |
| МИ ВДА/12ЦС | - | U3.01 | - |
| М0601 | - | Не ниже Ed 5.хх** | - |
| ТИТАН 6 | - | V1.x* | - |
| ТИТАН 12 | - | V1.x* | - |
| ТИТАН 12С | - | V1.x* | - |
| ТИТАН 3ЦС | - | UER 3.6x* | - |
| ТИТАН 3Ц | - | UER 3.6x* | - |
| ТИТАН Н12Ж | - | 643 Ax* | - |
| ТИТАН Н22С | - | 643 Ax* | - |
| ТИТАН Н22ЖС | - | 643 Ax* | - |
Класс точности весов по ГОСТ OIML R 76-1-2011 ............................................. средний (III)
Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 2, остальные метрологические характеристики весов - в таблице 3, основные технические характеристики весов - в таблице 4.
Таблица 2 - Основные метрологические характеристики весов
| Обозначение модификации | Мах, т (Max1/Max?) (Max1/Max2 Max3) | Min, т (Min1) | е = d, кг (e1/e2) (e1/e2/e3 ) | n (n1/n2) (П1/П2/Пз) |
| 1 | 2 | 3 | 4 | 5 |
| АТАМАН -20-[2]-[3]-[4] | 15/20 | 0,1 | 5/10 | 3000/2000 |
| 20 | 0,2 | 10 | 2000 | |
| АТАМАН -30-[2]-[3]-[4] | 15/30 | 0,1 | 5/10 | 3000/3000 |
| 30 | 0,2 | 10 | 3000 | |
| АТАМАН-40-[2]-[3]-[4] | 30/40 | 0,2 | 10/20 | 3000/2000 |
| 40 | 0,4 | 20 | 2000 | |
| АТАМАН -60-[2]-[3]-[4] | 30/60 | 0,2 | 10/20 | 3000/3000 |
| 60 | 0,4 | 20 | 3000 | |
| АТАМАН -80-[2]-[3]-[4] | 30/60/80 | 0,4 | 10/20/50 | 3000/3000/1600 |
| 60/80 | 0,4 | 20/50 | 3000/1600 | |
| 80 | 1 | 50 | 1600 | |
| АТАМАН-100-[2]-[3]-[4] | 30/60/100 | 0,4 | 10/20/50 | 3000/3000/2000 |
| 60/100 | 0,4 | 20/50 | 3000/2000 | |
| 100 | 1 | 50 | 2000 | |
| АТАМАН-120-[2]-[3]-[4] | 30/60/120 | 0,4 | 10/20/50 | 3000/3000/2400 |
| 60/120 | 0,4 | 20/50 | 3000/2400 | |
| 120 | 1 | 50 | 2400 | |
| АТАМАН -150-[2]-[3]-[4] | 30/60/150 | 0,4 | 10/20/50 | 3000/3000/3000 |
| 60/150 | 0,4 | 20/50 | 3000/3000 | |
| 150 | 1 | 50 | 3000 |
Таблица 3 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Показания индикации массы, не более | Мах + 9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки на нуль, % от Max, не более | 20 |
| Верхняя граница диапазона устройства выборки массы тары (Т-), % от Мах | 50 |
| Пределы допускаемой погрешности для нагрузки m, mpe, при поверке (в эксплуатации): - Min < m < 500e - 500е <m < 2000е - 2000е <m < Max | ±0,5е (±1,0е) ±1е (±2,0е) ±1,5е (±3,0е) |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам
допускаемой погрешности для массы нетто.
Таблица 4 - Основные технические характеристики весов
| Наименование характеристики | Значение |
| Параметры электропитания весов от сети переменного тока: - напряжение переменного тока, В - частота, Г ц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, ВтА, не более: | 20 |
| Диапазон рабочих температур для индикаторов и терминалов, °C | от -10 до +40 |
| Диапазон рабочих температур для размещения ГПУ, при использовании датчиков °C: - SQB, QS, SQC-5, RC3D-30t C3, RC3D-40t C3, RC3D-50t C3, RC3D-30t C4, RC3D-40t C4, RC3D-50t C4, RC3-30t C3, RC3-40t C3, RC3-50t C3, RC3-30t C4, RC3-40t C4, RC3-50t C4; - 740 С3, BM14G, ВМ14К, HM14H1, HM9B, Н8С, BM8D, DHM9B, DBM14G, М-70-10-С3, М-70-15-С3, М-70-20-С3, М-70-25-С3, М-70-30-С3, МВ150-20-С3, МВ150-30-С3, МВЦ-20-С3, МВЦ-30-С3; - C2A; - WBK-20D, WBK-30D, ZSFY, ZSFY-D, CLC, EDS, EDSK, EDSB, EDSC, PST, WBKC-10, WBKC-20, WBKC-25, WBKC-30, DEE; - WBK-20T, WBK-25T, WBK-30T, WBK-50T, WBK-20TL, WBK-25TL, WBK-30TL, WBK-50TL; - С16А, C16i | от -10 до +40 от -30 до +40 от -30 до +50 от -40 до +40 от -40 до +50 от -50 до +50 |
| Габаритные размеры ГПУ весов, м, не более: - длина - ширина | 25 5 |
| Масса весов, т, не более: | 15 |
| Вероятность безотказной работы за 1000 ч | 0,98 |
| Средний срок службы, лет, не менее: | 10 |
наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные АТАМАН | - | 1 шт. |
| Руководство по эксплуатации (Паспорт) | - | 1 шт. |
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации (паспорте) на весы автомобильные АТАМАН.
Приказ Росстандарта от 4 июня 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ТУ 26.51.6-001-36196071-2022 «Весы автомобильные АТАМАН. Технические условия».
