| Номер в госреестре | 88601-23 |
| Наименование СИ | Счетчики воды электронные |
| Обозначение типа СИ | "ПУЛЬС" |
| Изготовитель | Общество с ограниченной ответственностью "Аква-С" (ООО "Аква-С"), г. Реутов, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды электронные «ПУЛЬС» (далее счетчики) предназначены для измерений объема воды по СанПиН 2.1.4.1074 (далее - воды), протекающей в трубопроводах систем холодного и горячего водоснабжения.
Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счетного устройства с индикатором.
Счетчики выпускаются в следующих исполнениях:
Счетчики воды электронные «ПУЛЬС» Х1ЭУ-Х2-Х3
Х1 -диаметр условного прохода, Ду, мм:15, 20.
ЭУ - счетчик электронный универсальный.
Х2 - монтажная длина, мм: 80 или 110 для Ду 15; 130 для Ду 20.
Х3 - виды интерфейсов связи: не указывается (без интерфейса), И - счетчик оснащен импульсным выходом; RS-485 - счетчик оснащен интерфейсом RS-485; М - счетчик оснащен интерфейсом M-Bus; Р - счетчик оснащен радиомодулем.
Метрологический класс счетчиков по ГОСТ Р 50193.1-92: А, В, С.
Счетчики опционально обеспечивают ведение архива и передачи его при помощи интерфейсов связи.
Счетчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно -вычислительных комплексов контроля и учета энергоресурсов.
Принцип действия счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик. Поток воды попадает в корпус счетчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Счетный механизм имеет электронный датчик оборотов крыльчатки. Сигнал с датчика поступает на микропроцессорное устройство, которое вычисляет объем воды, прошедшей через счетчик. Значение объема индицируется на индикаторном устройстве.

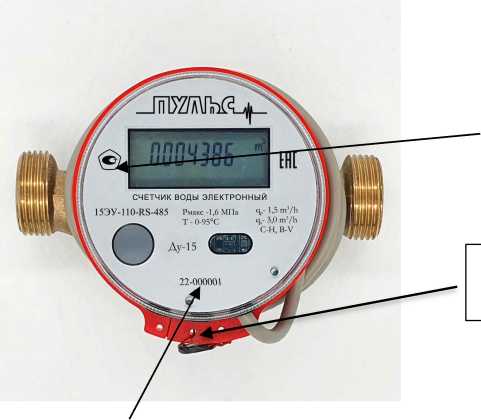

Общий вид средства измерений и места расположения заводского номера и нанесения знака утверждения типа представлены на рисунке 1.
Знак утверждения типа наносится на лицевую панель корпуса счетчика. Заводской номер счетчика состоит из 8 цифр и наносятся на переднюю панель счетчика фотохимическим (флексографическим, тампопечатью) типографским способом. Место нанесения знака утверждения типа средства измерений, место расположения заводского номера и место установки пломбы завода-изготовителя указаны на рисунке 1.
Для счетчиков защита от несанкционированного доступа обеспечивается конструкцией.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы завода-изготовителя
Рисунок 1 - Общий вид счетчиков воды электронных «ПУЛЬС»
Счетчики имеют встроенное программное обеспечение (ПО), которые устанавливается в память счетного механизма при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | u |
| Номер версии (идентификационный номер) ПО, не ниже | 2.02 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||||
| Диаметр условного прохода Ду, мм | 15 | 20 | ||||
| Метрологический класс по ГОСТ Р 50193.1-92 | А | В | С | А | В | С |
| Порог чувствительности, м3/ч , не более | 0,02 | 0,01 | 0,007 | 0,03 | 0,017 | 0,012 |
| Минимальный объемный расход, Qmin, м3/ч | 0,06 | 0,03 | 0,015 | 0,1 | 0,05 | 0,025 |
| Переходный объемный расход, Qt, м3/ч | 0,15 | 0,12 | 0,0225 | 0,25 | 0,20 | 0,037 |
| Номинальный объемный расход, Qn, м3/ч | 1,5 | 2,5 | ||||
| Максимальный расход, Qmax, м3/ч | 3,0 | 5,0 | ||||
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - Qmin < Q < Qt - Qt < Q < Qmax | ±5,0 ±2,0 | |||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики | |
| Диаметр условного прохода Ду, мм | 15 | 20 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 80 или 110 72 95 | 130 72 95 |
| Масса счетчиков кг, не более | 0,5 | 0,58 |
| Источник электрического питания счетчика, В | элементы питания, номинальным напряжением 3,6 | |
| Потеря давления при Qmax, МПа, не более | 0,1 | |
| Температура измеряемой среды, °С | от 0 до +95 | |
| Давление измеряемой среды, МПа, не более | 1,6 | |
| Степень защиты по ГОСТ 14254-2015 | IP65 | |
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 35 °С, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | |
| „3 Емкость индикаторного устройства, м^ | 999999,999999 | |
| тт ..3 Наименьшая цена деления, м^ | 0,000001 | |
наносится на переднюю панель счетного устройства фотохимическим (флексографическим, тампопечатью) и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды электронный | «ПУЛЬС» | 1 шт. |
| Руководство по эксплуатации (Паспорт) | РЭ 26.51.52-007-61604290-2022 | 1 экз. |
| Методика поверки | - | 1 экз.** |
| Комплект монтажных частей и принадлежностей* | - | 1 шт. |
| * - Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. **- По отдельному заказу. | ||
приведены в эксплуатационном документе РЭ 26.51.52-007-61604290-2022 раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-007-61604290-2022 Счетчики воды электронные «ПУЛЬС». Технические условия.
