| Номер в госреестре | 88602-23 |
| Наименование СИ | Системы визуального обнаружения дефектов СВОД-2 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы визуального обнаружения дефектов СВОД-2 (далее - системы СВОД-2) предназначены для измерения величины стыкового зазора рельсов и высокоскоростной видеорегистрации состояния элементов верхнего строения пути.
Принцип действия систем СВОД-2 основан на визуальном обнаружении поверхностных дефектов рельса с помощью высокоскоростной линейной камеры. Осветитель подсвечивает поверхность катания рельса. Отраженные от поверхности катания рельса лучи света, проходят через стекло (в корпусе), через объектив высокоскоростной линейной камеры и попадают на линейную матрицу. Полученное изображение преобразуется в цифровой вид и передается посредством высокоскоростного интерфейса на сервер данных, где происходит запись данных для последующей их расшифровки.
Система СВОД-2 состоит из аппаратной части и ПО «ИНТЕГРАЛ». Аппаратная часть состоит из аппаратуры наружного и внутреннего расположения.
В аппаратуру наружного расположения входят оптические блоки, в каждом из которых расположено по одной высокоскоростной линейной камере, осветители и система обдува, состоящая из вентиляторов и воздуховодов, которые управляются из МСД (Мобильное Средство Диагностики) с помощью блока управления.
В серверной стойке, расположенной внутри МСД расположен блок управления, предназначенный для управления обдувом, охлаждением, разогревом высокоскоростных линейных камер, синхронизацией, осветителями. Там же находится АРМ оператора, на котором выводятся показания измеряемых параметров в режиме онлайн и в записи. Есть возможность копирования и печати протоколов измерений с привязкой к координатам пути.
Общий вид системы СВОД-2 приведен на рисунках 1 и 2.

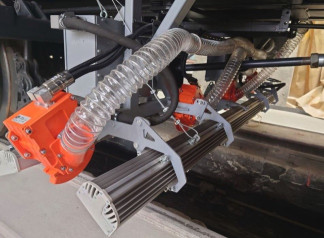

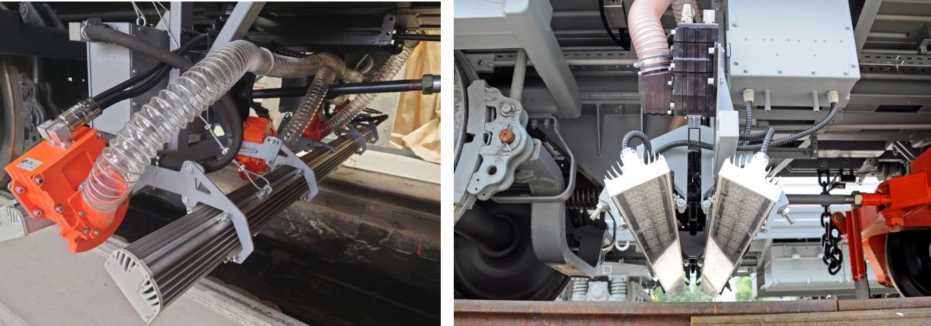

Рисунок 1 - Общий вид систем визуального обнаружения дефектов СВОД-2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем СВОД-2 осуществляется на боковой поверхности оптических датчиков. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем в пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера имеют цифровое обозначение и наносятся на заводскую табличку, закрепленную на корпусе системы СВОД-2 методом наклейки.
Место нанесения знака утверждения типа, заводского номера и пломбирования обозначено стрелками на рисунке 2.

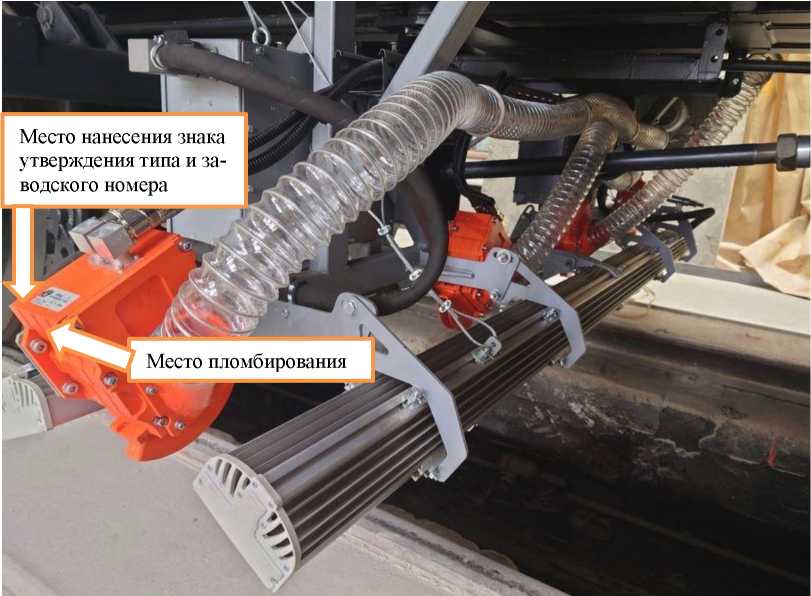

Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и место пломбирования системы СВОД-2 (указаны стрелками)
Программное обеспечение ПО «ИНТЕГРАЛ» установлено на жестком диске компьютера АРМ систем СВОД-2, и предназначено для расшифровки, регистрации, запоминания, индикации показаний систем СВОД-2, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер и запись массива данных на сервер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения систем СВОД-2 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения систем СВОД-2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «ИНТЕГРАЛ» |
| Номер версии (идентификационный номер) ПО | Не ниже 1.1.32.0 |
| Цифровой идентификатор ПО | _ |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики систем СВОД-2 представлены в таблицах 2 и 3.
Таблица - 2. Метрологические характеристики систем визуального обнаружения дефектов
СВОД-2.
| Наименование характеристики | Значение |
| Величина стыкового зазора, мм | от 0 до 60 включ. |
| Пределы допускаемой абсолютной погрешности измерения величины стыкового зазора, мм | ±1 |
Таблица - 3. Основные технические характеристики систем визуального обнаружения де-
фектов СВОД-2.
| Наименование характеристики | Значение |
| Частота сканирования высокоскоростных линейных камер, кГ ц, не | 60 |
| менее | |
| Разрешение высокоскоростных линейных камер, пикселей на линии, не | 1024 |
| менее | |
| Габаритные размеры, мм | |
| длина | 2500 |
| ширина | 400 |
| высота | 400 |
| Диапазон рабочих температур, °С | от -50 до +50 |
| Относительная влажность воздуха, % не более | 98 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на заводскую табличку систем визуального обнаружения дефектов СВОД-2 методом наклейки.
Таблица 4 - Комплект поставки систем визуального обнаружения дефектов СВОД-2
| Наименование | Обозначение | Количество |
| Системы визуального обнаружения дефектов СВОД-2 | - | 1 шт. |
| Руководство по эксплуатации | ВДМА.663500.149 РЭ | 1 экз. |
| Формуляр | ВДМА.663500.149 ФО | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ВДМА.663500.149 РЭ «Системы визуального обнаружения дефектов СВОД-2. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ВДМА.663500.149 ТУ «Системы визуального обнаружения дефектов СВОД-2. Технические условия»
