Модули AI, 88604-23

Назначение

Модули AI (в дальнейшем по тексту именуемые «модули») предназначены для измерения сигналов датчиков (температуры, давления, расхода, массы и других физических параметров), имеющих выходные сигналы постоянного тока 4-20 мА, а также передачи результатов измерений по цифровым интерфейсам в автоматизированные системы управления.

Описание

Модули совместно с первичными преобразователями обеспечивают измерение различных параметров (температуры, тока, напряжения, частоты и т.д.), циклический сбор и обработку информации об измеряемых параметрах, выдачу результатов измерения управляющему контроллеру по последовательному интерфейсу связи.

Принцип действия модулей основан на измерении входного сигнала путем аналогоцифрового преобразования напряжения, возникающего на датчиках тока (резисторы) при протекании по ним измеряемого тока, обработке и преобразовании получаемых данных и последующей их передаче по интерфейсу RS-485 в автоматизированные системы управления.

Конструктивно модули представляют собой функционально законченные устройства, выполнены в корпусе для монтажа на DIN-рейку. На передней панели модулей расположены светодиоды, служащие для индикации подключения питания, индикации работы сетевого интерфейса RS-485 и т.д. Подключения датчиков, интерфейса RS-485 и источника питания осуществляется с помощью расположенных на корпусе разъемов и клеммных соединителей.

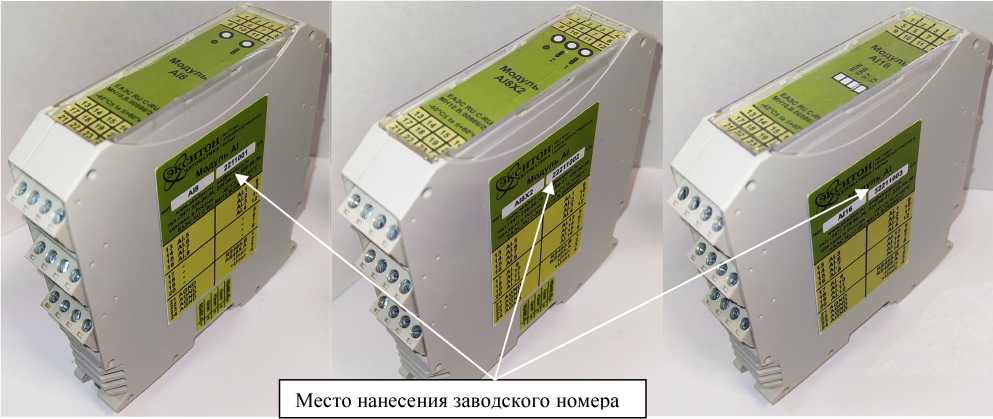

Внешний вид модулей представлен на рисунке 1.

Рисунок 1 - Внешний вид модулей.

Модули имеют следующие исполнения:

- А18.АВПЮ.426439.001-02;

Представляет собой 8 канальный модуль ввода аналоговых сигналов (ток 4 -20 мА). Разрядность результата измерения - 12 бит.

- А18х2.АВПЮ.426439.001-03;

Представляет собой два 8 канальных модуля ввода аналоговых сигналов (ток 4 -20 мА) в одном корпусе. Разрядность результата измерения - 12 бит.

- А116.АВПЮ.426439.001-04.

Представляет собой 16 канальный модуль ввода аналоговых сигналов (ток 4 -20 мА). Разрядность результата измерения - 16 бит.

Модули оснащаются цифровым последовательным асинхронным интерфейсом передачи данных RS-485.

Модули обеспечивают групповую гальваническую изоляцию измерительных входов и цепей питания и интерфейса связи.

Модули поддерживают протокол обмена информацией о результатах измерений ModBus-RTU.

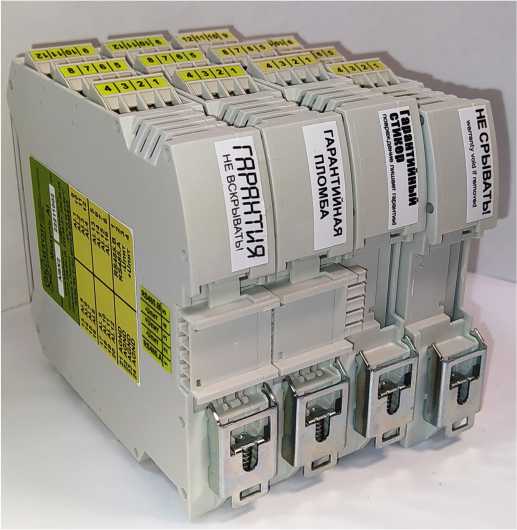

Обеспечена возможность пломбирования модулей с помощью гарантийных стикеров. Вид гарантийных стикеров представлен на рисунке 2.

Рисунок 2 - Стикеры пломбирования модулей.

Заводской номер наносится на шильд, расположенный на боковой стенке корпуса, шильд изготавливается методом цифровой печати или шелкографии. Нанесение знака поверки на модули не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Встроенное программное обеспечение представляет собой внутреннюю программу микроконтроллера, предназначенную для обеспечения функционирования модулей, управления интерфейсом и т.д. Оно является метрологически значимым. Встроенное программное обеспечение заносится в программируемое постоянное запоминающее устройство модулей предприятием-изготовителем и недоступно для пользователя.

Встроенное программное обеспечение модулей прозволяет пользователям получать результаты измерения и конфигурировать пользовательские параметры интерфейса связи и обработки данных (дополнительных цифровых фильтров).

Уровень защиты встроенного программного обеспечения модулей от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Изменение программного обеспечения модуля возможно только при получении доступа к разъему программирования (недоступно без разборки корпуса модуля и без повреждения гарантийных стикеров). Проведение операции юстировки измерительных каналов возможно только с помощью специализированной компьютерной программы, применяемой только предприятием-изготовителем. Таким образом, конструкция модуля исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные ПО модулей приведены в таблицах 1,2.

Таблица 1 - Идентификационные данные ПО модулей исполнений А18.АВПЮ.426439.001-

02 и А18х2.АВПЮ.426439.001-03

Таблица 2 - Идентификационные данные ПО модулей исполнения А116.АВПЮ.426439.001-04

Технические характеристики

Таблица 3 - Метрологические характеристики_____

Таблица 4 - Основные технические характеристики

Знак утверждения типа

на титульный лист паспорта модуля типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 3 «Принцип действия и методы измерений» паспорта модуля.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;

ТУ 4042-001-20828824-2016 «Контроллерное оборудование на платформе автоматизации «Сфера». Технические условия».
