| Номер в госреестре | 88605-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ-110Б-I У1 |
| Изготовитель | Частное акционерное общество "Запорожтрансформатор" (ЧАО "Запорожтрансформатор"), Украина |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ-110Б-1 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструктивно трансформаторы состоят из металлического резервуара, расположенного в верхней части трансформаторов и находящегося под напряжением первичной обмотки. Металлический резервуар закреплен на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичных обмоток трансформаторов расположены в нижней части корпуса, закрыты защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформаторов. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ-110Б-Х У1 с зав. №№ 46604, 46598, 51014, 60503, 60549, 60119, 60067.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.

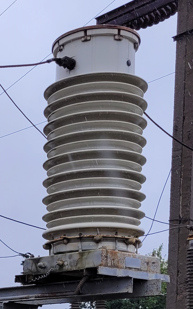

Общий вид трансформаторов тока с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы тока в обязательном порядке не предусмотрено.

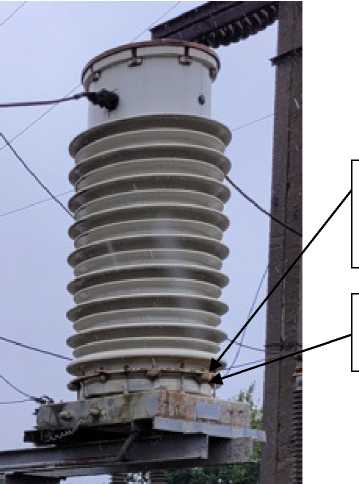

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный первичный ток 11ном, А: | 50; 100; 200; 300; 600 1) |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота переменного тока, Г ц | 50 |
| Класс точности по ГОСТ 7746: - вторичной обмотки для измерений - вторичных обмоток для защиты | 0,5 10Р |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В •А: - вторичной обмотки для измерений - вторичных обмоток для защиты | 30 30 |
| Примечание - 1) выбор номинального первичного тока осуществляется соединением секций первичной обмотки трансформатора. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 1590x670x660 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом штамповки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ-110Б-1У1 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
