| Номер в госреестре | 88607-23 |
| Наименование СИ | Пирометры инфракрасные |
| Обозначение типа СИ | AST |
| Изготовитель | Accurate Sensing Technologies Pvt. Ltd., Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры инфракрасные AST предназначены для неконтактных измерений температуры.
Конструктивно пирометры инфракрасные AST (далее пирометры) состоят из объектива, фокусирующего излучение объекта на приемник излучения, электронного блока измерений и индикации. Измеренное пирометрами значение температуры может быть передано на персональный компьютер по USB интерфейсу.
Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред. Размер контролируемого участка поверхности определяется показателем визирования пирометров.
Принцип действия основан на зависимости температуры от энергии электромагнитного (теплового) излучения объекта измерений в различных областях спектра излучения. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного электромагнитного (теплового) излучения, которое в свою очередь связано с температурой объекта согласно закону Планка. Приемник или приемники излучения в пирометрах работают на длине волны спектра излучения от 0,7 до 1,6 мкм. В пирометрах предусмотрена возможность установки значения излучательной способности объекта измерения температуры.
К данному типу пирометров относятся следующие модификации: A150, AL390, AL514, AL30, A250C+, A450C+, A250+, A450+, A250C+ FO-PL, A450C+ FO-PL. Модификации отличаются метрологическими и техническими характеристиками.
Модификации A250C+ FO-PL, A450C+ FO-PL состоят из измерительного блока и оптической головки
Для модификаций A150, AL390, AL514, AL30, A250C+, A450C+, A250+, A450+ в зависимости от наличия лазерных целеуказателей или беспараллаксной системы визирования в обозначении модификаций пирометров дополнительно могут быть включены символы «PL» (лазерный целеуказатель) и «TL» (беспараллаксная система визирования).
Нанесение знака поверки на пирометры не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке или гравируется на корпусе пирометров и имеет цифро-буквенное обозначение.
Общий вид средства измерений приведен на рисунках 1-3.

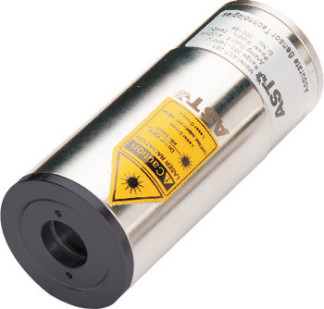

Рисунок 1 - Общий вид средства измерений А150, AL514, AL390, AL30

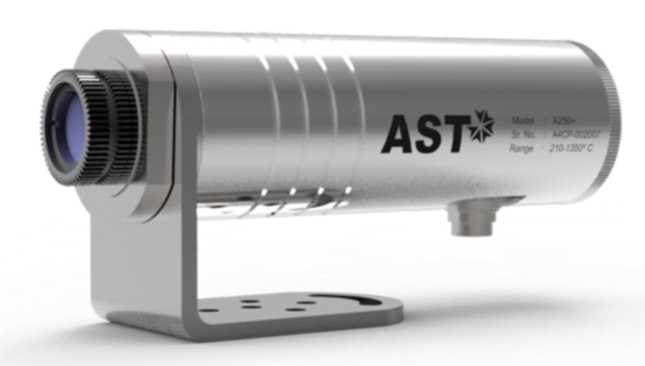

Рисунок 2 - Общий вид средства измерений A250C+, A450C+, A250+, A450+,

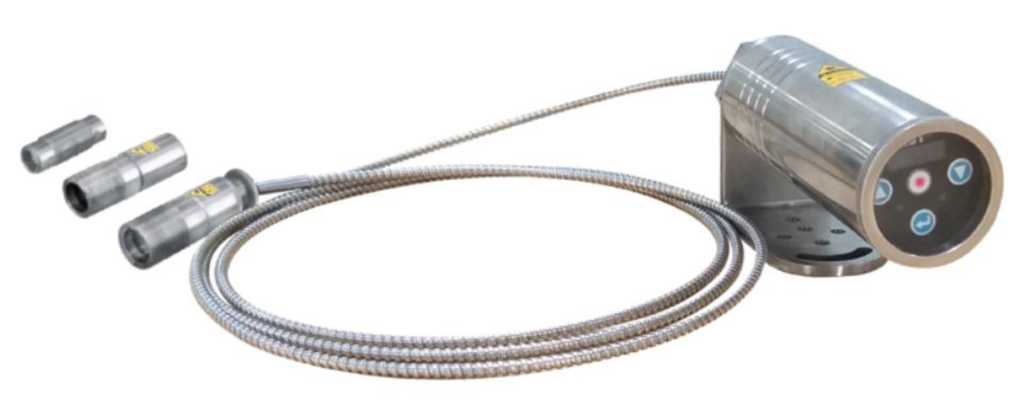

Рисунок 3 - Общий вид средства измерений A250C+ FO-PL, A450C+ FO-PL
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Пломбирование пирометров не предусмотрено.
Пирометры модификаций A150, AL390, AL514, AL30, A250C+, A450C+, A250+, A450+, A250C+ FO-Pl, A450C+ FO-PL поставляются с внешним программным обеспечение (ПО) для подключения к персональному компьютеру (ПК). Внешнее ПО позволяет изменять коэффициент излучения, выводить значение измеренной температуры на экран ПК. Внутреннее (встроенное) ПО устанавливается при изготовлении пирометров и не имеет возможности к считыванию и модификации. Информация о метрологически значимой части ПО пользователю не доступна.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | не доступно |
| Номер версии (идентификационный номер) ПО | не доступно |
| Цифровой идентификатор ПО | не доступно |
Внешнее ПО «InfraSoft», устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения пирометров к ПК с целью изменения коэффициента излучения, передачи измеренного значения температуры.
Таблица 2 - Метрологические характеристики модификаций А250С+ и А450С+
| Наименование характеристики | Значение | |
| Диапазон измерений температуры, °С | от +350 до +1000 от +475 до +1475 | от +600 до +1600 от +800 до +2500 от +1000 до +3000 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(1+0,005-1изм) | |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | ||
Таблица 3 - Метрологические характеристики модификаций А250С+ FO-PL и А450С+ FO-PL
| Модификация пирометра | А250С+ FO-PL | А450С+ FO-PL |
| Наименование характеристики | Значение | |
| Диапазон измерений температуры, °С | от +350 до +1000 от +450 до +1350 | от +600 до +1600 от +800 до +2500 от +1000 до +3000 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(1+0,005Чизм) | |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | ||
Таблица 4 - Метрологические характеристики модификаций А250+ и А450+
| Модификация пирометра | А250+ | А450+ |
| Наименование характеристики | Значение | |
| Диапазон измерений температуры, °С | от +210 до +1350 от +250 до +1800 от +300 до +2500 от +350 до +3000 | от +600 до +2500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(1+0,0031изм) | |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | ||
Таблица 5 - Метрологические характеристики модификации А150
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +75 до +700 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: от +75 °С до +400 °С включ. Св.+400 °С до +700 °С | ±3 ±(1+0,0051изм) |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | |
Таблица 6 - Метрологические характеристики модификации AL390
| Модификация пирометра | |
| Диапазон измерений температуры, °С | от +300 до +1500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,015-гИЗм) |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | |
Таблица 7 - Метрологические характеристики модификации AL514
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +300 до +1400 от +400 до +2500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С от +300 °С до +500 °С включ. св. +500 °С до +2500 °С | ±(0,015-гИЗм) ±(0,01-гИЗм) |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | |
Таблица 8 - Метрологические характеристики модификации AL3O
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +1000 от +75 до +1000 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С от 0 °С до +150 °С включ. св. +150 °С до +270 °С включ. св. +270 °С до +1000 °С | ±3 ±(0,02-гИЗм) ±(0,015-гИЗм) |
| П р и м е ч а н и е 1изм — измеренное значение температуры, °С | |
Таблица 9 - Основные технические характеристики
| Модификация пирометра | A250C+ | A450C+ | A250+ | A450+ |
| Наименование характеристики | Значение | |||
| Показатель визирования, не менее | 1:150 | 1:100 | 1:75 1:150 1:300 | 1:300 |
| Габаритные размеры (диаметрхдлина), мм, не менее | 56,0x185,5 | |||
| Рабочие условия применения: - температура окружающей среды, °С | от 0 до +70 | |||
Таблица 10 - Основные технические характеристики
| Модификация пирометра | А150 | AL514 | AL390 | AL30 |
| Наименование характеристики | Значение | |||
| Показатель визирования, не менее | 1:40 | 1:50 | 1:50 1:100 | |
| Габаритные размеры (диаметрхдлина), мм, не менее | 49,5x132,0 | 049,5x118,0 | ||
| Рабочие условия применения: - температура окружающей среды, °С | от 0 до +70 | |||
Таблица 11 - Основные технические характеристики
| Модификация пирометра | A250C+ FO-PL | A450C+ FO-PL |
| Наименование характеристики | Значение | |
| Показатель визирования, не менее | 1:150 1:300 | 1:200 |
| Габаритные размеры (диаметрхдлина), мм, не менее - измерительный блок - оптическая головка | 49,5x132,0 14,5x44,0; 25x47,5 | |
| Рабочие условия применения: - температура окружающей среды, °С | от 0 до +70 | |
наносится на титульный лист руководства по эксплуатации и на индивидуальную этикетку в соответствии с рисунком 4.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пирометр инфракрасные AST | Модификация в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | В соответствии с заказом | 1 экз. |
| Соединительный кабель 12-жильный | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
приведены в пункте глава 3 «Основы эксплуатации и установка пирометра» руководства по эксплуатации.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Accurate Sensing Technologies Pvt. Ltd.
| Зарегистрировано поверок | 124 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
