| Номер в госреестре | 88614-23 |
| Наименование СИ | Системы термолюминесцентные дозиметрические |
| Обозначение типа СИ | ДТУ-01М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный центр ЛТ" (ООО "НПЦ "ЛТ"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы термолюминесцентные дозиметрические ДТУ-01М (далее - системы ДТУ-01М) предназначены для измерений индивидуального эквивалента дозы Нр(10) фотонного излучения с помощью термолюминесцентных (ТЛ) дозиметров типов DTU-1 и DTU-2 и амбиентного эквивалента дозы Н* (10) фотонного излучения с помощью ТЛ дозиметров типов DTU-1A и DTU-2A.
Принцип действия системы ДТУ-01М основан на использовании явления термолюминесценции. Входящие в состав системы пассивные дозиметры содержат термолюминесцентные (ТЛ) детекторы - термолюминофоры на основе фторида лития (ТЛ дозиметры DTU-1 и DTU-1A) и оксида алюминия (ТЛ дозиметры DTU-2 и DTU-2A), которые за время экспозиции в процессе ношения при индивидуальном дозиметрическом контроле или в период экспозиции в контрольных точках на местности накапливают энергию, пропорциональную дозе излучения.
Считывание информации о дозе происходит при нагреве детектора на специальном нагревательном элементе в блоке термовысвечивания системы. Регистрируемый с помощью ФЭУ световой поток от нагретого до определенной температуры детектора пропорционален дозе облучения. При использовании автономного программного обеспечения (ПО) «Люмтек» дозиметрическая информация заносится в базу данных ПОДТУ-01М и отображаются в табличном или графическом виде.
В состав системы ДТУ-01М входят:
- пульт управления (ПУ) ДТУ-01М;
- блок термовысвечивания (БТВ);
- блок повторной термообработки (БПТ)
- ТЛ дозиметры DTU-1 (DTU-2) для измерений индивидуального эквивалента дозы (ИЭД) Hp (10) фотонного излучения и (или) дозиметры DTU-1A (DTU-2A) для измерений амби-ентного эквивалента дозы (АЭД) H* (10) фотонного излучения.
Дозиметры DTU-1, DTU-1A, DTU-2, DTU-2A состоят из корпуса, изготовленного из тканеэквивалентного (тк/э) материала, двух (четырех) ТЛ детекторов и фильтров для компенсации энергетической зависимости их чувствительности. Дозиметр DTU-1 содержит фильтр из алюминия толщиной 0,9±0,1мм за передней стенкой кассеты толщиной 1 г/см2 тк/э пластмассы и 2 детектора ДТГ-4 (монокристаллический фтористый литий, ТУ 436400-002-03533702-2015). Дозиметр DТU-2 содержит фильтр из меди (латуни) толщиной 0,3±0,05 мм за передней стенкой кассеты и 2 детектора ТЛД-500К (оксид алюминия, ТУ 3909-2069200-01-87). Дозиметр DrU-1A содержит фильтр из алюминия толщиной 0,9±0,1мм за передней и задней стенками кассеты и от 2 до 4-х детекторов ДТГ-4. Дозиметр DrU-2A содержит фильтр из меди (латуни) толщиной 0,3±0,05 мм за передней и задней стенками кассеты и от 2 до 4-х детекторов ТЛД-500К.
Количество ТЛ детекторов в дозиметрах DTU-1A и DTU-2A определяет потребитель. На корпусе дозиметра имеется маркировка из семи цифр и букв DTU. Первая цифра обозначает тип дозиметра: «0 или 1» соответствует DTU-1, «2» соответствует DTU-2, «3» соответствует DTU-1A, «4» соответствует DTU-2A. Остальные шесть цифр - серийный номер дозиметра.
В системе ДТУ-01М реализован пиковый метод измерения. ПУ системы управляет процессом считывания информации о накопленной дозе и имеет цифровое табло, отражающее максимальное количество импульсов в главном пике термовысвечивания в вольтах. Переход от показаний на цифровом табло ПУ к значениям индивидуального и амбиентного эквивалентов дозы Нр(10) и Н*(10) в единицах «мЗв» осуществляется с помощью калибровочного коэффициента, полученного в процессе поверки (калибровки) системы ДТУ-01М с набором ТЛ дозиметров определенного типа.
Размещение ТЛ детектора на нагревательном элементе в БТВ осуществляется с помощью пинцета.
ТЛ детектор нагревается в БТВ в линейном режиме с постоянной скоростью до определенной температуры в соответствии с выбранным режимом измерения. Выбор режима нагрева, соответствующего типу ТЛ детектора, а также выбор контролируемой во время измерения величины - фототока или температуры нагрева детектора в БТВ, осуществляется переключением соответствующих тумблеров на передней панели ПУ.
Для повышения точности измерений малых доз (менее 1 мЗв) в БТВ предусмотрена возможность прокачки измерительной камеры азотом высокой чистоты. Подача азота в камеру (и отвод из камеры) осуществляется через специальные штуцеры на корпусе БТВ и позволяет снизить уровень хемилюминесценции.
Система ДТУ-01М может быть дополнительно укомплектована интерфейсной платой для подключения к персональному компьютеру и ПО «Люмтек», обеспечивающим обработку результатов измерений, расчет ИЭД Hp(10) и АЭД H*(10) с учетом калибровочных коэффициентов ТЛ детекторов, создание и хранение базы данных.
Общий вид системы ДТУ-01М представлен на рисунке 1.
Пломбирование составных частей системы ДТУ-01М не предусмотрено.
Нанесение знака поверки на ПУ системы ДТУ-01М не предусмотрено.
Заводской номер системы ДТУ-01М в виде цифрового обозначения и год изготовления наносятся на табличку на задней стенке корпуса ПУ (рисунок 2).

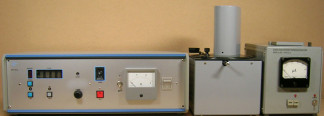

Рисунок 1 - Общий вид системы термолюминесцентной дозиметрической ДТУ-01М

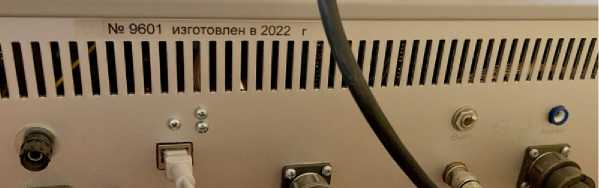

Рисунок 2 - Маркировочная табличка на задней стенке корпуса ПУ
Система ДТУ-01М может комплектоваться интерфейсной платой для подключения к персональному компьютеру и автономным программным обеспечением (ПО) «Люмтек», устанавливаемым на персональный компьютер (ПК) с операционной системой Windows.
ПО «Люмтек» обеспечивает обработку результатов измерений, расчет ИЭД Hp(10) и АЭД H*(10) с учетом калибровочных коэффициентов ТЛ детекторов, создание и хранение базы данных.
Разделение ПО с выделением метрологически значимой части не предусмотрено. Метрологически значимым является все ПО.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты системы ДТУ-01М от непреднамеренных и преднамеренных изменений соответствует уровню «низкий».
Таблица 1 - Идентификационные данные ПО системы ДТУ-01М
| Идентификационные данные (признаки) | Значения |
| Наименование ПО | Люмтек |
| Идентификационное наименование ПО | lumpr.exe |
| Номер версии (идентификационный номер) ПО | 1.1.2 |
| Цифровой идентификатор ПО (CRC32) | CFFBB1C6 |
аблица 2 - Метрологические характеристики системы ДТУ-01М
| Наименование характеристики | Значение |
| Диапазон измерений ИЭД Нр(10) фотонного излучения, Зв | |
| - с дозиметрами DTU-1 | от 140’4 до 50 |
| диапазон содержит поддиапазоны: 0 | от 1Ч0’4 до 140’3 |
| 1 | от 140’3 до 140’2 |
| 2 | от 140’2 до 1-10’1 |
| 3 | от 1-10"1 до 1 |
| 4 | от 1 до 10 |
| 5 | от 10 до 50 |
| - с дозиметрами DTU-2: | от 140’5 до 5 |
| диапазон содержит поддиапазоны: 0 | от 140’5 до 1Ч0’4 |
| 1 | от 1Ч0’4 до 140’3 |
| 2 | от 140’3 до 140’2 |
| 3 | от 140’2 до 1-10’1 |
| 4 | от 1-10’1 до 1 |
| 5 | от 1 до 5 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений АЭД Н*(10) фотонного излучения, Зв - с дозиметрами DTU-1A диапазон содержит поддиапазоны: 0 1 2 3 4 5 - с дозиметрами DTU-2A диапазон содержит поддиапазоны: 0 1 2 3 4 5 | от 1Ч0’4 до 50 от 1Ч0’4 до 140’3 от 140’3 до 140’2 от 140’2 до 1-10-1 от 1-10-1 до 1 от 1 до 10 от 10 до 50 от 140’5 до 5 от 140’5 до 1Ч0’4 от 1Ч0’4 до 140’3 от 140’3 до 140’2 от 140’2 до 1-10-1 от 1-10-1 до 1 от 1 до 5 |
| Пределы допускаемой основной относительной погрешности системы ДТУ-01М при измерении ИЭД Нр(10) и АЭД Н (10), % | ±20 |
| Порог регистрации ИЭД Hp(10) и АЭД Н*(10), мЗв, не более - с дозиметрами DTU-1 (DTU-1A) - с дозиметрами DTU-2 (DTU-2A) | 0,05 0,01 |
| Диапазоны регистрируемых энергий фотонов, МэВ - с дозиметрами DTU-1 при измерении Нр(10) - с дозиметрами DTU-1A при измерении Н*(10) - с дозиметрами DTU-2 и DTU-2A при измерении Нр(10) (Н*(10) | от 0,015 до 20 от 0,030 до 20 от 0,080 до 3,0 |
| Энергетическая зависимость чувствительности в указанных диапазонах энергий фотонов для дозиметров DTU-1, DTU-2, DTU-1A DTU-2A, %, не более | ±30 |
| Анизотропия чувствительности дозиметров относительно чувствительности при нормальном угле падения, %, не более: - для дозиметров типа DTU-1 (DTU-2) при энергии фотонов 65 кэВ в диапазоне углов ±60о - для дозиметров типа DTU-1A (DTU-2A) при энергии фотонов 662 кэВ в диапазоне углов ± 180о | ±15 ±15 |
| Нестабильность системы за 24 часа непрерывной работы, %, не более | ±5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % | от +15 до +25 от 86,0 до 106,7 от 30 до 80 |
аблица 3 - Основные технические характеристики системы ДТУ-01М
| Наименование характеристики | Значение |
| Условия эксплуатации системы ДТУ-01М: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +30 °C и при более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа | от +10 до +35 75 от 84,0 до 106,7 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации дозиметров: | |
| - температура окружающего воздуха, °C | от -30 до +50 |
| - относительная влажность воздуха при температуре +35 °C и при | |
| более низких температурах без конденсации влаги, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы, ч, не менее | 24 |
| Время измерения одного детектора, с, не более | 60 |
| Электропитание от однофазной сети переменного тока | |
| - напряжение, В | 230 ^5 |
| - частота, Г ц | 50±1 |
| Потребляемая считывателем мощность, Вт, не более | 120 |
| Габаритные размеры составных системы ДТУ-01М, мм, не более | |
| - пульт управления | |
| длина | 470 |
| ширина | 320 |
| высота | 170 |
| - блок термовысвечивания | |
| длина | 190 |
| ширина | 170 |
| высота | 280 |
| - блок повторной термообработки | |
| длина | 255 |
| ширина | 185 |
| высота | 165 |
| - кассета дозиметра DTU-1, DTU-2 | |
| длина | 42 |
| ширина | 27 |
| высота | 18 |
| - кассета дозиметра DTU-1A, DTU-2A | |
| длина | 42 |
| ширина | 27 |
| высота | 27 |
| Масса составных системы ДТУ-01М, кг, не более | |
| - пульт управления | 8,9 |
| - блок термовысвечивания | 4,7 |
| - блок повторной термообработки | 5,1 |
| - кассета дозиметра DTU-1, DTU-2 | 0,0075 |
| - кассета дозиметра DTU-1A, DTU-2A | 0,015 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет | 6 |

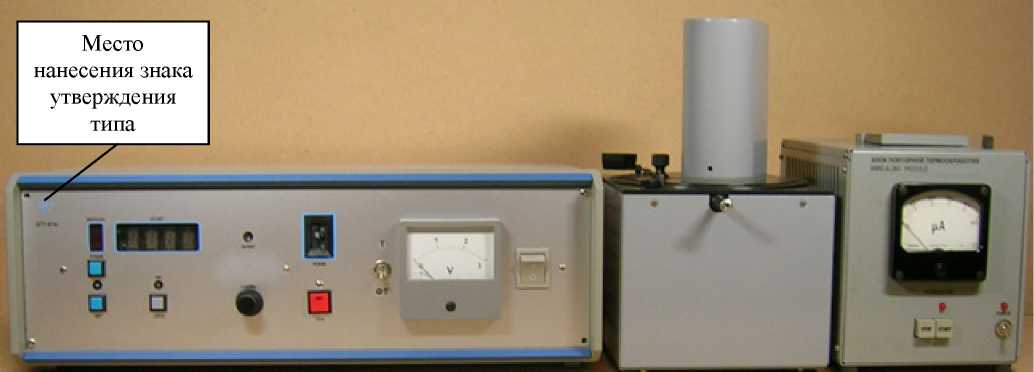

наносится методом компьютерной графики на передней панели ПУ системы ДТУ-01М слева вверху и на титульный лист Руководства по эксплуатации
Таблица 3 - Комплект поставки системы ДТУ-01М
| Наименование | Обозначение | Количество, шт |
| Система ДТУ-01М в составе: | ДШД 5.182.001-032 | 1 |
| Пульт управления ДТУ-01М | ДШД 5.182.001 | 1 |
| Блок термовысвечивания | ДШД 5.182.002 | 1 |
| Блок повторной термообработки | ДШД 5.182.032 | 1 |
| Дозиметр DTU-1 | ДШД 5.182.021 | 20* |
| Дозиметр DTU-2 | ДШД 5.182.022 | ** |
| Дозиметр DTU-1A | ДШД 5.182.023 | ** |
| Дозиметр DTU-2A | ДШД 5.182.024 | ** |
| Кабель питания | ДШД 5.182.003 | 1 |
| Плата интерфейсная | ДШД 5.182.016 | 1*** |
| Кабель интерфейса | ДШД 5.182.015 | 1*** |
| Диск с программным обеспечением | ДШД 5.182.014 | 1*** |
| Кассета транспортная | ДШД 5.182.013 | ** |
| Руководство по эксплуатации | ДШД-4362-182-73418598-22РЭ | 1 |
| Формуляр | ДШД-4362-182-73418598-22ФО | 1 |
| Методика поверки | - | 1 |
| *В комплект системы ДТУ-01М входит набор дозиметров DTU-1 для поверки в количестве 20 штук. Дополнительное количество дозиметров данного типа по согласованию с Заказчиком. “Поставка и количество по согласованию с Заказчиком. ***Поставка по требованию Заказчика. | ||
приведены в разделе 4 документа ДШД-4362-182-73418598-22 РЭ «Системы термолюминесцентные дозиметрические ДТУ-01М. Руководство по эксплуатации».
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ Р МЭК 1066-93 Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды. Общие технические требования и методы испытаний;
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2314;
ДШД-4362-182-73418598-22ТУ Системы термолюминесцентные дозиметрические ДТУ-01М. Технические условия.
