| Номер в госреестре | 88615-23 |
| Наименование СИ | Модули контроля и управления |
| Обозначение типа СИ | МКУ-0218 |
| Изготовитель | Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО"), г. Псков |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контроля и управления МКУ-0218 (далее - модули) предназначены для измерений и преобразований входных сигналов от первичных преобразователей в виде силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянного тока и частоты в значение измеряемой физической величины.
Принцип действия модулей основан на измерении электрических сигналов, поступающих через измерительные каналы от датчиков, преобразовании их в цифровой код, обработке результатов по заданному алгоритму.
Состав модуля МКУ-0218:
- блок контроля и управления (МКУ-0218.БКУ) - предназначен для приема измерений и обработки сигналов от первичных датчиков системы магнитного подвеса;
- блок формирователей тока (МКУ-0218.БФТ) - предназначен для формирования токов в обмотках активных магнитных подшипниках по заданному алгоритму обработки сигналов блока контроля и управления.
Конструктивно блоки выполнены в стальных или алюминиевых корпусах, обеспечивающих:
- одностороннее фронтальное подключение внешних кабельных линий;
- обслуживание электронных плат и отдельных компонентов без демонтажа блоков от мест установки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на идентификационную табличку, на фронтальную плоскость блока контроля и управления и на боковую плоскость блока формирователей тока, что обеспечивает идентификацию каждого экземпляра МКУ в течение всего срока эксплуатации. Места нанесения заводского номера представлены на рисунках 1 и 2.
Конструкцией модулей не предусмотрено пломбирование.
Нанесение знака поверки на модули не предусмотрено.

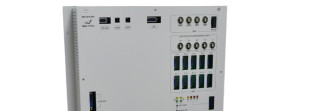

Общий вид модулей с указанием места нанесения знака утверждения типа представлен на рисунке 1.
а)
КОНТРОЛЬ ЧАСТОТЫ ВРАЩЕНИЯ КОНТРОЛЬ ПОЛОЖЕНИЯ РОТОРА
заводского номера, знака утверждения типа
б)
а) - МКУ-0218.БКУ, б) - МКУ-0218.БФТ Рисунок 1 - Общий вид модулей
Место нанесения

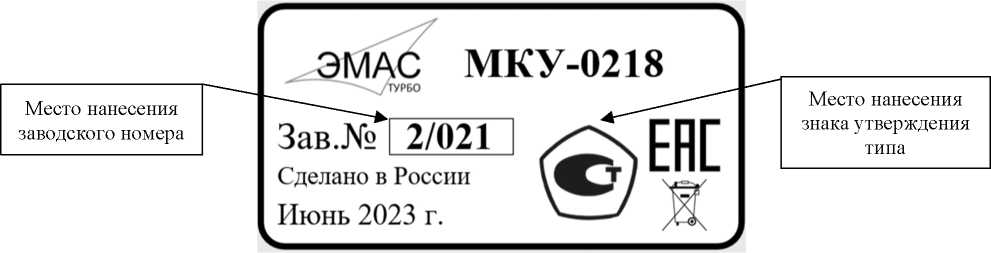

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (далее - ПО) модулей является встроенным и метрологически значимым. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализована с помощью авторизации пользователя, паролей и ведения журнала событий.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | SMP.Model-v03; |
| Номер версии (идентификационный номер ПО), не ниже | 03 |
| Цифровой идентификатор ПО | 1e71e457 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Измерительные каналы линейных перемещений ротора | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 3,3 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения постоянного тока, % | ±5 |
| Количество каналов, шт. | 5 |
| Измерительные каналы тока рабочих обмоток | |
| Диапазон измерений силы постоянного тока, А | от 0 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, % | ±7,5 |
| Количество каналов, шт. | 10 |
| Измерительные каналы температуры рабочих обмоток | |
| Диапазон измерений силы постоянного тока от первичных преобразователей температуры, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока от первичных преобразователей температуры, % | ±2,5 |
| Количество каналов, шт. | 10 |
| Измерительные каналы температуры блока контроля и управления | |
| Диапазон измерений электрического сопротивления постоянного тока от первичных преобразователей температуры, Ом | от 40 до 3000 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянного тока от первичных преобразователей температуры, % | ±10 |
| Количество каналов, шт. | 5 |
Продолжение таблицы 2
| 1 | 2 |
| Измерительные каналы частоты вращения | |
| Диапазон измерений частоты, Гц | от 2 до 833 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Г ц | ±2 |
| Количество каналов, шт. | 4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания от источника постоянного тока, В - напряжение питания от источника постоянного тока, В | от 19,2 до 30 от 150 до 300 |
| Потребляемая мощность, Вт, не более: | 300 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - для МКУ-0218.БКУ - для МКУ-0218.БФТ | 495x381x60 495x410x370 |
| Масса, кг, не более: - для МКУ-0218.БКУ - для МКУ-0218.БФТ | 9,0 25,0 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 10 до 90 от 84,0 до 106 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист эксплуатационной документации типографским способом и на идентификационную табличку модуля в соответствии с рисунками 1 и 2.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль контроля и управления МКУ-0218 | - | 1 шт. |
| Паспорт | ПФТР.421413.001.МКУ-0218.ПС | 1 экз. |
| Руководство по эксплуатации | ПФТР.421413.001 .МКУ-0218.РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •Ю-16 до 100 А»;
ПФТР.421413.001 ТУ «Модуль контроля и управления МКУ-0218. Технические условия».
