| Номер в госреестре | 88616-23 |
| Наименование СИ | Приборы малогабаритные автоматизированные для измерения размеров колес |
| Обозначение типа СИ | МАИК |
| Изготовитель | Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы малогабаритные автоматизированные для измерения размеров колес МАИК (далее - приборы МАИК) предназначены для измерения диаметра и толщины гребня колес железнодорожных вагонов при их изготовлении и ремонте.
К микропроцессорному контроллеру подключены датчики положения, формирующие сигналы, пропорциональные диаметру колеса и толщине его гребня. Встроенная программа производит обработку полученных сигналов, запоминает результаты измерений в памяти, формирует режимы работы при управлении от клавиатуры и формирует сообщения на индикаторе.
Устройство состоит из балки измерительной, на которой по краям установлены опорные ролики, образующие базу измерителя, и датчики для измерения диаметра колеса и толщины гребня. На балке установлен пульт с микропроцессорным контроллером, индикатором, клавиатурой и блоком питания.
Ролики упоров обеспечивают базирование точки измерения диаметра колеса относительно внутренней грани колеса. Датчик толщины гребня имеет ролик, обеспечивающий базирование точки измерения толщины гребня относительно вершины гребня.
В комплекте поставляется устройство сопряжения с ПЭВМ для передачи результатов измерений на компьютер.
Общий вид средства измерений приведен на рисунках 1 и 2.

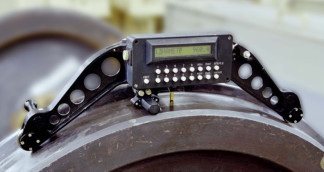

Рисунок 1 - Общий вид приборов малогабаритных автоматизированных для измерения размеров колес МАИК
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов МАИК осуществляется на боковой поверхности блока обработки и вывода показаний. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера наносятся методом штамповки на заводскую табличку, закрепленную на корпусе приборов МАИК, и имеют цифровое обозначение.
Места пломбирования обозначены стрелками на рисунке 2.

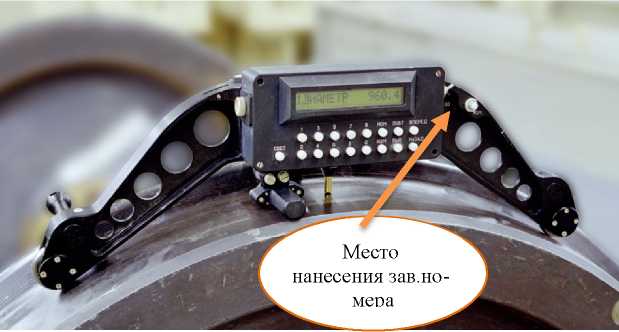

Рисунок 3 - Место нанесения заводского номера приборов МАИК (указан стрелкой).

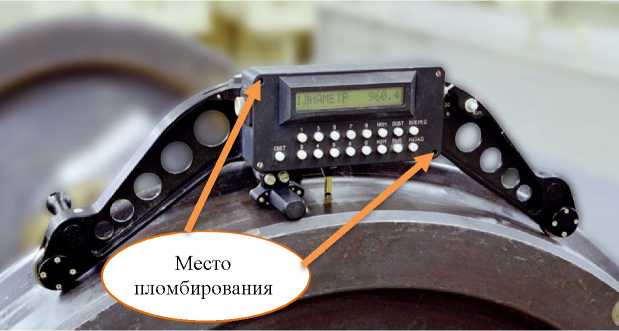

Рисунок 2 - Места пломбирования приборов МАИК (указаны стрелкой).
Программное обеспечение ПО «МАИК» установлено на плате приборов МАИК, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков приборов МАИК, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения приборов МАИК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения шаблонов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «МАИК» |
| Номер версии (идентификационный номер) ПО | Не ниже V120C |
| Цифровой идентификатор ПО | _ |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики приборов МАИК представлены в таблицах 2 и 3.
Таблица - 2. Метрологические характеристики приборов малогабаритных автоматизированных для измерения размеров колес МАИК.______________________________
| Наименование характеристики | Значение |
| Диапазон измерений диаметров колес, мм: | от 844 до 964 включ. |
| Пределы допускаемой основной абсолютной погрешности измерений диаметра, мм | ±0,1 |
| Диапазон измерений толщины гребня, мм: | от 24 до 34 включ. |
| Пределы допускаемой основной абсолютной погрешности измерений толщины гребня, мм | ±0,2 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности, мм | ±0,1 |
Таблица - 3. Технические характеристики приборов малогабаритных автоматизированных
для измерения размеров колес МАИК
| Наименование характеристики | Значение |
| Напряжение питания, В | от 5,9 до 7,5 включ. |
| Потребляемая мощность (средняя), не более, мВт | 300 |
| Масса, не более, кг | 3,0 |
| Габаритные размеры, мм длина ширина высота | 540 180 210 |
| Нормальные условия применения: Температура окружающей среды, °С Относительная влажность воздуха, % не более | от +15 до +25 80 |
| Рабочие условия применения: Температура окружающей среды, °С Относительная влажность воздуха, % не более | от -15 до +45 80 |
| Средняя наработка на отказ, ч | 12000 |
| Средний срок службы, лет | 10 |

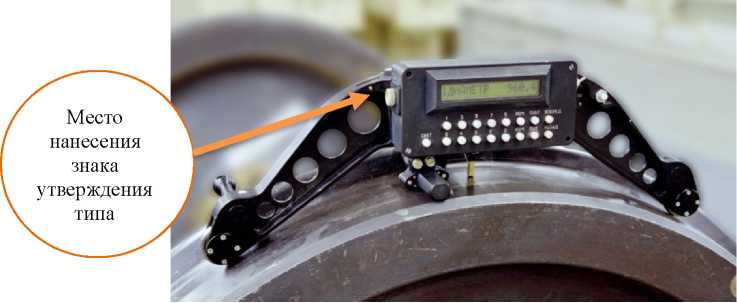

наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус приборов МАИК методом наклейки.
Таблица 4 - Комплект поставки приборов малогабаритных автоматизированных для изме-
• рения размеров колес МАИК__________________________________________________
| Наименование | Обозначение | Количество |
| Приборы малогабаритные автоматизированные для измерения размеров колес | МАИК | 1 шт. |
| Блок сопряжения | МАИК.12.000 | 1 шт. |
| Диск МАИК-ПО | MAHK00.V120C | 1 шт. |
| Комплект аккумуляторов и зарядное устройство* | - | 1 шт. |
| Руководство по эксплуатации | МАИК.00.00 РЭ | 1 экз. |
| Паспорт | МАИК.00.00 ПС | 1 экз. |
| *Примечание: комплект аккумуляторов и зарядное устройство поставляются по дополнительному соглашению. | ||
приведены в разделе 2 «Использование по назначению» документа МАИК.00.00 РЭ «Приборы малогабаритные автоматизированные для измерения размеров колес МАИК. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
МАИК 00.00 ТУ «Приборы малогабаритные автоматизированные для измерения размеров колес МАИК. Технические условия».
