| Номер в госреестре | 88617-23 |
| Наименование СИ | Ваттметры поглощаемой мощности |
| Обозначение типа СИ | PLNR-18 |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности PLNR-18 (далее - ваттметры) предназначены для измерения средней мощности синусоидальных сверхвысокочастотных (далее - СВЧ) сигналов.
Принцип работы ваттметров основан на преобразовании энергии СВЧ сигналов в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведенной к нему мощности СВЧ сигнала с помощью аналого-цифрового преобразователя.
Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.
К настоящему типу средств измерений относятся ваттметры следующих модификаций: PLNR-18/1, PLNR-18/2, PLNR-18/3, PLNR-18/4, которые отличаются диапазоном рабочих частот и диапазоном измерений мощности.
Для предотвращения несанкционированного доступа ваттметры имеет защитную наклейку завода-изготовителя, разрушающуюся при вскрытии корпуса.
Общий вид ваттметров, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер (этикетка/шильдик), идентифицирующий каждый экземпляр ваттметра, а также знак поверки (наклейка) наносится на корпус ваттметра.

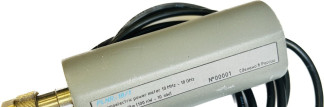

Место наклейки знака
утверждения типа
Место пломбировки от несанкционированного доступа
Место нанесения
знака поверки
Место нанесения заводского номера

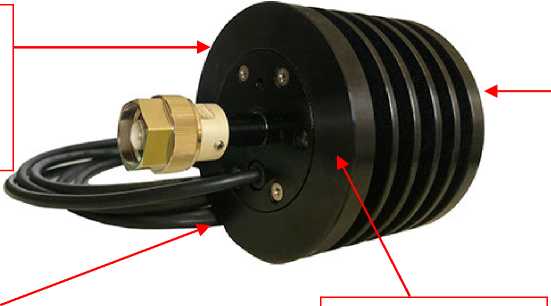

Рисунок 1 - Общий вид ваттметров PLNR-18/1, PLNR-18/2
Место пломбировки от несанкционир ованного доступа
Место наклейки знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки
Рисунок 2 - Общий вид ваттметров PLNR-18/3, PLNR-18/4
Программное обеспечения (далее - ПО) выполняет функции: управление работой ваттметров. ПО не может быть использовано отдельно от измерительно-вычислительной платформы ваттметров. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PowerViewer.exe |
| Номер версии (идентификационный номер) ПО, не ниже | Version 1.0 |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение | |||
| PLNR-18/1 | PLNR-18/2 | PLNR-18/3 | PLNR-18/4 | |
| Диапазон рабочих частот, Г ц | от 1,0-107 до 1,84010 | от 0 до 1,8-1010 | ||
| Диапазон измерений мощности, Вт | от 1-10’7 до 140’2 | от 1 • 10-4 до 1-101 | от 1-10’2 до 1-101 | от 1,040’2 до 2,5-101 |
| КСВН входа, в диапазоне частот, не более: от 0,01 до 0,10 ГГц включ. от 0 до 3,0 ГГц включ. св. 0,10 до 12,0 ГГц включ. св. 3 до 12 ГГц включ. св. 12 до 18 ГГц включ. | 1,40 1,30 1,40 | - 1,15 - 1,30 1,40 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение | |||
| PLNR-18/1 | PLNR-18/1 | PLNR-18/1 | PLNR-18/1 | |
| Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, диапазоне частот, %: от 0 до 12 ГГц включ. св. 12 до 18 ГГц включ. | ±4 ±6 | |||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |||
| PLNR-18/1 | PLNR-18/2 | PLNR-18/3 | PLNR-18/4 | |
| Тип соединителя входного разъема | N-тип, тип III (вилка) | |||
| Нормальные условия: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 | |||
| Габаритные размеры, мм, не более: длина диаметр | 140 45 | 110 80 | ||
| Масса, кг, не более | 0,3 | 1,0 | ||
Наносится на корпус ваттметра в виде наклейки и на титульный лист руководства по эксплуатации (РЭ) типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Ваттметр поглощаемой мощности | PLNR-18/1, PLNR-18/2, PLNR-18/3, PLNR-18/4 | по заказу |
| Комплект программного обеспечения 1) | - | 1 |
| Ящик укладочный2) | - | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | ПЛНР.713177.006РЭ | 1 |
| Примечания: 1) На внешнем носителе. 2) Поставляется по согласованию с заказчиком | ||
приведены в части 2 «Использование по назначению» документа ПЛНР.713177.004 РЭ
«Ваттметры поглощаемой мощности PLNR-18. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ПЛНР.713177.002ТУ «Ваттметры поглощаемой мощности PLNR-18. Технические условия».
| Зарегистрировано поверок | 52 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
