| Номер в госреестре | 88618-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-70 |
| Изготовитель | Общество с ограниченной ответственностью "Юрмашевский завод металлоконструкций" (ООО "ЮЗМК"), Республика Башкортостан, г. Уфа |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-70 (далее - резервуар) предназначен для приема и подземного хранения дизельного топлива.
Резервуар РГС-70 представляет собой стальную сварную конструкцию, состоящую из цилиндрической части, двух усеченно-конических днищ и оборудования, обеспечивающего его эксплуатацию.
Принцип действия резервуара основан на измерении объема при приеме и подземном хранении дизельного топлива в соответствии с градуировочной таблицей.
Вариант установки резервуаров - подземный.
Место расположения резервуара, Россия, 353539, Краснодарский край, Темрюкский район, пос. Стрелка, ул. Дубовый рынок, 1/1.
В конструкции резервуара РГС-70 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр и буквенно-цифровое обозначения типа состоящего из букв русского алфавита и арабских цифр, однозначно идентифицирующие резервуар, нанесены в место, доступное для чтения, на внешнюю поверхность крышки резервуара методом окрашивания, обеспечивающее их сохранность в течении всего срока службы резервуара, краской с использованием трафаретов и в паспрот резервуара типографским способом.
Эскиз общего вида резервуара РГС-70 заводской номер 58 представлен на рисунке 1.
Фотография замерного люка резервуара РГС-70 заводской номер 58, места нанесения наименования, обозначения и заводского номера представлена на рисунке 2.

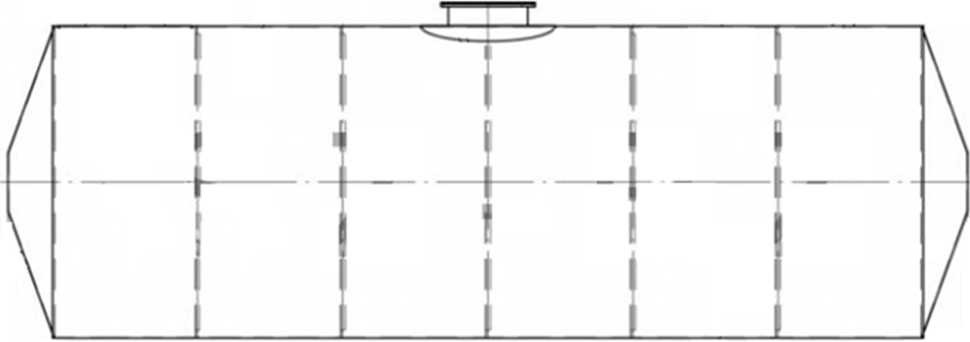

Рисунок 1 - Эскиз общего вида резервуара РГС-70 заводской номер 58
Место нанесения заводского номера

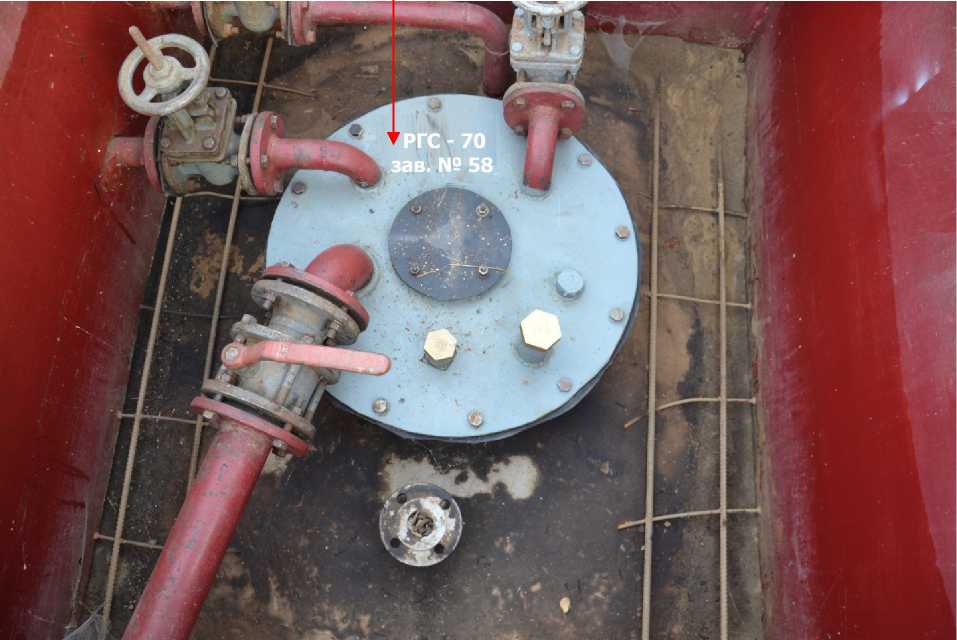

Рисунок 2 - Фотография замерного люка резервуара РГС-70 заводской номер 58, места нанесения наименования, обозначения и заводского номера
Пломбирование (нанесение знака поверки) резервуара РГС-70 заводской номер 58 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 70 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % (объёмный метод) | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Внутренний диаметр резервуара (номинальное значение), мм | 3100 |
| Длина цилиндрической части (номинальное значение), мм | 9000 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-70 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Методика выполнения измерений объёма (вместимости) резервуара изложена в разделе 10 «Сведения о методе измерений» паспорта резервуара стального горизонтального цилиндрического РГС-70 заводской номер 58.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. «Резервуары стальные горизонтальные цилиндрические. Методика поверки» (Приложение К).
