| Номер в госреестре | 88620-23 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | A-Flow |
| Изготовитель | Компания "A FLOW CHINA", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие A-Flow (далее - приборы) предназначены для измерений избыточного давления жидкостей, газов и пара, а также вакуумметрического и мановакуумметрического давления пара и газообразных сред в резервуарах, емкостях, трубопроводах, в различных гидравлических и пневматических системах. Исполнения приборов, оснащенных сигнализирующими устройствами, также предназначены для управления электрическими цепями, путем замыкания или размыкания их при заданном значении давления или вакуума.
По принципу действия приборы относятся к деформационным манометрам, в которых давление определяется по величине деформации и перемещения упругого чувствительного элемента.
Приборы состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.
Корпуса приборов изготавливаются из нержавеющей стали, окрашенной углеродистой стали, никелированной латуни, монеля, алюминия, пластика или фенольной смолы.
Упругий чувствительный элемент представляет собой трубчатую или коробчатую пружину.
Передаточный механизм преобразует перемещение свободного конца или центра упругого чувствительного элемента, вызываемое действием давления измерительной среды, в круговое движение показывающей стрелки.
В качестве защитного стекла в приборах применяются минеральные защитные стекла, минеральные защитные стекла ламинированные или органические защитные стекла, органические защитные стекла с защитной пленкой.
Приборы выпускаются в следующих исполнениях G10, G11, G12.1, G13, G14, G20, G21, G22, G30, G31, G32, G33, G40, G41, G42, G43, G50, G70, G72, G74, G75, G76 и G77, которые различаются метрологическими и техническими характеристиками.
В конструкции приборов исполнений G20, G21, G22 G30, G31, G32 предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином) для повышения износоустойчивости и виброустойчивости приборов для использования их при измерении давления с высокими динамическими нагрузками и в условиях вибраций.
Приборы исполнения G50 имеют корректор нуля, расположенный на защитном стекле.
Приборы исполнения G70, G72, G74 имеют сигнализирующие устройство с электроконтактами с магнитным поджатием, приборы исполнения G75 и G76 - с индуктивными электроконтактами, приборы исполнения G77 - с микровыключателями.
Приборы исполнений G43 и G76 с диафрагменными разделителями сред могут использоваться для измерений давления высоко- или низкотемпературных, агрессивных, сильновязких, абразивных, токсичных, несущих взвешенные твердые частицы, а также кристаллизующихся сред.
Приборы имеют радиальное и осевое расположение штуцера, с и без монтажного фланца на передней или задней панели корпуса, с одной или двумя шкалами.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией приборов предусмотрена возможность установки демпфера, вворачиваемого в канал штуцера.
Структура условного обозначения манометров при заказе и в документации другой продукции:
| Манометр показывающий A-Flow | XXX | -Y1 | -Y2 | -Y3 | -Y4 | Y5 | -Y6 | -Y7 | -Y8 | |
| Исполнение манометра | ||||||||||
| Материал защитного стекла: | ||||||||||
| - стекло (по умолчанию) | ||||||||||
| - пластик с защитной пленкой | 1 | |||||||||
| Материал корпуса: | ||||||||||
| - алюминий | A | |||||||||
| - пластик черный | B | |||||||||
| - углеродистая сталь | C | |||||||||
| - фенольный корпус | H | |||||||||
| - монель | M | |||||||||
| - хромированная углеродистая сталь | P | |||||||||
| - нержавеющая сталь | S | |||||||||
| Подключение к процессу (тип и размер резьбы | ||||||||||
| 10M - M10x1 | 2G - G%” | 2N - NPT%’ | ||||||||
| 12M - M12x1,5 | 4G - G%” | 4N - NPT%’ | ” | |||||||
| 20M - M2 0x1,5 | 8G - G/” | 8N - NPT// | ” | |||||||
| Размер шкалы | ||||||||||
| Конфигурация | ||||||||||
| - штуцер снизу | A | |||||||||
| - штуцер сзади по центру | B | |||||||||
| - штуцер сзади снизу | C | |||||||||
| - с передним фланцем, штуцер снизу | E | |||||||||
| - с передним фланцем | F | |||||||||
| - с задним фланцем | R | |||||||||
| - со скобой | U | |||||||||
| Верхнее значение | диапазона измерений, единица измерений | |||||||||
| Действие электроконтактов (для G70, G72, G74, G75, G76) Форма микропереключателей (для G77) | ||||||||||
| - один контакт, замыкающийся при достижении значения настройки | М1 | |||||||||
| - один контакт, размыкающийся при достижении | значения настройки | М2 | ||||||||
| - два контакта, замыкающиеся при достижении значения настройки | М11 | |||||||||
| Манометр показывающий A-Flow | XXX | -Y1 | -Y2 | -Y3 | -Y4 | Y5 | -Y6 | -Y7 | -Y8 | |
| - два контакта, левый замыкающийся, правый размыкающийся | М12 | |||||||||
| - два контакта, левый размыкающийся, правый замыкающийся | М21 | |||||||||
| - два контакта, размыкающиеся при достижении значения настройки | М22 | |||||||||
| - одна точка настройки | 1М | |||||||||
| - две точки настройки | 2М | |
| Опции (для заказа) | ||
| - очистка для измерений давления кислорода | ОХ | |
| - демпфер | RS | |
| - заполнение глицерином | GW | |
| - класс точности 0,25 | CL0.25 | |
| - класс точности 1,0 | CL1.0 | |
| - класс точности 1,6 | CL1.6 | |
| - винт для настройки | AK | |
| - насечка под монтажный фланец | BF | |
| - выдуваемая задняя стенка | BO | |
| - электрополировка | EP | |
| - указатель рабочего давления красного цвета | RP | |
| - указатель рабочего давления синего цвета | BP | |
| - указатель максимального давления | MP | |

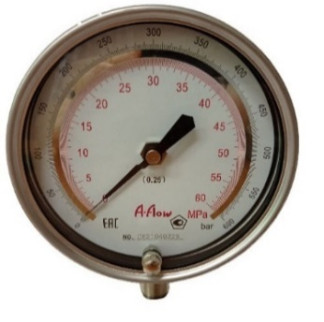

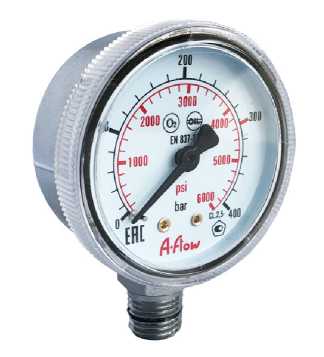

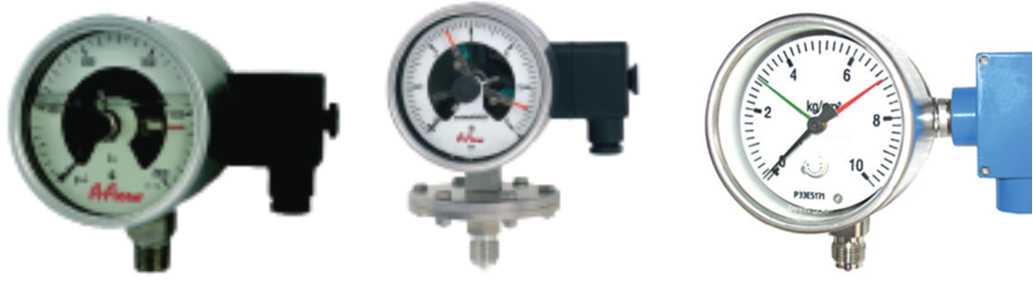

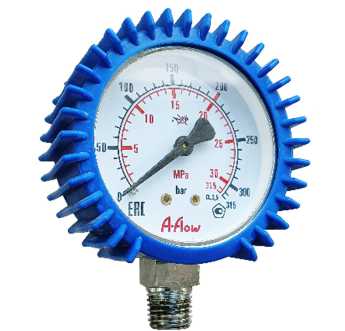

Общий вид приборов представлен на рисунке 1.
G10
G13
G14
G20
G21
G22
G30
G31
G32
G33
G40
G41
G42
G43
G50
G70
G72
G74
G75 G76 G77
G12.1
G11
Рисунок 1 - Общий вид приборов

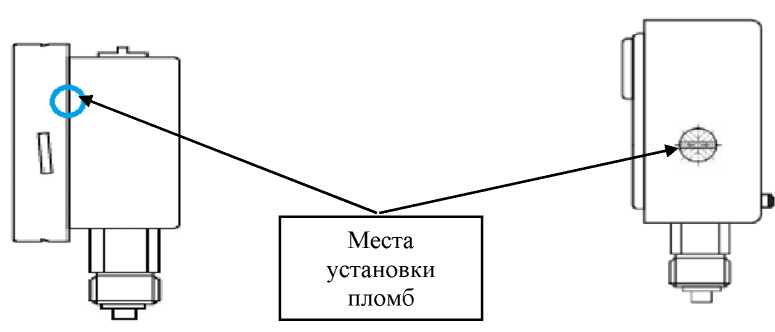

Защита от несанкционированного доступа для манометров исполнений G20, G30 и G42 осуществляется соединением защитного стекла с корпусом прибора с помощью завальцованного кольца из нержавеющей стали. Для других исполнений защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить, или при помощи опломбирования винта крепления кольца к корпусу прибора пломбой. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции. Схемы пломбировок, предотвращающих доступ к элементам конструкции, представлены на рисунке 2.
Рисунок 2 - Схемы пломбировки манометров от несанкционированного доступа

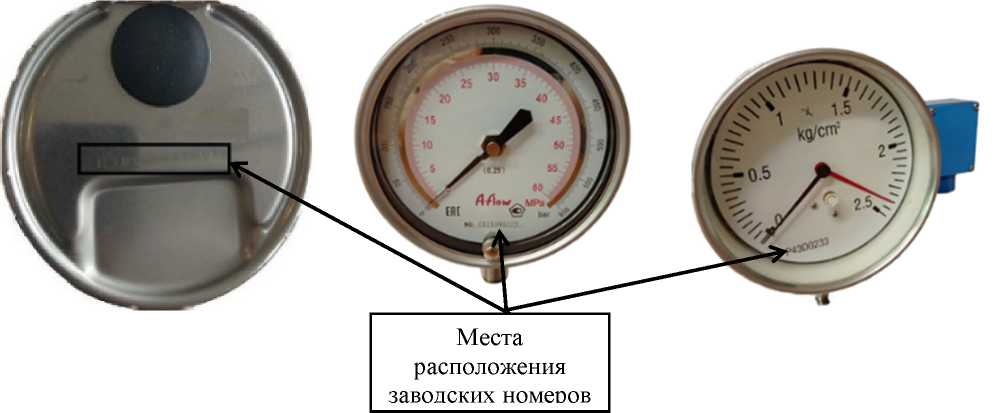

Заводские номера состоят из набора букв латинского алфавита (1 или 2 буквы) и цифрового кода из арабских цифр (от 6 до 10 разрядного), наносятся или на циферблат (шкалу) прибора типографским способом или на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на тыльную сторону манометров (рисунок 3).
Рисунок 3 - Места расположения заводского номера

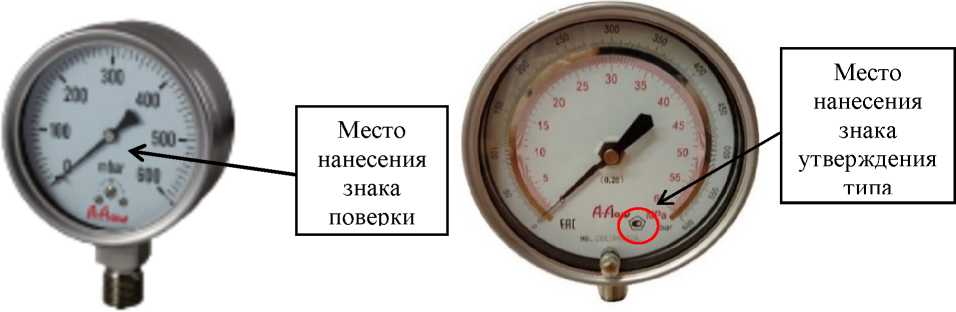

Знак поверки манометров в виде оттиска наносится на защитное стекло и (или) паспорт манометра или в свидетельство. Место нанесения знака поверки на корпус манометра указано на рисунке 4.
Рисунок 4 - Места нанесения на манометры знака поверки и знака утверждения типа средства измерений
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений, % | ±0,25; ±0,4; ±1; ±1,5; ±1,6; ±2,5 |
| Вариация показаний, %, не более | ±0,25; ±0,4; ±1; ±1,5; ±1,6; ±2,5 1) |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий (23 °С), в диапазоне рабочих температур на каждые 10 °С, %/°С, не более | ±0,25; ±0,4; ±1; ±1,5; ±1,6; ±2,5 1) |
| Пределы допускаемой приведенной к диапазону измерений погрешности срабатывания сигнализирующего устройства, %, не более | ±1,5; ±1,6; ±2,5; ±4 2) |
| Вариация срабатывания сигнализирующего устройства прибора, %, не более | ±1,5; ±1,6; ±2,5; ±4 2) |
| Примечания: 1 - Для приборов с пределами допускаемой основной приведенной к диапазону измерений погрешности ±0,25 %; ±0,4 %; ±1 %; ±1,5 %; ±1,6 %; ±2,5 %, соответственно. 2 - Для приборов с сигнализирующим устройством с пределами допускаемой основной приведенной к диапазону измерений погрешности срабатывания сигнализирующего устройства ±1 %; ±1,5 %; ±1,6 %; ±2,5 %, ±4 % соответственно | |
Таблица 2 - Диапазон измерений и класс точности приборов в зависимости от исполнения прибора
| Исполнение | Диаметр шкалы, мм | Диапазон измерений 0 | Класс точности 2-* |
| 1 | 2 | 3 | 4 |
| G10 | 40; 50; 63; 75; 100; 150; 200; 250 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
| G11 | 63; 100 | от 0 до 350 бар | 1,0 2,5 |
| G12.1 | 40; 50; 63; 75; 100; 150; 200; 250 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 315; от 0 до 400 бар | |||
| G13 | 100; 160 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
| G14 | 40; 50; 63 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| G20 | 40; 50; 63; 75; 100 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
| G21 | 50; 63; 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
| G22 | 63; 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 1,5 1,6 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |||
| G30 | 40; 50; 63; 75; 100 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |||
| G31 | 63; 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 1,5 1,6 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| G32 | 63; 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 1,5 1,6 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |||
| G33 | 127 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |||
| G40 | 63; 100; 150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 2,5 |
| от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар; от 0 до 1 бар | |||
| G41 | 100;150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 1,5 1,6 |
| от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар; от 0 до 1 бар | |||
| G42 | 63; 100; 150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 1,5 1,6 2,5 |
| от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар; от 0 до 1 бар |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| G43 | 100;150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 1,5 1,6 2,5 |
| от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар | |||
| G50 | 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 0,25 0,4 3) |
| от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
| G70 | 63; 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
| G72 | 100;150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
| G74 | 100;150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| G75 | 100;150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
| G76 | 100;150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,5 1,6 2,5 |
| от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
| G77 | 150 | от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар | 1,0 |
Примечания: 1 - Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.
2 - Класс точности приборов соответствует пределу допускаемой основной погрешности приборов, приведенной к диапазону измерений.
3 - Класс точности 0,4 относится к приборам с диапазоном измерений от 0 до 1000 бар
Таблица 3 - Технические характеристики манометров
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих температур окружающего воздуха для | |
| манометров исполнения, °С: | |
| - G10, G11, G12.1, G13, G14, G20, G21, G22, G30, G31, G32, | от -60 до +60 |
| G33, G50 | |
| - G20, G21, G22, G30, G31, G32, заполненных глицерином | от -30 до +60 |
| - G40, G41, G42, G43, G70, G72, G74 | от -20 до +60 |
| - G75, G76, G77 | от -20 до +70 |
| М10х1; М12х1,5; М20х1,5; | |
| Присоединение, штуцер с наружной резьбой * | G%"; G/"; G/"; NPT%"; |
| NPT1/"; NPT/" | |
| Степень защиты от проникновения твердых предметов и | |
| воды, обеспечиваемая корпусом (оболочкой) по | |
| ГОСТ 14254-2015 для манометров исполнения: | |
| - G10, G11, G12.1, G14, G40, G50 | IP43 |
| - G13, G41, G42, G70, G72, G74 | IP54 |
| - G43 | IP55 |
| - G20, G21, G22, G30, G31, G32, G33, G75, G76, G77 | IP65 |
| Масса манометра без демпфирующей жидкости, кг, не более | |
| - с диаметром шкалы 40, 50, 63 мм | 0,5 |
| - с диаметром шкалы 75, 100 мм | 1,5 |
| - с диаметром шкалы 127, 150, 160 мм | 2,0 |
| - с диаметром шкалы 200 мм | 3,0 |
| - с диаметром шкалы 250 мм | 4,0 |
| Масса манометра с демпфирующей жидкостью, кг, не более | |
| - с диаметром шкалы 40, 50, 63 мм | 1,0 |
| - с диаметром шкалы 75, 100 мм | 2,5 |
| - с диаметром шкалы 127, 150, 160 мм | 3,0 |
| - с диаметром шкалы 200 мм | 5,0 |
| - с диаметром шкалы 250 мм | 7,0 |
| * - Для приборов с диаметром шкалы 40 мм по заказу М10х1; G%" или NPT% ". | |
| Для приборов с диаметром шкалы 50 и 63 мм по заказу М12х1,5; G/" или NPT/". | |
| Для приборов с диаметром шкалы 100, 127, 150, 160 200 и 250 мм по заказу М20х1,5; | |
| G/" или NPT/" | |
Таблица 4 - Габаритные размеры приборов с радиальным расположением штуцера без монтажного фланца с корпусом из углеродистой стали,
| никелированной латуни | ||||||||
| Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
| Длина (Д), мм, не более | 42,5 | 53 | 63,5 | 75,5 | 100,5 | 150 | 200 | 250 |
| Ширина (Ш), мм, не более | 27 | 28 | 28 | 32 | 25 | 49 | 49 | 50 |
| Высота (В), мм, не более | 58,3 | 72,5 | 83,8 | 90,8 | 130,3 | 189 | 244 | 300 |
Таблица 5 - Габаритные размеры приборов с радиальным расположением штуцера с монтажным фланцем с корпусом из углеродистой стали,
| никелированной латуни | ||||||||
| Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
| Длина (Д), мм, не более | 67 | 74,4 | 87,7 | 100 | 124,7 | 175 | 225 | 275 |
| Ширина (Ш), мм, не более | 25 | 30 | 30 | 34 | 37 | 42 | 42 | 44 |
| Высота (В), мм, не более | 70,5 | 83,2 | 95 | 103 | 142,4 | 201,5 | 256,5 | 312,5 |
Таблица 6 - Габаритные размеры приборов с осевым расположением штуцера без монтажного фланца с корпусом из углеродистой стали, никелированной латуни_______________________________________________________________________________________________________
| Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
| Длина (Д), мм, не более | 42,5 | 53 | 63,5 | 78 | 100,5 | - | - | - |
| Ширина (Ш), мм, не более | 39 | 47 | 47 | 53 | 59 | - | - | - |
| Высота (В), мм, не более | 42,5 | 53 | 63,5 | 78 | 100,5 | - | - | - |
Таблица 7 - Габаритные размеры приборов с осевым расположением штуцера с монтажным фланцем с корпусом из углеродистой стали, никелированной латуни
| Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
| Длина (Д), мм, не более | 67 | 74,4 | 87,7 | 100 | 124,7 | - | 225 | 275 |
| Ширина (Ш), мм, не более | 39 | 47 | 51 | 67 | 86 | - | 95 | 97 |
| Высота (В), мм, не более | 67 | 74,4 | 87,7 | 100 | 124,7 | - | 225 | 275 |
Таблица 8 - Габаритные размеры приборов с радиальным расположением штуцера без монтажного фланца с корпусом из нержавеющей стали
| Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
| Длина (Д), мм, не более | 46,8 | 59,3 | 68 | 109 | 149 |
| Ширина (Ш), мм, не более | 24,7 | 29,7 | 29,8 | 35,5 | 58 |
| Высота (В), мм, не более | 67,9 | 79,2 | 88,5 | 128,5 | 194,5 |
Таблица 9 - Габаритные размеры приборов с радиальным расположением штуцера с монтажным фланцем с корпусом из нержавеющей стали
| Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
| Длина (Д), мм, не более | - | - | 88 | 131 | - |
| Ширина (Ш), мм, не более | - | - | 29,8 | 35,5 | - |
| Высота (В), мм, не более | - | - | 98,5 | 139,5 | - |
Таблица 10 - Габаритные размеры приборов с осевым расположением штуцера без монтажного фланца с корпусом из нержавеющей стали
| Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
| Длина (Д), мм, не более | 46,8 | 59,3 | 68 | 109 | 149 |
| Ширина (Ш), мм, не более | 43,7 | 54,7 | 54,8 | 68,5 | 84 |
| Высота (В), мм, не более | 46,8 | 59,3 | 68 | 109 | 149 |
Таблица 11 - Габаритные размеры приборов с осевым расположением штуцера с монтажным фланцем с корпусом из нержавеющей стали
| Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
| Длина (Д), мм, не более | - | - | 88 | 131 | 166 |
| Ширина (Ш), мм, не более | - | - | 54,8 | 68,5 | 84 |
| Высота (В), мм, не более | - | - | 88 | 131 | 166 |
Таблица 12 - Габаритные размеры приборов с диафрагменными разделителями
| Исполнение | G43 | G76 | |||||
| Диаметр шкалы, мм | 100 | 150 | 100 | 150 | |||
| Длина (Д), мм, не более * | 100 | 160 | 150 | 160 | 138,5 | 168 | 197,5 |
| Ширина (Ш), мм, не более | 100 | 160 | 150 | 160 | 134,5 | 163 | 161 |
| Высота (В), мм, не более | 179 | 234 | 178,5 | 238,5 | |||
| * - Определяется диаметром фланца диафрагменного разделителя | |||||||
Таблица 13 - Габаритные размеры приборов с сигнализирующим устройством (ЭКП) с радиальным расположением штуцера без монтажного фланца
| Диаметр шкалы, мм | 63 | 100 | 150 |
| Длина (Д), мм, не более | 75 | 122 | 168,5 |
| Ширина (Ш), мм, не более | 55 | 88 | 87 |
| Высота (В), мм, не более | 85 | 143 | 195 |
Таблица 14 - Габаритные размеры приборов с сигнализирующим устройством (ЭКП) с осевым расположением штуцера без монтажного фланца
| Диаметр шкалы, мм | 63 | 100 | 150 |
| Длина (Д), мм, не более | - | 102 | 150 |
| Ширина (Ш), мм, не более | - | 135 | 142 |
| Высота (В), мм, не более | - | 102 | 150 |
Таблица 15 - Габаритные размеры приборов с сигнализирующим устройством (ЭКП) с осевым расположением штуцера с монтажным фланцем
| Диаметр шкалы, мм | 63 | 100 | 150 |
| Длина (Д), мм, не более | - | 130 | 178 |
| Ширина (Ш), мм, не более | - | 135 | 142 |
| Высота (В), мм, не более | - | 130 | 178 |
наносится на циферблат манометра типографским способом и на паспорт манометра печатным способом.
в соответствии с таблицей 16.
Таблица 16 - Комплектность приборов
| Наименование изделия или документа | Обозначение | Количество |
| Манометр показывающий A-Flow | ХХХ* | 1 шт. |
| Манометр показывающий XXX*A-F1ow. Паспорт | - | 1 экз. |
| * - ХХХ исполнение согласно заказу | ||
приведены в эксплуатационных документах «Манометр показывающий A-Flow XXX. Паспорт» в разделе 1.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 20 октября 2022 г. № 2653;
Стандарт предприятия «Манометры показывающие A-Flow».
| Зарегистрировано поверок | 83 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
