Измерители скорости воздушного потока переносные ПДСВ, 88621-23

Назначение

Измерители скорости воздушного потока переносные ПДСВ (далее по тексту - измерители) предназначены для измерений скорости потока воздуха и газовых смесей.

Описание

Принцип действия измерителей основан на измерении времени распространения ультразвука по направлению потока воздуха и против него. Прохождение воздушного потока через зондируемое ультразвуковыми преобразователями пространство вызывает уменьшение времени распространения ультразвука по потоку и увеличение времени распространения ультразвука против потока, причем эти изменения находятся в функциональной зависимости от величины скорости воздушного потока. Измеритель определяет величину времени распространения ультразвука по направлению потока воздуха и величину времени распространения ультразвука против направления потока воздуха, рассчитывает величину скорости воздушного потока и отображает результат измерения.

Конструктивно измерители состоят из электронного блока, измерительной головки и соединительного кабеля. Чувствительным элементом измерителя является измерительный канал с размещенными в нем пьезоэлектрическими преобразователями, которые собраны в измерительную головку.

Измерители выпускаются в одной модификации ПДСВ, исполнения которой имеют следующие обозначения, используемые при заказе

ПДСВ .

---Исполнение:

1 - с встроенной измерительной головкой корпус тип 1,

2 - с выносной измерительной головкой корпус тип 1,

3 - с встроенной измерительной головкой корпус тип 2,

4 - с выносной измерительной головкой корпус тип 2.

--Функция измерения давления и температуры:

1 - наличие,

0 - отсутствие.

----- Инфракрасный порт для связи с внешним устройством:

1 - наличие,

0 - отсутствие.

Условное обозначение исполнения указывается в паспорте измерителя.

Заводские номера наносятся на информационную табличку электронного блока методом сеткографии.

Место нанесения знака поверки на измерители не предусмотрено, пломбирование также не предусмотрено.

Общий вид измерителей, а также места нанесения серийных номеров и знака поверки представлены на рисунках 1-3.

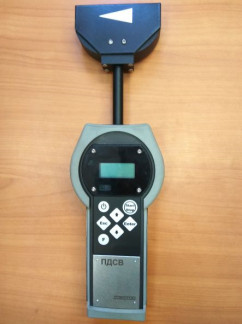

Рисунок 1 - Общий вид измерителя с встроенной головкой в корпусе тип 1;

А - место нанесения заводского номера; Б - нанесения знака утверждения типа

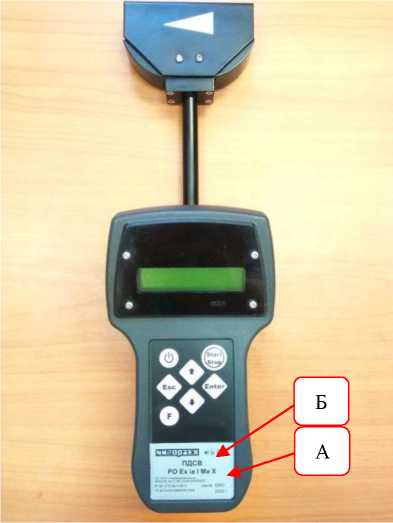

Рисунок 2 - Общий вид измерителя с встроенной головкой в корпусе тип 2;

А - место нанесения заводского номера; Б - нанесения знака утверждения типа

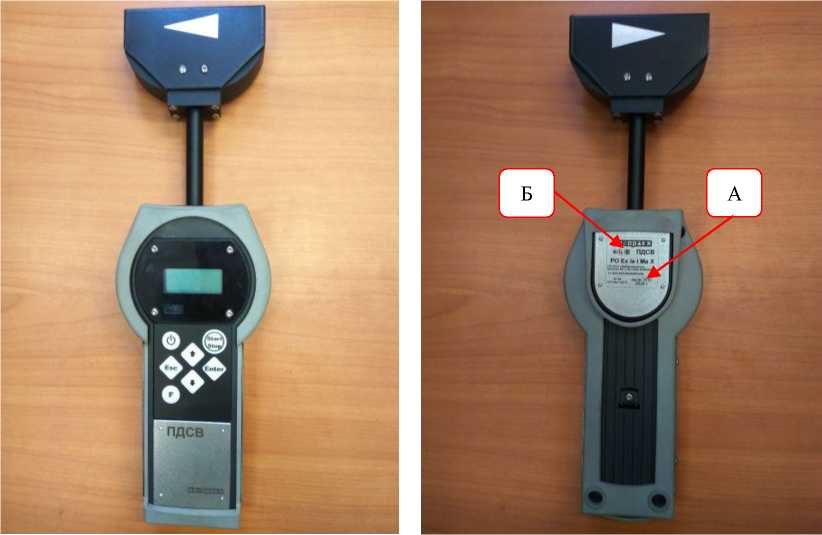

Рисунок 3 - Общий вид измерителя с выносной головкой в корпусе тип 1; А - место нанесения заводского номера

Программное обеспечение

Измерители имеют встроенное программное обеспечение (далее по тексту - ПО), разработанное изготовителем специально для решения задачи измерения скорости воздушного потока.

Нормирование метрологических характеристик измерителя проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на информационную табличку электронного блока методом сеткографии, а также на титульные листы эксплуатационной документации типографским способом

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.5.5 «Режим работы ПДСВ» документа ИГТ.121110.003.00 РЭ «Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

ТУ 4213-003-44645436-2009 Измерители скорости воздушного потока переносные ПДСВ. Технические условия.
