| Номер в госреестре | 88622-23 |
| Наименование СИ | Измерители температурные |
| Обозначение типа СИ | ИТ-04 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Элтранс" (АО "НПП "Элтранс"), г. Чебоксары |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температурные ИТ-04 (далее по тексту - измерители) предназначены для измерений сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей и цифровых датчиков температуры, преобразования их в цифровой сигнал, и дальнейшей передачи информации об измеренных значениях температуры потребителю.
Принцип действия измерителей основан на измерении сигналов от первичных термопреобразователей (термопреобразователей сопротивления медных (ТСМ) с номинальной статической характеристикой преобразования (НСХ) типа «50М» по ГОСТ 6651-2009 и термоэлектрических преобразователей (ТХА) с НСХ типа «К» по ГОСТ Р 8.585-2001 и преобразований их в цифровое значение с последующей периодической передачей информации об измеренных значениях температуры потребителю по последовательному каналам связи RS-232 и(или) RS422/485 и(или) по протоколу промышленной сети CAN.
Конструктивно измерители выполнены в виде закрытого блока в металлическом корпусе с открывающейся крышкой. Внутри корпуса установлена печатная плата. На боковой стенке измерителей установлены разъемы для подключения первичных термопреобразователей, последовательного интерфейса и питания, а также индикатор работы измерителя (светодиод).
Измерители выпускаются в пяти исполнениях 27.Т.158.22.00.000, 27.Т.158.22.00.000-01, 27.Т.158.22.00.000-02, 27.Т.158.22.00.000-03, 27.Т.158.22.00.000-04, отличающиеся друг от друга типами разъемов.
Серийные номера в виде цифрового обозначения нанесены этикетку ИТ типографским методом.

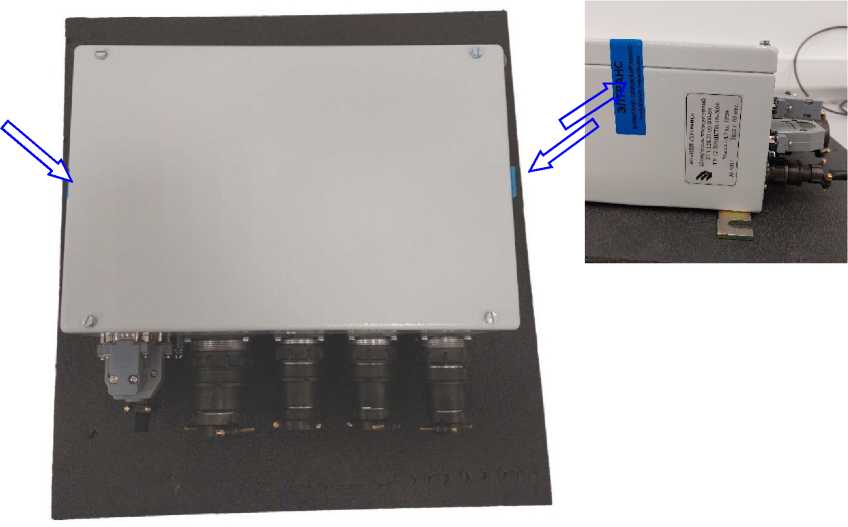

Знак поверки средства измерений осуществляется при помощи пломбирования в виде этикеток. Места нанесения пломб представлены на рисунке 1.

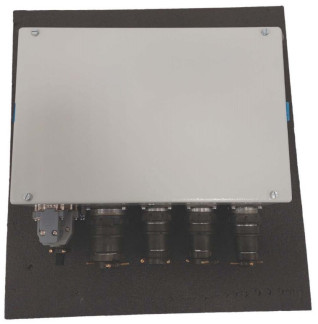

Рисунок 1 - Общий вид измерителей и места пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - при подключении термопреобразователей сопротивления (ТСМ) с условным обозначением номинальной статической характеристики (НСХ) преобразования чувствительного элемента «50М» по ГОСТ 6651-2009 - при подключении термопар (ТХА) с условным обозначением НСХ преобразования чувствительного элемента типа «К» по ГОСТ Р 8.585-2001 | от 0 до +150 от 0 до +800 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений температуры погрешности, Yосн, % | ±1,0 |
| Пределы допускаемой дополнительной приведенной к верхнему пределу измерений температуры погрешности, Yдоп (t), вызванной отклонением температуры окружающей среды от нормальных условий эксплуатации, %/10 °С | ±(0,57осн) |
| Пределы допускаемой дополнительной приведенной к верхнему пределу измерений температуры погрешности, Yдоп (ф), вызванной отклонением относительной влажности окружающего воздуха от нормальных условий эксплуатации, % | ±(0,57осн) |
Таблица 2 - основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 15+0,5 15-0,5 |
| Количество измерительных каналов, шт., не более: - для подключения ТСМ - для подключения ТХА | 24 24 |
| Нормальные условия измерений: - температура окружающего воздуха, о С - относительная влажность окружающего воздуха (без конденсации), % | от +15 до +25 от 40 до 80 |
| Нормальные условия измерений: - температура окружающего воздуха, о С - относительная влажность окружающего воздуха (без конденсации), % | от -40 до +60 от 40 до 95 |
| Габаритные размеры (ДхШхВ), мм, не более | 345x290x135 |
| Масса, не более, кг | 5,0 |
| Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 | IP52 |
| Срок эксплуатации лет, не менее | 15 |
| Средняя наработка на отказ, ч | 400000 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплект средства измерений
| Наименование | Обозначение | Количество |
| Измеритель температурный | ИТ-04 | 1 шт. |
| Паспорт | 27.Т.158.22.00.000-04 ПС | 1 экз. |
| Руководство по эксплуатации | 27.Т.158.22.00.000-04 РЭ | 1 экз. |
приведены в разделе 1.4. документа 27.Т.158.22.00.000-04 РЭ «Измерители температурные ИТ-04. Руководство по эксплуатации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ТУ32 - ВНИКТИ - 16 - 2006. Измерители температурные. Технические условия.
| Зарегистрировано поверок | 127 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
