Датчики температуры цифровые OMS3050, 88623-23

Назначение

Датчики температуры цифровые OMS3050 (далее по тексту - датчики) предназначены для измерений температуры поверхности твердых тел.

Описание

К данному типу средства измерений относятся датчики температуры цифровые OMS3050, произведенные в одной модификации OMS3050 в количестве семидесяти двух единиц. Серийные номера датчиков имеют порядковый номер с 220419-001 по 220419-072.

Принцип измерений температуры основан на изменении сопротивления чувствительного элемента, состоящего из платины, прямо пропорционально измеряемой температуре. Прецизионный блок согласования преобразует изменение сопротивления в напряжение и передает его на аналогово-цифровой преобразователь (далее по тексту - АЦП) для дальнейшего преобразования в цифровой сигнал. В виде АЦП выступает однокристальный микропроцессор, находящийся также внутри прецизионного блока согласования, который передает измеренные значения в виде цифрового сигнала на персональный компьютер через интерфейс RS485 по протоколу ModBus-RTU.

Конструктивно датчики состоят из чувствительного элемента, встроенного в прецизионный блок согласования.

Знак поверки и пломбирование датчиков не предусмотрено.

Общий вид датчиков представлен на рисунке 1.

Датчик измерения повышения температуры корпуса использует принцип термического сопротивления платины, а значение сопротивления термического сопротивления платины изменяется в зависимости от температуры. Принцип внутренней схемы блока сбора проб показан на рисунке ниже. Прецизионный источник тока с температурной компенсацией управляет термическим сопротивлением платины, преобразует изменение сопротивления в изменение напряжения и передает его на АЦП для цифрового квантования. Однокристальный микрокомпьютер передает данные через интерфейс RS485.

Серийные номера датчиков в виде цифрового обозначения нанесены на этикетку на корпус преобразователя.

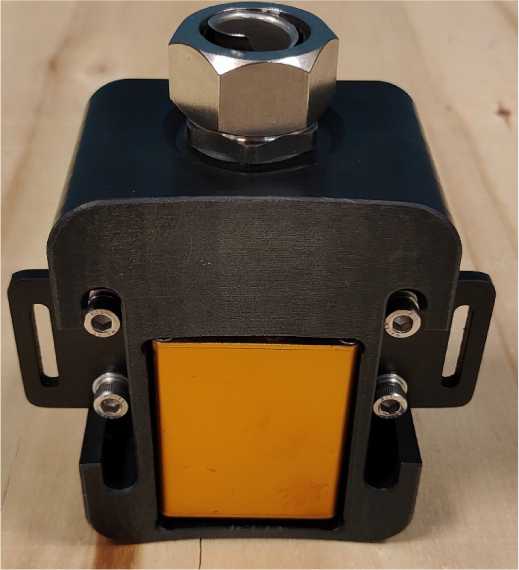

Рисунок 1 - Оющий вид датчиков

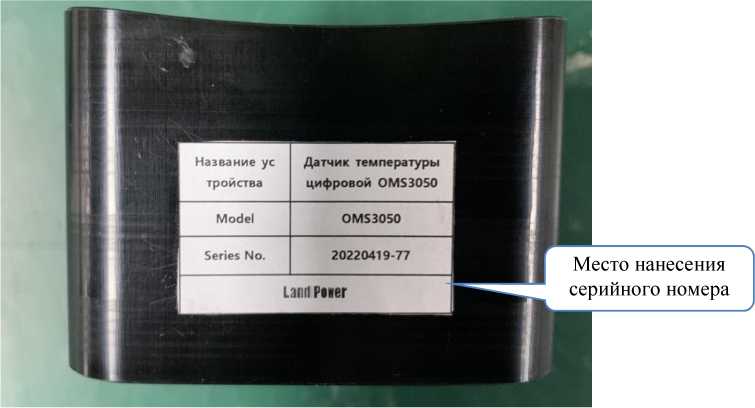

Рисунок 2 - Место нанесения серийного номера

Программное обеспечение

В датчиках предусмотрен внешнее программное обеспечение (далее - ПО).

Внешнее ПО предназначено для взаимодействия датчиков с компьютером и не оказывает влияния на метрологические характеристики датчиков. ПО служит для просмотра измеренных значений.

Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Инструкция по эксплуатации» паспорта

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
