| Номер в госреестре | 88624-23 |
| Наименование СИ | Устройства измерительные |
| Обозначение типа СИ | Solinst |
| Изготовитель | Solinst Canada Ltd., Канада |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные Solinst (далее - устройства) предназначены для измерений расстояния до контролируемой поверхности: границы раздела сред газ/жидкость (модели 101, 101D, 102, 102M, 107, 201), границы раздела сред газ/жидкость/непроводящая жидкость (модели 122, 122М), края металлической обсадной колонны и дна скважины (модель 105), а также температуры (модели 201, 107) и удельной электрической проводимости жидкости (модель 107) в наблюдательных гидрогеологических, эксплуатационных и других скважинах или пьезометрах, в резервуарах, открытых каналах.
Принцип действия устройств основан на определении расстояния, соответствующего перемещению зонда до контролируемой поверхности, путем считывания измеренного значения с оцифрованной ленты или кабеля после срабатывания датчика, встроенного в зонд, и последующих за этим звукового и светового сигналов, а также на преобразовании электрических сигналов, пропорциональных измеряемым величинам температуры и удельной электрической проводимости (далее - УЭП) жидкости, поступающих от встроенных в зонд резистивного датчика температуры и кондуктивного датчика УЭП, в цифровой код.
Устройства состоят из катушки со встроенным электронным блоком, на которую наматывается лента (кабель) с закрепленным на конце зондом. Внутри ленты (кабеля) размещены изолированные провода для подвода питания и передачи электрических сигналов с датчиков зонда в электронный блок. В зависимости от модели устройства зонды оснащены различными типами датчиков для определения расстояния: электроконтактным (модели 101, 101D, 102, 102M, 107, 122, 122М, 201), инфракрасным (модели 122, 122М) или магнитным (модель 105). На передней панели катушки расположены элементы управления устройством, световой индикатор, динамик, а также жидкокристаллический цифровой дисплей (модели 107, 201), на котором отображаются результаты измерений температуры и УЭП жидкости. Устройства моделей 122 и 122М снабжены зажимом для заземления. Катушка устройства модели 101 с верхним пределом измерений от 300 до 1500 м может быть оснащена электродвигателем для перемотки ленты.
Устройства выпускаются следующих моделей: 101, 101D, 102, 102M, 105, 107, 122, 122М, 201, в различных исполнениях, которые отличаются конструктивными особенностями, особенностями применения, техническими и метрологическими характеристиками.
Пломбирование и нанесение знака поверки на устройства не предусмотрено.
Заводской номер в виде цифрового обозначения наносится типографским способом на переднюю панель катушки.
Общий вид устройств с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

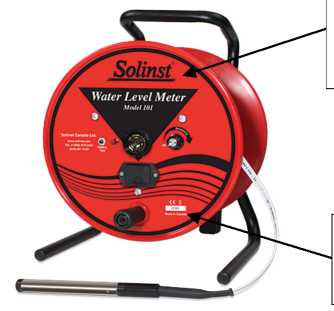

Место нанесения знака утверждения типа
модель 101
Место нанесения заводского номера
модель 101D

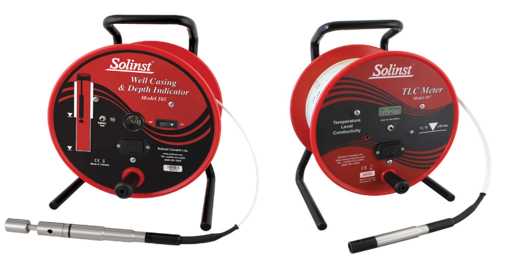

модель 105
модель 107
модель 102
модель 102M

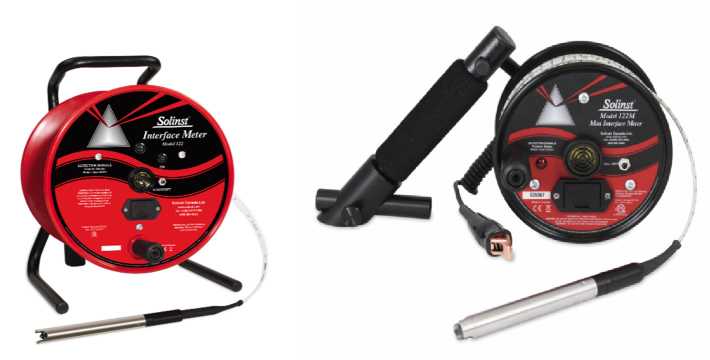

модель 122
модель 122М
Рисунок 1 - Общий вид устройств с указанием мест нанесения знака утверждения типа и заводского номера

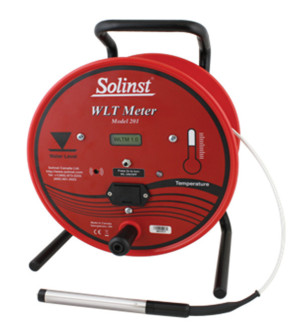

модель 201
Устройства моделей 107, 201 имеют встроенное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации результатов измерений. ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Конструкция устройств моделей 107, 201 исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| модель 107 | модель 201 | |
| Идентификационное наименование ПО | TLC | WLTM |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | - | - |
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния*, м: модели 101, 101D | от 0,25 до 1500 |
| модели 105, 201 | от 0,25 до 600 |
| модели 107, 122 | от 0,25 до 400 |
| модель 122М | от 0,25 до 25 |
| модель 102: с зондом Р4, | от 0,25 до 100 |
| с зондом Р10 | от 0,38 до 300 |
| модель 102M: с зондом Р4, | от 0,25 до 25 |
| с зондом Р10 | от 0,38 до 25 |
| Пределы допускаемой приведенной погрешности измерений расстояния**, %, от верхнего предела диапазона измерений расстояния: модели 101, 101D, 102, 107 | ±0,03 |
| модель 102M | ±0,1 |
| модель 105 | ±0,02 |
| модель 201 | ±0,04 |
| модели 122, 122М | ±0,015 |
| Диапазон измерений температуры жидкости, °С: модель 107 | от -15 до +50 |
| модель 201 | от -20 до +125 |
| Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С: модель 107 | ±0,2 |
| модель 201 в поддиапазоне измерений: от -20 °С до -5 °С вкл. | ±0,5 |
| св. -5 °С до +50 °С вкл. | ±0,1 |
| св. +50 °С до +125 °С | ±0,5 |
| Наименование характеристики | Значение |
| Диапазон измерений удельной электрической проводимости жидкости (модель 107), См/м | от 0,0005 до 8 |
| Пределы допускаемой абсолютной погрешности измерений удельной электрической проводимости жидкости в поддиапазоне измерений от 0,0005 до 0,1 См/м вкл. (модель 107), См/м | ±0,01 |
| Пределы допускаемой относительной погрешности измерений удельной электрической проводимости жидкости в поддиапазоне измерений св. 0,1 до 8 См/м (модель 107), % | ±5 |
| * - верхний предел соответствует номинальной длине шкалы ленты (кабеля), * * - при температуре окружающего воздуха 20 °С и усилии натяжения ленты (кабеля), указанном в таблице 3. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальная длина шкалы ленты (кабеля)*, м | 25**, 30, 60, 100, 150, 250, 300, 400, 500, 600, 750, 900, 1000, 1500 |
| Напряжение питания, В | 9 |
| Номинальное усилие натяжения, Н: лента (модели 101, 101D, 105, 107, 201, 122) кабель (модели 102, 102M) кабель (122М) | 5 2 5 |
| Габаритные размеры (длина х ширина х высота), мм, не более, при верхнем пределе диапазона измерений расстояния: 25 м: модель 102М модель 122М от 30 до 100 м от 150 до 300 м от 400 до 600 м от 750 до 1500 м | 250 х 170 х 160 270 х 180 х 170 250 х 265 х 340 250 х 315 х 410 470 х 430 х 500 830 х 480 х 500 |
| Масса, кг, не более, при верхнем пределе диапазона измерений расстояния: 25 м от 30 до 100 м от 150 до 300 м от 400 до 600 м от 750 до 1500 м | 1,7 9,0 18,0 25,0 110,3 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % | от -20 до +50 от 0 до 100 |
| Диапазон температуры контролируемой среды, °С: модели 101, 101D, 102, 102M, 105 модели 107 модель 201 модели 122, 122М | от -20 до +80 от -15 до +50 от -20 до +125 от -20 до +50 |
| Средний срок службы, лет | 9 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| * - в зависимости от исполнения в соответствии с паспортом (согласно заказу), ** - только модели 102М и 122М | |
на титульный лист паспорта типографским способом и на переднюю панель катушки устройства в виде наклейки.
Таблица 4 - Комплектность устройств
| Наименование | Обозначение | Количество |
| Устройство измерительное* | Solinst | 1 шт. |
| Направляющий блок** | 1 шт. | |
| Элемент питания (тип «Крона») | 1 шт. | |
| Сумка для переноски*** | 1 шт. | |
| Щетка для чистки зонда**** | 1 шт. | |
| Паспорт | 1 экз. | |
| * - модель и исполнение в соответствии с заказом, * * - не поставляется для моделей 102М, 122М (дополнительно по заказу), * ** - не поставляется для моделей 101, 101D, 102 (дополнительно по заказу), * *** - поставляется для моделей 122, 122М | ||
приведены в п. 5 «Указания по эксплуатации устройства» паспорта устройств моделей 101, 101D, 102, 102M, 105, 122, 122М, 201 и в п. 6 «Указания по эксплуатации устройства» паспорта устройств моделей 107 и 201.
Стандарт предприятия Solinst Canada Ltd., Канада.
