| Номер в госреестре | 88627-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная |
| Обозначение типа СИ | АИИС-7С1020 |
| Изготовитель | Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ), Ярославская обл., г. Рыбинск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная АИИС-7С1020 (далее -ИС) предназначена для измерений и контроля параметров изделий: атмосферного давления; виброскорости; избыточного давления газов и жидкостей; крутящего момента силы; массового расхода топлива; напряжения постоянного тока; относительной влажности воздуха; плотности топлива; силы постоянного тока; температуры газов и жидкостей; частоты вращения; частоты электрического сигнала.
Принцип действия ИС основан на преобразовании измеряемых параметров датчиками в соответствующие электрические сигналы, последующем аналого-цифровом преобразовании электрических сигналов в цифровой код и передаче измерительной информации в персональный компьютер для дальнейшей визуализации, оценки и хранения.
ИС имеет модульную конструкцию и представляет собой информационноизмерительную систему с централизованным управлением и распределенной функцией измерений. ИС построена на базе комплекса измерительно-вычислительного MIC-400R (рег. № 20859-09).
Полный перечень и состав измерительных каналов (далее - ИК) ИС представлен в таблице 2. Часть ИК не содержит датчиков (первичных преобразователей), которые поставляются в составе испытываемого изделия и подсоединяются к ИС только на период испытаний.
К ИС данного типа относится ИС с заводским номером 01. Заводской номер, обеспечивающий идентификацию ИС, нанесен на панель автоматизированного рабочего места оператора в виде наклейки.
Общий вид автоматизированного рабочего места оператора с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Общий вид приборных шкафов представлен на рисунке 2.
Защита от несанкционированного доступа к компонентам ИС обеспечивается запиранием приборных шкафов на замок.
Нанесение знака поверки на ИС не предусмотрено.
Система автоматизированная информационно-измерительная АИИС-7С1020

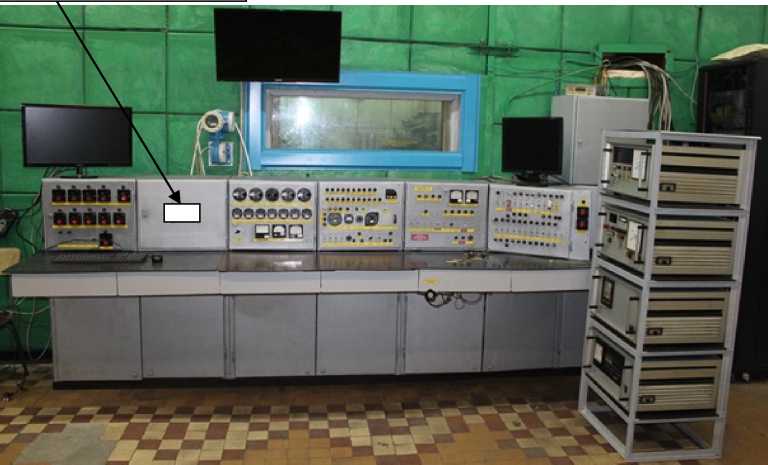

Рисунок 1- Общий вид автоматизированного рабочего места оператора с указанием места нанесения заводского номера и знака утверждения типа

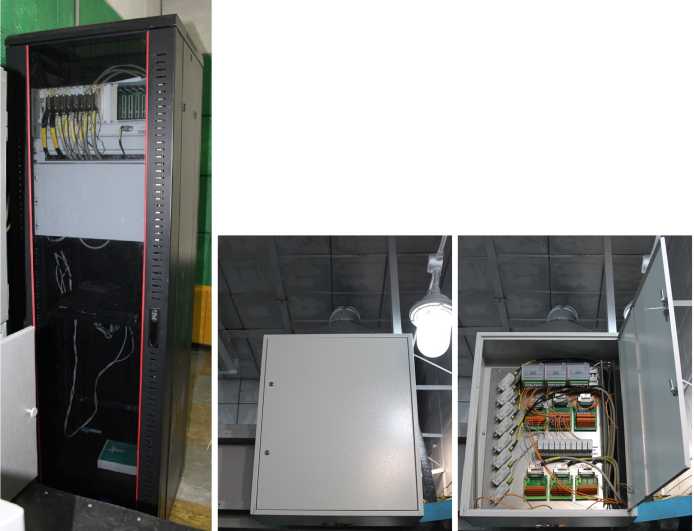

Р и с у н о к 2 - Общий вид приборных шкафов
Программное обеспечение ИС состоит из общего и функционального программного обеспечения (далее - ПО).
Общее ПО представлено операционной системой Windows 10 «Корпоративная» (64-разрядная).
Функциональное ПО представлено программой управления комплексами MIC «Recorder», которая обеспечивает выполнение следующих функций:
- сбор и обработка данных результатов измерений параметров изделий;
- сбор и обработка данных состояния технологических устройств;
- визуализация и оценка полученной измерительной информации;
- мониторинг управления испытанием;
- технологическая блокировка и защита; логическое управление; хранение результатов измерений.
Метрологически значимой частью функционального ПО «Recorder» является метрологический модуль scales.dll.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Примечание - В случае обновления операционной системы или версии функционального ПО, цифровой идентификатор уточняется, действительное значение записывается в формуляр. | |
Влияние ПО учтено при нормировании метрологических характеристик ИС.
Таблица 2- Метрологические характеристики и состав ИК ИС
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 1 | Частота вращения ротора ТК, и™ | от 10 до 35173 об/мин | от 10 до 35173 об/мин | 6: ±0,10% | — | МС-451 МЕ-401 от 0,01 до 5000 Гц 6: ± 0,01 % |
| 2 | Частота вращения ротора ТС, «тс | от 10 до 26890 об/мин | от 10 до 26890 об/мин | 6: ±0,10% | — | МС-451 МЕ-401 от 0,01 до 5000 Гц 6: ± 0,01 % |
| 3 | Давление воздуха за компрессором (изб.), Рк | от 0 до 1,0 МПа (от 0 до 10 кгс/см2) | от 0 до 1,0 МПа (от 0 до 10 кгс/см2) | у(ВП): ± 0,25 % | АИР-ЮН-ДА (per. №31654-19) от 0 до 1,6 МПа у(ДИ):±0,10% | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 4 | Температура газов за турбиной ТК, Г™ (ТВГ) | от 0 °C до 900 °C | от 0 °C до 900 °C | у(ВП): ± 0,30 % | ИПМ 0399/М0 (per. №22676-17) от-50 °C до ±1300 °C у(ДИ):±0,13% | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 5 | Крутящий момент силы | от 71,7 до 358,4 включ. кгсм | от 71,7 до 358,4 включ. кгсм | у(ВП): ± 0,50 % | Г идротормозная моментноизмерительная система (МИС) | MC-227U1 от 0 до 10 В у(ДИ): ± 0,08 % |
| св. 358,4 до 716,8 кгсм | св. 358,4 до 716,8 кгсм | 6: ± 0,50 % | ||||
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 6 | Виброскорость | от 0,01 до 100,00 мм/с | от 0,01 до 100,00 мм/с | 6: ± 12 % | АВС 117-03 (per. № 24039-02) от 0 до 127 м/с2; от 20 до 10000 Гц 5: ± 10,0% | МС-201±МР-07 6: ± 2,0 % |
| 7 | ||||||
| 8 | ||||||
| 9 | ||||||
| 10 | ||||||
| И | ||||||
| 12 | Температура воздуха на входе (ТВВ), Гвх | от -50 °C до +50 °C | от -50 °C до +50 °C | А: ±0,55 °C | ТС-1388/21 (per. № 58808-14) от-100 °C до +350 °C А: ± (0,15 + 0,002 |ф °C | MC-227R3 от 0 до 200 Ом у(ДИ): ± 0,08 % |
| 13 | ||||||
| 14 | ||||||
| 15 | ||||||
| 16 | ||||||
| 17 | ||||||
| 18 | ||||||
| 19 | ||||||
| 20 | Расход топлива | от 20 до 400 кг/ч | от 20 до 400 кг/ч | у(ВП): ± 0,25 % | Promass 63F (per. № 15201-01) от 0 до 450 кг/ч 6: ±0,10 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| Promass 83F (per. № 15201-07) от 0,2 до 2000 кг/ч 6: ±0,15 % | ||||||
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 21 | Атмосферное давление, Во | от 83972 до 106632 Па (от 630 до 800 мм рт.ст.) | от 83972 до 106632 Па (от 630 до 800 мм рт.ст.) | А: ± 40 Па (±0,30 мм рт.ст.) | БРС-1М-1 (per. № 16006-97) от 600 до 1100 гПа А: ± 33 Па | МС-451 МЕ-401 от 0,01 до 5000 Гц 6: ± 0,01 % |
| 22 | Относительная влажность воздуха на входе в двигатель | от 0 % до 100 % | от 0 % до 100 % | у(ВП): ± 1,2 % | Rotronic мод. HF5 (per. № 64197-16) от 0 % до 100 % А:± 1,0% | MC-227U1 от 0 до 10 В у(ДИ): ± 0,08 % |
| 23 | Давление масла на входе в двигатель (изб.), Рм nxi Рм тк | от 0 до 800 кПа (от 0 до 8 кгс/см2) | от 0 до 800 кПа (от 0 до 8 кгс/см2) | у(ВП): ± 0,25 % | АИР-ЮН-ДИ (per. №31654-19) от 0 до 1,0 МПа у(ДИ): ±0,15 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 24 | Давление масла на входе в систему ТС (И3б.), Рмтс | |||||
| 25 | Удельный вес топлива | от 0,7 до 0,9 г/см3 | от 0,7 до 0,9 г/см3 | 6: ± 0,25 % | Promass 63F (per. № 15201-01) от 0 до 2,0 кг/дм3 А: ±0,0005 кг/дм3 | — |
| Promass 83F (per. № 15201-07) от 0 до 2,0 кг/дм3 А: ±0,0005 кг/дм3 | ||||||
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 26 | Угол положения рычага управления двигателем, аруд | от 0 до 10 В | от -5° до+120° | у(ДИ): ± 0,08 % | — | MC-227U1 от 0 до 10 В у(ДИ): ± 0,08 % |
| 27 | Давление в маслобаке, Рм/б | от -50 до 100 кПа (от -0,5 до 1,0 кгс/см2) | от -50 до 100 кПа (от -0,5 до 1,0 кгс/см2) | у(ВП): ± 0,40 % | АИР-ЮН-ДА (per. №31654-19) от 0 до 250 кПа у(ДИ): ±0,10 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 28 | Давление топлива на входе в топливную систему двигателя (И3б.), Ртоп | от 0 до 300 кПа (от 0 до 3 кгс/см2) | от 0 до 300 кПа (от 0 до 3 кгс/см2) | у(ВП): ± 0,40 % | АИР-ЮН-ДИ (per. №31654-19) от 0 до 400 кПа у(ДИ): ±0,25 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 29 | Давление топлива перед форсункой (изб.), Рф | от 0 до 1,5 МПа (от 0 до 15 кгс/см2) | от 0 до 1,5 МПа (от 0 до 15 кгс/см2) | у(ВП): ± 0,20 % | АИР-ЮН-ДИ (per. №31654-19) от 0 до 1,6 МПа у(ДИ): ±0,10 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 30 | Температура топлива, ^топ | от -50 °C до +60 °C | от -50 °C до +60 °C | А: ±0,50 °C | ТС-1388/21 (per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ± 0,10 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 31 | Температура масла на входе в двигатель, Ли’.х | от -40 °C до+110 °C | от -40 °C до+110 °C | А: ±0,55 °C | ТС-1388/21 (per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ):±0,10% | ||||||
| 32 | Температура масла в маслобаке, /м/б | от -40 °C до+100 °C | от -40 °C до+100 °C | А: ±0,55 °C | ТС-1388/21 (per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ):±0,10% | ||||||
| 33 | Температура масла на выходе из двигателя Ли’.ых | от +20 °C до+150 °C | от +20 °C до+150 °C | А: ± 0,60 °C | ТС-1388/21 (per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 34 | Температура масла на выходе из маслосистемы ТК, Л| ТК | ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ± 0,10 % | ||||
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 35 | Температура масла на выходе из маслосистемы ТС, Ct тс | от +20 °C до+150 °C | от +20 °C до+150 °C | А: ± 0,60 °C | ТС-1388/21 (per. № 58808-14) от-100 °C до +350 °C А: ±(0,15+ 0,002-|ф °C | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| ИПМ 0399/М0 (per. №22676-17) от -50 °C до +200 °C у(ДИ):±0,10% | ||||||
| 37 | Ток в цепи питания стартера, Лн | от 0 до 75 мВ | от 0 до 1000 А | у(ВП): ± 0,20 % | ИПМ 0399/М0 (per. №22676-17) от -50 °C до +200 °C у(ДИ): ± 0,10 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % |
| 38 | Ток в цепи питания стартера, Лт2 | |||||
| 39 | Напряжение питания стартера, UCTi | от 0 до 100 В | от 0 до 100 В | у(ДИ): ± 0,08 % | — | MC-227U2 от 0 до 100 В у(ДИ): ± 0,08 % |
| 40 | Напряжение питания стартера, UCT2 | |||||
| 41 | Напряжение источника питания системы запуска | от 0 до 50 В | от 0 до 50 В | у(ДИ):±0,16% | — | MC-227U2 от 0 до 100 В у(ДИ): ± 0,08 % |
| 42 | Сила постоянного тока | от 0 до 20 мА | от 0 до 20 мА | у(ДИ): ± 0,08 % | МС-227С2 от 0 до 20 мА у(ДИ): ± 0,08 % | |
| 43 | ||||||
| 44 | ||||||
| 45 | ||||||
| 46 | ||||||
| 47 | ||||||
| № ИК | Наименование измеряемого параметра | Диапазон измерений | Диапазон показаний | Границы интервала погрешности измерений при доверительной вероятности Р = 0,95 | Состав ИК | |
| первичный преобразователь | измерительный модуль | |||||
| 48 | Напряжение постоянного тока | от 0 до 10 В | от 0 до 10 В | у(ДИ): ± 0,08 % | — | MC-227U1 от 0 до 10 В у(ДИ): ± 0,08 % |
| 49 | ||||||
| 50 | Частота сигнала | от 0,01 до 5000,00 Гц | от 0,01 до 5000,00 Гц | 6: ± 0,01 % | — | МС-451 МЕ-401 от 0,01 до 5000 Гц 6: ± 0,01 % |
| 51 | Напряжение постоянного тока | от 0 до 100 В | от 0 до 100 В | у(ДИ): ± 0,08 % | MC-227U2 от 0 до 100 В у(ДИ): ± 0,08 % | |
| 52 | ||||||
| 53 | ||||||
| 54 | ||||||
| Примечания : 1 В таблице приняты следующие условные обозначения: ТК - турбина компрессора; ТС - турбина свободная; у(ВП) - пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений; у(ДИ) - пределы допускаемой приведенной (к диапазону измерений) погрешности измерений; 5 - пределы допускаемой относительной погрешности измерений; А - пределы допускаемой абсолютной погрешности измерений. 2 Допускается замена первичных преобразователей на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в настоящей таблице, при условии, что владелец ИС не претендует на улучшение указанных в настоящей таблице метрологических характеристик. Замена оформляется техническим актом в произвольной форме владельцем ИС. Технический акт должен быть подписан руководителем или уполномоченным им лицом и руководителем или представителем метрологической службы владельца ИС и согласован с аккредитованной на право проведения испытаний в целях утверждения типа организацией, обладающей соответствующей областью аккредитации. Технический акт хранится совместно с формуляром на ИС как его неотъемлемая часть. До наступления срока очередной поверки ИС в целом изменения, отраженные в техническом акте, должны быть внесены в описание типа ИС в установленном порядке. 3 ИК 42-54. Каналы предназначены для подключения средств измерений с унифицированными аналоговыми выходными сигналами. | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на панель автоматизированного рабочего места оператора в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количеств |
| Система автоматизированная информационноизмерительная | АИИС-7С1020 | 1 шт. |
| Формуляр | _ | 1 экз. |
приведены в разделе 2 формуляра.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений.
Метрологическое обеспечение измерительных систем. Основные положения».
