| Номер в госреестре | 88628-23 |
| Наименование СИ | Детекторы горючих и токсичных газов |
| Обозначение типа СИ | Ирексон-АМВ |
| Изготовитель | Общество с ограниченной ответственностью "Инновационный Технический Центр" (ООО "ИТЦ"), г. Казань |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы горючих и токсичных газов Ирексон-АМВ (далее - детекторы) предназначены для измерения довзрывоопасных концентраций горючих газов, предельно допустимых концентраций горючих газов и летучих органических соединений, объемной доли кислорода, а также предельно допустимых концентраций токсичных газов в воздухе рабочей зоны, сигнализации о достижении заданных пороговых значений и передачи измерительной информации внешним устройствам.
Детекторы горючих и токсичных газов Ирексон-АМВ представляют собой автоматические приборы непрерывного действия.
Измерение довзрывоопасных концентраций углеводородов определяется двумя технологиями измерения, в зависимости от применяемого сенсора. Технология термокаталитического метода измерения подразумевает измерение горючих газов и паров путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика. При возникновении загазованности на активном элементе происходит реакция окисления (сгорания) молекул углеводорода, что и создает разницу терсопротивлений.
Технология инфракрасного (оптического) метода измерения подразумевает измерение горючих газов и паров путем определения разницы интенсивности инфракрасного излучения на эталонном и активном элементах. В случае возникновении загазованности на активном элементе происходит уменьшение интенсивности излучения благодаря тому, что молекулы горючих газов и паров, попадая на путь движения луча, приходят в возбужденное состояние и принимают часть энергии излучения на себя. Так создается разница между активным и эталонным излучением, позволяя определить наличие горючих газов и паров.
Измерение предельно допустимых концентраций токсичных типов углеводородных газов определяется фотоионизационной технологией. Технология данного метода измерения, следующая: измеряемый газ ионизируется с помощью ультрафиолетового света, а это, в свою очередь, приводит к возникновению электрического тока. Когда газ попадает в ионизационную камеру он подвергается воздействию УФ-света, под воздействием которого газ начинает терять электроны и генерировать катионы (положительные ионы), а это, в свою очередь, приводит к возникновению электрического тока, в соответствие со значением которого определяется наличие газа.
Измерение предельно допустимых концентраций токсичных газов и паров определяется электрохимической технологией. Принцип действия основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа. Изменение электрических параметров - это следствие окислительно-восстановительной реакции определяемого газа на поверхности электрода.
Способ отбора пробы - диффузионный.
Детекторы имеют один канал измерения (сенсор) - модификации Ирексон-АМВ, а в модификации Ирексон-АМВ-2 имеет два канала измерения (сенсора).
Пример маркировки детектора при заказе:
1) Ирексон-АМВ-a-b-c-d-e,
2) Ирексон-АМВ-2-y-b-d-e-x
Символ «a» в обозначении исполнения указывают на тип применения сенсора для серии Ирексон-АМВ (ИК - Инфракрасный сенсор,
ТК - Термокаталитический,
ЭХ - Электрохимический,
ФИД - Фотоионизационный);
Символ «y» в обозначении исполнения указывают на тип применения сенсоров для серии Ирексон-АМВ-2 (1 - Инфракрасный сенсор + Электрохимический,
2 - Инфракрасный сенсор + Фотоионизационный,
3 - Инфракрасный сенсор + Термокаталитический,
4 - Термокаталитический сенсор + Электрохимический,
5 - Фотоионизационный сенсор + Электрохимический,
6 - Электрохимический сенсор + Электрохимический);
Символы «b» указывают на вид выходного сигнала детекторов
(1 - аналоговый 4-20 мА,
2 - 4-20 мА+HART;
3 - 4-20 mA+RS-485;
4 - 4-20 mA+RS-485+HART;
5 - 4-20 MA+HART+реле; Реле (3шт, Неисправность, 1 порог, 2 порог; СК,);
6 - 4-20 MA+RS-485+реле; Реле (3шт, Неисправность, 1 порог, 2 порог; СК,);
7 - 4-20 мА+реле. Реле (3 шт, Неисправность, 1 порог, 2 порог; СК,);
Символ «с» - наличие цифрового дисплея для серии Ирексон-АМВ
( Д - Цифровой OLED дисплей, С - светодиодная индикация);
Символ «d» - материал корпуса
( A - алюминиевый сплав, C - нержавеющая сталь марки 316);
Символ «e» - Обозначение измеряемого компонента;
Символ «x» - Обозначение измеряемого компонента по второму каналу измерения (для серии Ирексон-АМВ-2).
Детекторы состоят из блока управления (трансмиттера) и встроенных датчиков (сенсоров) горючих и токсичных газов. Блок управления (трансмиттер) может включать опцию коннектор HART-порта типа ХК-001 для цифровой передачи данных, также блок управления (трансмиттер) может включать опцию светозвукового маяка типа М-2 для возможности дополнительного оповещения усиленным светозвуковым сигналом при превышении пороговых значений загазованности.
Элементы электрической схемы блока управления (трансмиттера) заключены в выполненный из алюминиевого сплава или из нержавеющей стали взрывозащищенный корпус с крышкой, устанавливаемый с помощью резьбового соединения. Корпус имеет отверстия для двух кабельных вводов с присоединительным размером М20х1,5. Данные отверстия также приспособлены для подключения HART-порта типа ХК-001 или светозвукового маяка типа М-2 (при необходимости).
Корпус блока датчиков изготавливается из нержавеющей стали и имеет резьбу для присоединения к корпусу блока управления (трансмиттера).

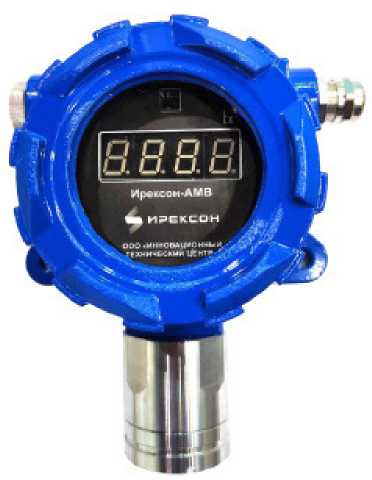

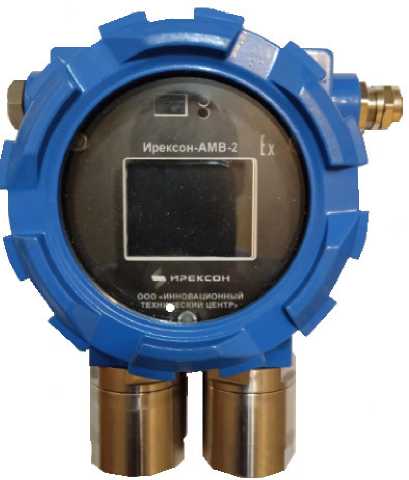

Общий вид детекторов представлен на рисунке 1.
Нанесение знака поверки на детекторы не предусмотрено. Детекторы имеют серийные номера, которые наносятся на идентификационную табличку детекторов методом гравировки в виде буквенно-цифрового обозначения. Пломбирование корпуса детекторов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид детекторов горючих и токсичных газов Ирексон-АМВ
Детекторы имеют встроенное программное обеспечение «K800-V2» (далее ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
ПО детектора обеспечивает следующие основные функции (в зависимости от модификации датчика):
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала RS485, HART;
- формирование релейных выходных сигналов;
- самодиагностику аппаратной части датчика;
- настройку нулевых показаний и чувствительности датчика.
ПО детектора реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала и цифрового HART;
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
4) отображение данных на ЖК дисплее, значение измеряемого компонента, значения функций настроек прибора;
5) непрерывную самодиагностику аппаратной части детектора.
Идентификационные данные ПО приведены в таблице 1.
Детекторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | K800-V2 |
| Номер версии (идентификационный номер) ПО, не ниже | 10.1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики для инфракрасных сенсоров
| Определяемы й компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 3) | ||
| % НКПР 2) | Объемной доли, % | |||||
| абсолютной, % НКПР (% объёмной доли) | относительной, % | |||||
| Метан (СН4) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 2,2 включ. | 15 | ± 3 (± 0,132) | - |
| св. 50 до 100 | св. 2,2 до 4,4 | - | ± 8 | |||
| Этан (C2H6) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1,25 включ. | 15 | ± 3 (± 0,075) | - |
| св. 50 до 100 | св. 1,25 до 2,5 | - | ± 8 | |||
| Пропан (СзН8) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,85 включ. | 15 | ± 3 (± 0,051) | - |
| св. 50 до 100 | св. 0,85 до 1,7 | - | ± 8 | |||
| н-бутан (С4Н10) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,7 включ. | 15 | ± 3 (± 0,042) | - |
| св. 50 до 100 | св. 0,7 до 1,4 | - | ± 8 | |||
| Изобутан С1С4Н10) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,65 включ. | 15 | ± 3 (± 0,039) | - |
| св. 50 до 100 | св. 0,65 до 1,3 | - | ± 8 | |||
| Пентан (С5Н12) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,7 включ. | 15 | ± 3 (± 0,042) | - |
| св. 50 до 100 | св. 0,7 до 1,4 | - | ± 8 | |||
| Гексан (СбН14) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,5 включ. | 15 | ± 3 (± 0,03) | - |
| св. 50 до 100 | св. 0,5 до 1,0 | - | ± 8 | |||
| Циклогексан (СбН12) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,5 включ. | 15 | ± 3 (± 0,03) | - |
| св. 50 до 100 | св. 0,5 до 1,0 | - | ± 8 | |||
| Этилен (С2Н4) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1,15 включ. | 15 | ± 3 (± 0,069) | - |
| св. 50 до 100 | св. 1,15 до 2,3 | - | ± 8 | |||
| Определяемы й компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 3) | ||
| % НКПР 2) | Объемной доли, % | |||||
| абсолютной, % НКПР (% объёмной доли) | относительной, % | |||||
| Пропилен (СзНб) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1,0 включ. | 15 | ± 3 (± 0,06) | - |
| св. 50 до 100 | св. 1,0 до 2,0 | 15 | - | ± 8 | ||
| Бензол (СбНб) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,6 включ. | 15 | ± 3 (± 0,036) | - |
| св. 50 до 100 | св. 0,6 до 1,2 | - | ± 8 | |||
| Изопентан (iC5Hi2) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,7 включ. | 15 | ± 3 (± 0,042) | - |
| св. 50 до 100 | св. 0,7 до 1,4 | - | ± 8 | |||
| Метанол (СНзОН) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 2,25 включ. | 15 | ± 5 (± 0,225) | - |
| св. 50 до 100 | св. 2,25 до 5,5 | - | ± 10 | |||
| Этанол (C2H5OH) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1,55 включ. | 15 | ± 5 (± 0,155) | - |
| св. 50 до 100 | св. 1,55 до 3,1 | - | ± 10 | |||
| Гептан (С7Н16) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,425 включ. | 15 | ± 5 (± 0,0425) | - |
| св. 50 до 100 | св. 0,425 до 0,85 | - | ± 10 | |||
| Оксид этилена (С2Н4О) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1,3 включ. | 15 | ± 5 (± 0,13) | - |
| св. 50 до 100 | св. 1,3 до 2,6 | - | ± 10 | |||
| Изобутилен (iC4H8) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,8 включ. | 15 | ± 5 (± 0,08) | - |
| св. 50 до 100 | св. 0,8 до 1,6 | - | ± 10 | |||
| Изопрен (C5H8) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,85 включ. | 15 | ± 5 (± 0,085) | - |
| св. 50 до 100 | св. 0,85 до 1,7 | - | ± 10 | |||
| Ацетилен (C2H2) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1,15 включ. | 15 | ± 5 (± 0,155) | - |
| св. 50 до 100 | св. 1,15 до 2,3 | - | ± 10 | |||
| Толуол (C7H8) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,5 включ. | 20 | ± 5 (± 0,05) | - |
| св. 50 до 100 | св. 0,5 до 1 | - | ± 10 | |||
| Этилбензол (C8H10) | от 0 до 100 % НКПР | от 0 до 37,5 включ. | от 0 до 0,3 включ. | 20 | ± 5 (± 0,03) | - |
| - | ± 10 | |||||
| Н-октан (C8H18) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,4 включ. | 20 | ± 5 (± 0,04) | - |
| - | ± 10 | |||||
| Этилацетат (C4H8O2) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 1 включ. | 20 | ± 5 (± 0,1) | - |
| св. 50 до 100 | св. 1до 2 | - | ± 10 | |||
| Определяемы й компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 3) | ||
| % НКПР 2) | Объемной доли, % | |||||
| абсолютной, % НКПР (% объёмной доли) | относительной, % | |||||
| Нонан (C9H20) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,35 включ. | 20 | ± 5 (± 0,035) | - |
| св. 50 до 100 | св. 0,35 до 0,7 | - | ± 10 | |||
| Стирол (C8H8) | от 0 до 100 % НКПР | от 0 до 50 включ. | от 0 до 0,5 включ. | 20 | ± 5 (± 0,05) | - |
| св. 50 до 100 | св. 0,5 до 1 | - | ± 10 | |||
| пара-ксилол (П-С8Н10) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,45 | 20 | ± 5 (± 0,045) | - |
| св. 50 до 100 | св. 0,45 до 0,9 | - | ± 10 | |||
| орто-ксилол (о-С8Н10) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,5 | 20 | ± 5 (± 0,05) | - |
| св. 50 до 100 | св. 0, 5 до 1 | - | ± 10 | |||
| Изопропиловый спирт (С3Н8О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1 | 20 | ± 5 (± 0,1) | - |
| св. 50 до 100 | св. 1 до 2 | - | ± 10 | |||
| Пары нефтепродуктов1) (по пропану) | от 0 до 100 % НКПР | от 0 до 50% | от 0 до 0,85 | 20 | ± 5 (± 0,085) | - |
| св. 50 до 100 | св. 0 до 1,7 | - | ± 10 | |||
| Углекислый газ (CO2) | от 0 до 5% в воздухе | от 0 до 2% включ. | - | 15 | ± 0,2% | - |
| св. 2 до 5% | - | - | ± 10 | |||
| Примечания 1) Топливо дизельное по ГОСТ 305-2013, Уайт-спирит по ГОСТ 3134-78, Топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствие с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топливному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ-Р 51866-2002, керосин по ГОСТ Р 52050-2006, Поверочным компонентом является Пропан (СзН8). 2) Значения НКПР для горючих газов и паров в соответствие с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида, а именно, топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствие с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топливному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ-Р 51866-2002, керосин по ГОСТ Р 52050-2006 3) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент. | ||||||
Таблица 3 - Метрологические характеристики для термокаталитических сенсоров
| Определяемый компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной абсолютной погрешности4), % НКПР (% объёмной доли) | |
| % НКПР 2) | Объемной доли, % | ||||
| Метан (СН4) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 2,2 | 30 | ± 5 (± 0,22) |
| Этан (C2H6) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,25 | 30 | ± 5 (± 0,125) |
| Пропан (С3Н8) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,85 | 30 | ± 5 (± 0,085) |
| Н-бутан (С4Н10) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,7 | 30 | ± 5 (± 0,07) |
| Изобутан С1С4Н10) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,65 | 30 | ± 5 (± 0,065) |
| Пентан (С5Н12) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,7 | 30 | ± 5 (± 0,07) |
| Гексан (С6Н14) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,5 | 30 | ± 5 (± 0,05) |
| Циклогексан (С6Н12) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,5 | 30 | ± 5 (± 0,05) |
| Циклогексанон 3)(С6Н10О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,65 | 30 | ± 5 (± 0,065) |
| Циклогексанол3) (C6H11OH) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,6 | 30 | ± 5 (± 0,06) |
| Этилен (С2Н4) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,15 . | 30 | ± 5 (± 0,115) |
| Пропилен (С3Н6) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,0 | 30 | ± 5 (± 0,1) |
| Бензол (С6Н6) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,6 | 30 | ± 5 (± 0,06) |
| Изопентан C1C5H12) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,7 | 30 | ± 5 (± 0,07) |
| Метанол (СНзОН) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 2,25 | 30 | ± 5 (± 0,225) |
| Этанол (C2H5OH) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,55 | 30 | ± 5 (± 0,155) |
| Гептан (С7Н16) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,425 | 30 | ± 5 (± 0,0425) |
| Оксид этилена (С2Н4О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,3 | 30 | ± 5 (± 0,13) |
| Изобутилен (iC4H8) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,8 | 30 | ± 5 (± 0,08) |
| Изопрен (C5H8) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,85 | 30 | ± 5 (± 0,085) |
| Ацетилен (C2H2) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,15 | 30 | ± 5 (± 0,115) |
| Определяемый компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной абсолютной погрешности4), % НКПР (% объёмной доли) | |
| % НКПР 2) | Объемной доли, % | ||||
| Толуол (C7H8 ) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,5 | 30 | ± 5 (± 0,05) |
| Этилбензол (CsHio) | от 0 до 100 % НКПР | от 0 до 37,5 | от 0 до 0,3 | 30 | ± 5 (± 0,04) |
| н-октан (C8H18) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,4 | 30 | ± 5 (± 0,04) |
| Этилацетат (C4H8O2) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1 | 30 | ± 5 (± 0,1) |
| 1,3-бутадиен (дивинил) (С4Н6) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,7 | 30 | ± 5 (± 0,07) |
| 1,2-дихлорэтан (С2Н4С12) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 3,1 | 30 | ± 5 (± 0,31) |
| Диметилсульфи д (C2H6S) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,1 | 30 | ± 5 (± 0,11) |
| 1-бутанол (C4H9OH) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,7 | 30 | ± 5 (± 0,07) |
| Винилхлорид (С2НзС1) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,8 | 30 | ± 5 (± 0,18) |
| Бутилацетат (С6Н12О2) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,6 | 30 | ± 5 (± 0,06) |
| Нонан (C9H20) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,35. | 30 | ± 5 (± 0,035) |
| Стирол (C8H8) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,5 | 30 | ± 5 (± 0,05) |
| пара-ксилол (П-С8Н10) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,45 | 30 | ± 5 (± 0,045) |
| орто-ксилол (о-С8Н10) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,5 | 30 | ± 5 (± 0,05) |
| Диметиловый эфир (С2Н6О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,35 | 30 | ± 5 (± 0,135) |
| Диэтиловый эфир (С4Н10О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,85 | 30 | ± 5 (± 0,085) |
| Оксид пропилена (С3Н6О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,95 | 30 | ± 5 (± 0,095) |
| Хлорбензол (C6H5CI) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,65 | 30 | ± 5 (± 0,065) |
| Аммиак (NH3) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 7,5 | 30 | ± 5 (± 0,75) |
| 2,3-дитиабутан (диметилдисуль фид) (С2Н&) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,55 | 30 | ± 5 (± 0,055) |
| Определяемый компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной абсолютной погрешности4), % НКПР (% объёмной доли) | |
| % НКПР 2) | Объемной доли, % | ||||
| Изопропиловый спирт (С3Н8О) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1 | 30 | ± 5 (± 0,1) |
| 2-пропанон (ацетон) (СзНбО) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 1,25 | 30 | ± 5 (± 0,125) |
| Сумма углеводородов СхНу (поверочный компонент -метан) | от 0 до 100 % НКПР | от 0 до 50 | - | 30 | ± 5 |
| Сумма углеводородов СхНу (поверочный компонент -пропан) | от 0 до 100 % НКПР | от 0 до 50 | - | 30 | ± 5 |
| Сумма углеводородов СхНу (поверочный компонент -гексан) | от 0 до 100 % НКПР | от 0 до 50 | - | 30 | ± 5 |
| Пары нефтепродуктов 1) (по пропану) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 0,85 | 30 | ± 5 (± 0,085) |
| водород (H) | от 0 до 100 % НКПР | от 0 до 50 | от 0 до 2 | 30 | ± 5 (± 0,2) |
| Примечания 1) Топливо дизельное по ГОСТ 305-2013, Уайт-спирит по ГОСТ 3134-78, Топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствие с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топливному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ-Р 51866-2002, керосин по ГОСТ Р 52050-2006, Поверочным компонентом является Пропан (С3Н8). 2) Значения НКПР для горючих газов и паров в соответствие с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида, а именно, топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный в соответствие с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топливному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ-Р 518662002, керосин по ГОСТ Р 52050-2006 3) Поверочный компонент - Циклогексан (С6Н12) | |||||
| Определяемый компонент | Диапазон показаний определяемого компонента | Диапазон измерений определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной абсолютной погрешности4), % НКПР (% объёмной доли) |
| % НКПР 2) Объемной доли, % | ||||
| 4) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент. | ||||
Таблица 4 - Метрологические характеристики для электрохимических сенсоров
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности | |
| абсолютной | относитель ной | ||||
| Сероводород (H2S) | от 0 до 5 млн 1 | от 0 до 1 млн-1 включ. | 30 | ± 0,2 млн-1 | - |
| св. 1 до 5 млн-1 включ. | ± 20 % | ||||
| от 0 до 10 млн 1 | от 0 до 2 млн-1 включ. | 30 | ± 0,4 млн-1 | - | |
| св. 2 до 10 млн-1 включ. | ± 20 % | ||||
| от 0 до 20 млн 1 | от 0 до 4 млн-1 включ. | 30 | ± 1 млн-1 | - | |
| св. 4 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 30 млн 1 | от 0 до 10 млн-1 включ. | 30 | ± 2 млн-1 | - | |
| св. 10 до 30 млн-1 включ. | ± 20 % | ||||
| от 0 до 50 млн 1 | от 0 до 10 млн-1 включ. | 60 | ± 2 млн-1 | - | |
| св. 10 до 50 млн-1 включ. | ± 20 % | ||||
| от 0 до 100 млн 1 | от 0 до 20 млн-1 включ. | 60 | ± 4 млн-1 | - | |
| св.20 до 100 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 млн 1 | от 0 до 100 млн-1 включ. | 60 | ± 10 млн-1 | - | |
| св. 100 до 200 млн-1 включ. | ± 10 % | ||||
| Кислород (O2) | от 0 до 25 % | от 0 до 25 % | 40 | ± 1 % | - |
| Оксида углерода (СО) | от 0 до 200 млн 1 | от 0 до 50 млн-1 включ. | 30 | ± 5 млн-1 | - |
| св. 50 до 200 млн-1 включ. | - | ± 10 % | |||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности | |
| абсолютной | относитель ной | ||||
| от 0 до 1000 - -1 млн | от 0 до 100 млн-1 включ. | 60 | ± 10 млн-1 | - | |
| св. 100 до 1000 млн-1 включ. | - | ± 10 % | |||
| Диоксид серы (SO2) | от 0 до 20 млн-1 | от 0 до 5 млн-1 включ. | 40 | ± 1 млн-1 | - |
| св. 5 до 20 млн-1 включ. | - | ± 20 % | |||
| от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | 40 | ± 2 млн-1 | - | |
| св. 10 до 100 млн-1 включ. | - | ± 20 % | |||
| от 0 до 200 млн 1 | от 0 до 50 млн-1 включ. | 40 | ± 5 млн-1 | - | |
| св. 50 до 200 млн-1 включ. | - | ± 10 % | |||
| Хлор (CL2) | от 0 до 10 млн 1 | от 0 до 2 млн-1 включ. | 60 | ± 0,3 млн-1 | - |
| св. 2 до 10 млн-1 включ. | - | ± 20 % | |||
| Хлористый водород (HCL) | от 0 до 20 млн 1 | от 0 до 10 млн-1 включ. | 60 | ± 1 млн-1 | - |
| св. 10 до 20 млн-1 включ. | - | ± 10 % | |||
| Аммиак (NH3) | от 0 до 1000 - -1 млн | от 0 до 100 млн-1 включ. | 60 | ± 15 млн-1 | - |
| св. 100 до 1000 млн-1 включ. | - | ± 15% | |||
| от 0 до 300 млн 1 | от 0 до 30 млн-1 включ. | 60 | ± 5 млн-1 | - | |
| св. 30 до 300 млн-1 включ. | - | ± 15% | |||
| от 0 до 500 млн 1 | от 0 до 30 млн-1 включ. | 60 | ± 5 млн-1 | - | |
| св. 30 до 500 млн-1 включ. | - | ± 15% | |||
| от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | 60 | ± 2 млн-1 | - | |
| св. 10 до 100 млн-1 включ. | - | ± 20 % | |||
| Диоксид азота (NO2) | от 0 до 20 млн-1 | от 0 до 1 млн-1 включ. | 30 | ± 0,2 млн-1 | - |
| Определяемый компонент Диоксид азота (NO2) | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности | |
| абсолютной | относитель ной | ||||
| св. 1 до 20 млн-1 включ. | - | ± 20 % | |||
| от 0 до 50 млн 1 | от 0 до 10 млн-1 включ. | 30 | ± 2 млн-1 | - | |
| св. 10 до 50 млн-1 включ. | - | ± 20 % | |||
| от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | 60 | ± 4 млн-1 | - | |
| св. 10 до 100 млн-1 включ. | - | ± 20 % | |||
| от 0 до 500 млн 1 | от 0 до 100 млн-1 включ. | 60 | ± 10 млн-1 | - | |
| св. 100 до 500 млн-1 включ. | - | ± 10 % | |||
| Оксид азота (NO) | от 0 до 25 млн 1 | от 0 до 10 млн-1 включ. | 40 | ± 1 млн-1 | - |
| св. 10 до 25 млн-1 включ. | - | ± 10 % | |||
| от 0 до 250 млн 1 | от 0 до 50 млн-1 включ. | 40 | ± 5 млн-1 | - | |
| св. 50 до 250 млн-1 включ. | - | ± 10 % | |||
| Озон (Оз) | от 0 до 1 млн 1 | от 0 до 0,1 млн-1 включ. | 60 | ± 0,02 млн-1 | - |
| св. 0,1 до 1 млн-1 включ. | - | ± 20 % | |||
| Синильная кислота (HCN) | от 0 до 30 млн 1 | от 0 до 1 млн-1 включ. | 60 | ± 0,2 млн-1 | - |
| св. 1 до 30 млн-1 включ. | - | ± 20 % | |||
| Метанол (CH3OH) | от 0 до 20 млн 1 | от 0 до 2 млн-1 включ. | 40 | ± 0,4 млн-1 | - |
| св. 2 до 20 млн-1 включ. | - | ± 20 % | |||
| от 0 до 50 млн 1 | от 0 до 10 млн-1 включ. | 40 | ± 2 млн-1 | - | |
| св. 10 до 50 млн-1 включ. | - | ± 20 % | |||
| Формальдегид (CH2O) | от 0 до 10 млн 1 | от 0 до 2 млн-1 включ. | 40 | ± 0,4 млн-1 | - |
| св. 2 до 10 млн-1 включ. | - | ± 20 % | |||
| от 0 до 20 млн-1 | от 0 до 2 млн-1 включ. | 40 | ± 0,4 млн-1 | - | |
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности | |
| абсолютной | относитель ной | ||||
| св. 2 до 20 млн-1 включ. | - | ± 20 % | |||
| Акрилонитрил (C3H3N) | от 0 до 80 млн 1 | от 0 до 10 млн-1 включ. | 120 | ± 2 млн-1 | - |
| св. 10 до 80 млн-1 включ. | - | ± 20 % | |||
| Оксид этилена (C2H4O) | от 0 до 20 млн 1 | от 0 до 5 млн-1 включ. | 140 | ± 1 млн-1 | - |
| св. 5 до 20 млн-1 включ. | - | ± 20 % | |||
| от 0 до 100 млн 1 | от 0 до 20 млн-1 включ. | 140 | ± 4 млн-1 | - | |
| св. 20 до 100 млн-1 включ. | - | ± 20 % | |||
Таблица 5 - Метрологические характеристики для фотоионизационных сенсоров
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| Ацетон (СзН6О) | от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - |
| св. 50 до 200 млн-1 включ. | ± 20 % | ||||
| от 0 до 1000 - -1 млн | от 0 до 100 млн-1 включ. | 20 | ± 20 млн-1 | - | |
| св. 100 до 1000 млн-1 включ. | ± 20 % | ||||
| Акриловая кислота (C3H4O2) | от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 0,7 млн-1 | - |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| Бензол (С6Н6) | от 0 до 4,5 - -1 млн | от 0 до 1,5 млн-1 включ. | 20 | ± 0,3 млн-1 | - |
| св. 1,5 до 4,5 млн-1 включ. | ± 20 % | ||||
| от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 1 млн-1 | - | |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 100 млн-1 включ. | 20 | ± 10 млн-1 | - | |
| св. 100 до 200 млн-1 включ. | ± 10 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| 1-3 бутадиен (С4Н6) | от 0 до 200 - -1 млн | от 0 до 44,5 млн-1 включ. | 20 | ± 8,9 млн-1 | - |
| св. 44,5 до 200 млн-1 включ. | ± 20 % | ||||
| Бутанол (C4H10O) | от 0 до 20 - -1 млн | от 0 до 3,2 млн-1 включ. | 20 | ± 0,64 млн-1 | - |
| св. 3,2 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - | |
| св. 10 до 200 млн-1 включ. | ± 20 % | ||||
| Бутилацетат (C6H12O2) | от 0 до 50 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 50 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - | |
| св. 50 до 200 млн-1 включ. | ± 20 % | ||||
| Винилхлорид (C2H3Q) | от 0 до 10 - -1 млн | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - |
| св. 2 до 10 млн-1 включ. | ± 20 % | ||||
| от 0 до 100 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 4 млн-1 | - | |
| св. 20 до 100 млн-1 включ. | ± 20 % | ||||
| Гептан (C7Hi6) | от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 5 млн-1 | - |
| св. 50 до 200 млн-1 включ. | ± 10 % | ||||
| Гексан (СйНы) | от 0 до 100 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 100 млн-1 включ. | ± 20 % | ||||
| Гидразин (N2H4) | от 0 до 60 - -1 млн | от 0 до 3 млн-1 включ. | 20 | ± 0,5 млн-1 | - |
| св. 3 до 60 млн-1 включ. | ± 20 % | ||||
| Изопропанол (СзН8О) | от 0 до 200 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 5 млн-1 | - |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| Диметиламин (C2H7N) | от 0 до 6 _ -1 млн | от 0 до 0,5 млн-1 включ. | 20 | ± 0,1 млн-1 | - |
| св. 0,5 до 6 млн-1 включ. | ± 20 % | ||||
| 1,2- диметилбензол (о-ксилол) (о-С8Н10) | от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 1 млн-1 | - |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 40 млн-1 включ. | 20 | ± 8 млн-1 | - | |
| св. 40 до 200 млн-1 включ. | ± 20 % | ||||
| 1,3-диметилбензол (м-ксилол) (m-C8Hio) | от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 1 млн-1 | - |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 40 млн-1 включ. | 20 | ± 8 млн-1 | - | |
| св. 40 до 200 млн-1 включ. | ± 20 % | ||||
| 1,4-диметилбензол (п-ксилол) (Р-С8Н1о) | от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 1 млн-1 | - |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 40 млн-1 включ. | 20 | ± 8 млн-1 | - | |
| св. 40 до 200 млн-1 включ. | ± 20 % | ||||
| Диметиловый Эфир (C2H6O) | от 0 до 2000 - -1 млн | от 0 до 200 млн-1 включ. | 20 | ± 40 млн-1 | - |
| св. 200 до 2000 млн-1 включ. | ± 20 % | ||||
| Диметилдисульф ид (C2H6S2) | от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 0,1 млн-1 | - |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| Диметилсульфид (C2H2SH) | от 0 до 100 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 100 млн-1 включ. | ± 20 % | ||||
| 1,2-дихлорэтан (С2Н4а2) | от 0 до 8 млн-i | от 0 до 3 млн-1 включ. | 20 | ± 0,6 млн-1 | - |
| св. 3 до 8 млн-1 включ. | ± 20 % | ||||
| Изобутан 0С4Н1о) | от 0 до 200 - -1 млн | от 0 до 100 млн-1 включ. | 20 | ± 20 млн-1 | - |
| св. 100 до 200 млн-1 включ. | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| ЛОС по изобутилену (iC4H8) | от 0 до 20 - -1 млн | от 0 до 2 млн-1 включ. | 20 | ± 0,5 млн-1 | - |
| св. 2 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 100 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - | |
| св. 10 до 100 млн-1 включ. | ± 20 % | ||||
| от 0 до 500 - -1 млн | от 0 до 100 млн-1 включ. | 20 | ± 20 млн-1 | - | |
| св. 100 до 500 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - | |
| св. 50 до 200 млн-1 включ. | ± 20 % | ||||
| от 0 до 2000 - -1 млн | от 0 до 200 млн-1 включ. | 20 | ± 40 млн-1 | - | |
| св. 200 до 2000 млн-1 включ. | ± 20 % | ||||
| от 0 до 5000 - -1 млн | от 0 до 1000 млн-1 включ. | 20 | ± 200 млн-1 | - | |
| св. 1000 до 5000 млн-1 включ. | ± 20 % | ||||
| Изопропиловый спирт (С3Н8О) | от 0 до 20 _ -1 млн 1 | от 0 до 4 млн-1 включ. | 20 | ± 0,8 млн-1 | - |
| св. 4 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 0,8 млн-1 | - | |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| Метанол (СНзОН) | от 0 до 200 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 200 млн-1 включ. | ± 20 % | ||||
| Метилацетат (C3H6O2) | от 0 до 1500 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - |
| св. 50 до 1500 млн-1 включ. | ± 20 % | ||||
| Метил-трет-бутиловый эфир (МТБЭ) (С5Н12О) | от 0 до 100 - -1 млн | от 0 до 30 млн-1 включ. | 20 | ± 6 млн-1 | - |
| св. 30 до 100 млн-1 включ. | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| Метилмеркаптан (CH3SH) | от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - |
| св. 50 до 200 млн-1 включ. | ± 20 % | ||||
| Метиламин (CH5N) | от 0 до 30 - -1 млн | от 0 до 1 млн-1 включ. | 20 | ± 0,2 млн-1 | - |
| св. 1 до 30 млн-1 включ. | ± 20 % | ||||
| Моноэтаноламин (C2H7NO) | от 0 до 6 млн- 1 | от 0 до 0,2 млн-1 включ. | 20 | ± 0,04 млн-1 | - |
| св. 0,2 до 6 млн-1 включ. | ± 20 % | ||||
| от 0 до 60 - -1 млн | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - | |
| св. 2 до 60 млн-1 включ. | ± 20 % | ||||
| Нафталин (CioHs) | от 0 до 10 - -1 млн | от 0 до 4 млн-1 включ. | 20 | ± 0,8 млн-1 | - |
| св. 4 до 10 млн-1 включ. | ± 20 % | ||||
| Октан (н-октан) (CsH1s) | от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - |
| св. 50 до 200 млн-1 включ. | ± 20 % | ||||
| Пропанол-1 (пропиловый спирт) (C3H7OH) | от 0 до 12 - -1 млн | от 0 до 4 млн-1 включ. | 20 | ± 0,8 млн-1 | - |
| св. 4 до 12 млн-1 включ. | ± 20 % | ||||
| от 0 до 100 - -1 млн | от 0 до 12 млн-1 включ. | 20 | ± 2,4 млн-1 | - | |
| св. 12 до 100 млн-1 включ. | ± 20 % | ||||
| Пропилен (СзНб) | от 0 до 200 „ -1 млн | от 0 до 60 млн-1 включ. | 20 | ± 12 млн-1 | - |
| св. 60 до 200 млн-1 включ. | ± 20 % | ||||
| от 0 до 500 - -1 млн | от 0 до 200 млн-1 включ. | 20 | ± 40 млн-1 | - | |
| св. 200 до 500 млн-1 включ. | ± 20 % | ||||
| Оксид пропилена (СзНбО) | от 0 до 20 - -1 млн | от 0 до 1 млн-1 включ. | 20 | ± 0,2 млн-1 | - |
| св. 1 до 20 млн-1 включ. | ± 20 % | ||||
| н-пропилацетат (C5H10O2) | от 0 до 60 - -1 млн | от 0 до 6 млн-1 включ. | 20 | ± 1,2 млн-1 | - |
| св. 6 до 60 млн-1 включ. | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| от 0 до 600 - -1 млн | от 0 до 60 млн-1 включ. | 20 | ± 12 млн-1 | - | |
| св. 60 до 600 млн-1 включ. | ± 20 % | ||||
| Сероуглерод (CS2) | от 0 до 5 млн- 1 | от 0 до 1 млн-1 включ. | 20 | ± 0,2 млн-1 | - |
| св. 1 до 5 млн-1 включ. | ± 20 % | ||||
| от 0 до 30 - -1 млн | от 0 до 3 млн-1 включ. | 20 | ± 0,6 млн-1 | - | |
| св. 3 до 30 млн-1 включ. | ± 20 % | ||||
| Стирол (С8Н8) | от 0 до 10 - -1 млн | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - |
| св. 2 до 10 млн-1 включ. | ± 20 % | ||||
| от 0 до 20 - -1 млн | от 0 до 7 млн-1 включ. | 20 | ± 0,5 млн-1 | - | |
| св. 7 до 20 млн-1 включ. | ± 10 % | ||||
| от 0 до 200 - -1 млн | от 0 до 100 млн-1 включ. | 20 | ± 10 млн-1 | - | |
| св. 100 до 200 млн-1 включ. | ± 10 % | ||||
| Тетрахлорэтилен (C2CI4) | от 0 до 5 млн- 1 | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - |
| св. 2 до 5 млн-1 включ. | ± 20 % | ||||
| от 0 до 10 - -1 млн | от 0 до 4 млн-1 включ. | 20 | ± 0,8 млн-1 | - | |
| св. 4 до 10 млн-1 включ. | ± 20 % | ||||
| Трихлорэтилен (C2HG3) | от 0 до 12 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 1 млн-1 | - |
| св. 5 до 12 млн-1 включ. | ± 20 % | ||||
| от 0 до 40 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 1 млн-1 | - | |
| св. 10 до 40 млн-1 включ. | ± 10 % | ||||
| Толуол (С6Н5СНз) | от 0 до 80 - -1 млн | от 0 до 40 млн-1 включ. | 20 | ± 4 млн-1 | - |
| св. 40 до 80 млн-1 включ. | ± 10 % | ||||
| от 0 до 160 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 5 млн-1 | - | |
| св. 50 до 160 млн-1 включ. | ± 10 % | ||||
| Уксусная кислота (C2H4O2) | от 0 до 20 _ -1 млн 1 | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - |
| св. 2 до 20 млн-1 включ. | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| от 0 до 200 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 4 млн-1 | - | |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| 2-фенилпропан (изопропилбензол, кумол) (iC9H12) | от 0 до 30 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 30 млн-1 включ. | ± 20 % | ||||
| от 0 до 300 - -1 млн | от 0 до 30 млн-1 включ. | 20 | ± 6 млн-1 | - | |
| св. 30 до 300 млн-1 включ. | ± 20 % | ||||
| Фенол (C6H6O) | от 0 до 0,25 - -1 млн | от 0 до 0,07 млн-1 включ. | 20 | ± 0,015 _ -1 млн | - |
| св. 0,07 до 0,25 млн-1 включ. | ± 20 % | ||||
| от 0 до 2 - -1 млн | от 0 до 0,25 млн-1 включ. | 20 | ± 0,05 млн-1 | - | |
| св. 0,25 до 2 млн-1 включ. | ± 20 % | ||||
| от 0 до 10 - -1 млн | от 0 до 0,25 млн-1 включ. | 20 | ± 0,05 млн-1 | - | |
| св. 0,25 до 10 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 20 млн-1 вк0,0люч. | 20 | ± 4 млн-1 | - | |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| Фурфуриловый СПИРт(С5Н6О2) | от 0 до 20 - -1 млн | от 0 до 1 млн-1 включ. | 20 | ± 0,2 млн-1 | - |
| св. 1 до 20 млн-1 включ. | ± 20 % | ||||
| Хлорбензол (С6Н5а) | от 0 до 20 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 4 млн-1 | - | |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| Этанол (C2H5OH) | от 0 до 20 - -1 млн | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - |
| св. 2 до 20 млн-1 включ. | ± 20 % | ||||
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| от 0 до 200 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 4 млн-1 | - | |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| от 0 до 2000 - -1 млн | от 0 до 200 млн-1 включ. | 20 | ± 40 млн-1 | - | |
| св. 200 до 2000 млн-1 включ. | ± 20 % | ||||
| Этилацетат (C4H8O2) | от 0 до 20 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 20 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 20 млн-1 включ. | 20 | ± 4 млн-1 | - | |
| св. 20 до 200 млн-1 включ. | ± 20 % | ||||
| Этилбензол (C8H10) | от 0 до 20 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - |
| св. 10 до 20 млн-1 включ. | 20 | ± 20 % | |||
| от 0 до 100 - -1 млн | от 0 до 10 млн-1 включ. | 20 | ± 2 млн-1 | - | |
| св. 10 до 100 млн-1 включ. | ± 20 % | ||||
| Этиленгликоль (C2H6O2) | от 0 до 4 - -1 млн | от 0 до 2 млн-1 включ. | 20 | ± 0,4 млн-1 | - |
| св. 2 до 4 млн-1 включ. | ± 20 % | ||||
| от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ. | 20 | ± 1 млн-1 | - | |
| св. 5 до 20 млн-1 включ. | ± 20 % | ||||
| Этиламин (C2H7N) | от 0 до 10 - -1 млн | от 0 до 1 млн-1 включ. | 20 | ± 0,2 млн-1 | - |
| св. 1 до 10 млн-1 включ. | ± 20 % | ||||
| Этилмеркаптан (C2H5SH) | от 0 до 10 - -1 млн | от 0 до 0,4 млн-1 включ. | 20 | ± 0,08 млн-1 | - |
| св. 0,4 до 10 млн-1 включ. | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - | |
| св. 50 до 200 млн-1 включ. | ± 20 % | ||||
| Циклогексан (C6H12) | от 0 до 200 _ -1 млн | от 0 до 50 млн-1 включ. | 20 | ± 10 млн-1 | - |
| Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента | Диапазон измерений объёмной доли определяемого компонента | Время установления показаний Т(09), с | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относитель ной | ||||
| св, 50 до 200 млн-1 включ, | ± 20 % | ||||
| Циклогексанол 1) (C6H12O) | от 0 до 20 - -1 млн | от 0 до 5 млн-1 включ, | 20 | ± 1 млн-1 | - |
| св, 5 до 20 млн-1 включ, | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ, | 20 | ± 10 млн-1 | - | |
| св, 50 до 200 млн-1 включ, | ± 20 % | ||||
| Циклогексанон 1) (СбН1оО) | от 0 до 10 - -1 млн | от 0 до 2 млн-1 включ, | 20 | ± 0,4 млн-1 | - |
| св, 2 до 10 млн-1 включ, | ± 20 % | ||||
| от 0 до 200 - -1 млн | от 0 до 50 млн-1 включ, | 20 | ± 10 млн-1 | - | |
| св, 50 до 200 млн-1 включ, | ± 20 % | ||||
Примечания
1) Поверочный компонент - Циклогексан (СбНп)
2) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент,
Таблица 6 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне рабочих температур на каждые 10 °С, в долях от предела допускаемой основной погрешности | ± 1,0 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 60 |
| Расход газовой пробы (при проведении поверки/калибровки), л/ мин | от 0,1 до 0,5 |
| Напряжение питания от источника постоянного тока, В | 24 |
| Габаритные размеры (ДхШхВ), мм, не более: Ирексон-АМВ; Ирексон-АМВ-2 | 183x143x107 194x158x104 |
| Масса, кг, не более Ирексон-АМВ; Ирексон-АМВ-2 | 2,5 4,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающей среды, °С - Трансмиттер Ирексон-АМВ, Ирексон-АМВ-2 - Инфракрасный сенсор - Термокаталитический сенсор - Электрохимический сенсор - Фотоионизационный сенсор относительная влажность, %, не более диапазон атмосферного давления, кПа | - 60°C до +80°C - 60°C до +80°C - 60°C до +80°C - 40°C до +60°C - 40°C до +80°C 95% от 85 до 115 |
| Маркировка взрывозащиты | 1 Ex d IIC T6 Gb X |
| Защита от внешних воздействий, не менее | IP66/67 |
| Средняя наработка на отказ, ч | 35000 |
| Средний срок службы, лет | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность детекторов
| Наименование | Обозначение | Количество, шт. |
| Детекторы горючих и токсичных газов | Ирексон-АМВ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| Упаковка | _ | 1 экз. |
Приведены в разделе 2 руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53-001-45384854-2022 Детекторы горючих и токсичных газов Ирексон-АМВ. Технические условия.
| Зарегистрировано поверок | 1053 |
| Поверителей | 14 |
| Актуальность данных | 17.11.2024 |
