| Номер в госреестре | 88631-23 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | Feige FS-T10E-t |
| Изготовитель | Feige Filling GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические дискретного действия Feige FS-T10E-t (далее по тексту - дозаторы) предназначены для автоматического дозирования жидких материалов.
К настоящему типу средств измерений относятся дозаторы автоматические дискретного действия с серийными номерами 2004281-W1, 2004281-W2.
Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее - датчик), возникающего под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого элемента. Далее аналоговый сигнал преобразуется в цифровой код аналогоцифровым преобразователем и поступает во вторичный прибор, который осуществляет управление клапаном дозирующего устройства. Информация о массе продукта, находящегося в таре на грузоприемной платформе, отображается на дисплее весоизмерительного прибора.
Конструктивно дозатор состоит из металлической рамы, на которой закреплены питатель: наливная труба с клапаном дозирования, грузоприемное устройство и система управления, оснащенная сенсорным дисплеем и аналого-цифровым преобразователем. Тип заполнения - сверху.
Грузоприемное устройство состоит из одного датчика весоизмерительного тензорезисторного РС6, производства фирмы "Flintec GmbH", Германия, (регистрационный номер ФИФОЕИ 63476-16), оснащённое цепным транспортёром.
Грузоприемное устройство оснащено следующими устройствами:
- устройство установки нуля;
- полуавтоматическое устройство установки нуля;
- автоматическое устройство установки нуля;
- устройство начального установления на нуль;
- устройство слежки за нулем (может быть отключено);
- устройство автоматического тарирования (устройство компенсирования массы тары);
На маркировочной табличке, расположенной на системе управления согласно рисунку 2, указана следующая информация:
- наименование изготовителя;
- обозначение типа дозатора;
- год изготовления;
- серийный номер;
- напряжение питания;
Серийный номер состоит из арабских цифр и буквы латинского алфавита, и нанесен методом типографской печати.

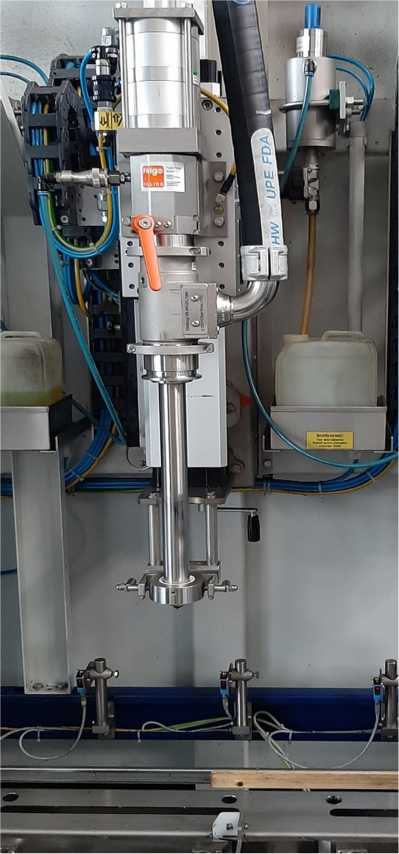

Общий вид дозаторов представлен на рисунке 1.
Рисунок 1 - Общий вид дозаторов

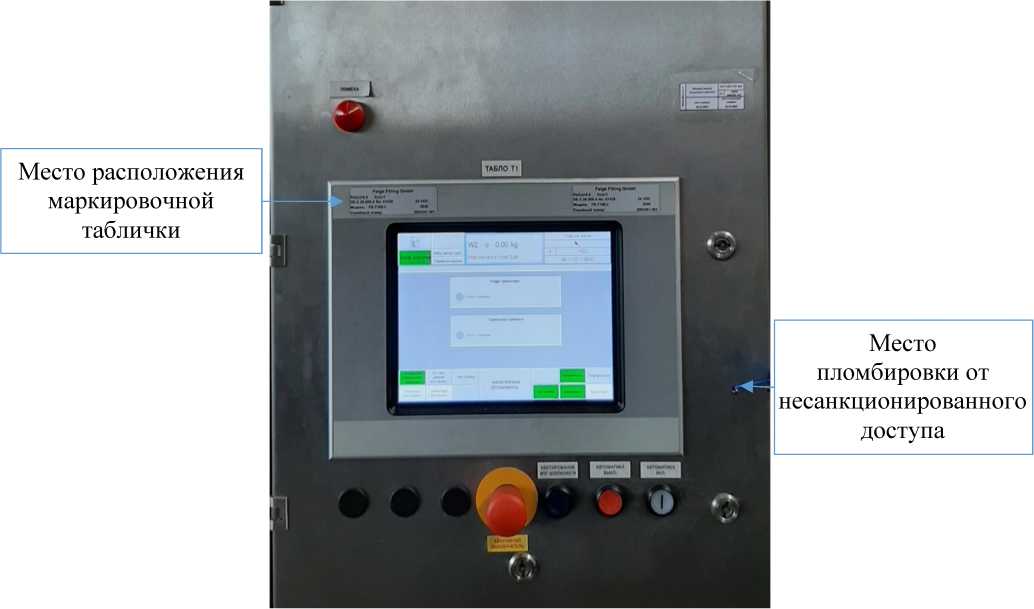

Общий вид системы управления с указанием места пломбировки от несанкционированного доступа и места расположения маркировочной таблички приведен на рисунке 2.
Рисунок 2 - Общий вид системы управления с указанием места расположения маркировочной таблички и места пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Система управления дозатора оснащена встроенным программным обеспечением, которое осуществляет функции по сбору, передаче, обработке и представлению измерительной информации. Идентификационное наименование программного обеспечения и номер версии высвечивается при включении системы управления.
Конструкция дозаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию без применения специализированного оборудования производителя.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | STFill E |
| Номер версии (идентификационный номер) ПО, не ниже | V2.69 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Мах), кг | 30 |
| Минимальная нагрузка (Min), кг | 0,2 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Цена деления шкалы, (d), г | 10 |
| Число делений шкалы, n, (n=Max/d) | 3000 |
| Номинальное минимальное значение массы дозы (Minfill), кг | 16 |
| Номинальное максимальное значение массы дозы (Maxfill), кг | 18,5 |
| Максимально допустимое относительное отклонение массы каждой дозы от среднего значения при первичной (при периодической) поверке, % | ±0,4(±0,5) |
| Максимально допустимая относительная погрешность заданного значения, % | ±0,2 |
| Пределы допускаемой абсолютной погрешности грузоприемного устройства при первичной (при периодической) поверке, г, в интервалах нагрузки при статическом взвешивании: - от Min до 5000 г включ. - св. 5000 г до 20000 г включ. - св. 20000 г до Мах | ±5(±10) ±10(±20) ±15(±30) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации дозатора: - температура окружающей среды, °С: | от -10 до +40 |
| Габаритные размеры, ДхШхВ, мм, не более | 4000x1185x4500 |
| Вероятность безотказной работы за 1000 ч | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится типографическим способом на титульном листе Руководства по эксплуатации
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовой автоматический дискретного действия Feige FS-T10E-t | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Устройство и принцип действия» руководства по эксплуатации.
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
