| Номер в госреестре | 88635-23 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | АР1022 |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
| Год регистрации | 2023 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи АР1022 (далее - акселерометр) предназначены для измерений вибрационных и ударных ускорений.
Принцип действия акселерометров основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению одновременно по трём взаимно ортогональным направлениям.
Акселерометры выпускаются в модификациях АР1022, АР1022-01, АР1022-01-01, АР1022-01-02, которые отличаются длиной кабеля, типом соединителя и амплитудой измеряемого ускорения. Материал корпуса - нержавеющая сталь или титановый сплав.
Маркировка акселерометра, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.
Нанесение знака поверки на акселерометр не предусмотрено. Внешний вид акселерометра приведён на рисунке 1.
Место нанесения заводского номера
Таблица 1- Конструктивные особенности модификаций
| Исполнение | Количество изм. осей | Способ крепления | Длина кабеля, м | Вид кабельной заделки/ Тип соединителя |
| АР1022 | 3 | Резьбовой хвостовик М5 | * | встроенный кабель/3 xAR05 (10-32UNF) |
| АР1022-01 | * | встроенный кабель/ розетка РС4ТВ | ||
| АР1022-01-01 | 0,15 | встроенный кабель/розетка РС4ТВ | ||
| АР1022-01-02 | 0,25 |
* - устанавливается при заказе и указывается в паспорте, по умолчанию 2 м

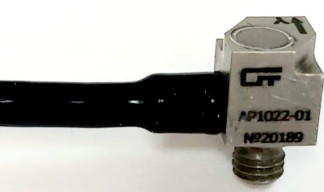

Рисунок 1 - Внешний вид акселерометра
Пломбирование акселерометров не предусмотрено.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное значение амплитуды измеряемого ускорения, м/с2: - для АР1022, АР1022-01 - для АР1022-01-01, АР1022-01-02 | 150000 100000 |
| Номинальное значение коэффициента преобразования, пКл/(м-с"2) | 0,1 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±20 |
| Рабочий диапазон частот, Г ц | от 5 до 20000 |
| Частота установочного резонанса в осевом направлении, кГ ц, не менее | 70 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Нелинейность амплитудной характеристики, %, в пределах: - от 1 до 400 м/с2 включительно - свыше 400 до 100000 м/с2 включительно - свыше 100000 до 150000 м/с2 включительно | ±1 ±4 ±5 |
| Неравномерность частотной характеристики, %, в пределах: - в диапазоне от 5 до 20000 Гц - в диапазоне от 10 до 18000 Гц | ±45 ±12,5 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения в диапазоне частот от 10 до 18000 Гц, % | ±15 |
| Коэффициент влияния температуры окружающего воздуха, %/°С | 0,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +25 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Значение базовой частоты, Г ц | 200 |
| Масса акселерометра без кабеля, кг, не более | 0,006 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 9x9x15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +35 °С - переменное магнитное поле с напряженностью частотой 50 Гц | от -184 до +150 до 95 % до 400 А/м |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641.015ПС и руководства по эксплуатации АБКЖ.433641.015РЭ типографским способом в левом верхнем углу.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибропреобразователь AP1022 | АБКЖ.433641.015 | 1 шт. |
| Вибропреобразователь AP1022. Паспорт | АБКЖ.433641.015ПС | 1 шт. |
| Вибропреобразователь AP1022. Руководство по эксплуатации | АБКЖ.433641.015РЭ | 1 экз. на партию |
приведены в АБКЖ.433641.015РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
АБКЖ.433641.015ТУ Вибропреобразователь AP1022. Технические условия.
| Зарегистрировано поверок | 358 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
