Контроллеры Меркурий 225.4, 88636-23

Назначение

Контроллеры Меркурий 225.4 (далее - контроллеры) предназначены для синхронизации времени, сбора, хранения и передачи данных с приборов учета электрической энергии (далее -счетчики) и других устройств промышленной автоматизации в составе автоматизированных систем в вышестоящие устройства и системы верхнего уровня управления.

Описание

Принцип действия контроллеров основан на периодическом и спорадическом обмене данными и командами, включая команды синхронизации времени, в цифровом виде между подключенными к контроллерам счетчиками, другими устройствами промышленной автоматизации и вышестоящими устройствами и системами верхнего уровня управления, а также в накоплении и хранении принятых данных.

Конструктивно контроллеры выполнены из пластикового корпуса серого цвета, внутри которого установлены печатные платы с радиоэлементами. Корпус контроллеров предназначен для крепления на DIN-рейку. На передней панели контроллеров расположены разъемы и светодиодные индикаторы для отображения текущего состояния контроллеров и наличия обмена данными по интерфейсам связи, набор которых зависит от модификации.

Контроллеры применяются для работы в составе автоматизированных систем (АСУ ТП, АСТУЭ, телеметрии, АИИС КУЭ, СДТУ) под управлением программных комплексов, в автономном режиме и в составе систем локальной автоматизации на трансформаторных подстанциях, трансформаторных пунктах распределительных сетей и других объектах электроэнергетики.

Контроллеры обеспечивают следующие функции:

- сбор информации со счетчиков, промышленных контроллеров, модулей ввода-вывода и других устройств промышленной автоматизации по нескольким интерфейсам связи;

- передача информации по нескольким интерфейсам связи в вышестоящие устройства и системы верхнего уровня управления, в том числе с использованием облачных платформ;

- сбор и передача информации с использованием различных сред и технологий передачи данных, в том числе, с использованием внешнего каналообразующего оборудования;

- сбор, накопление и хранение информации о состоянии средств и объектов измерений, а также о результатах измерений;

- обеспечение прямого доступа к счетчикам и другим устройствам промышленной автоматизации, подключенным со стороны системы верхнего уровня управления в режиме туннелирования или «прозрачного канала»;

- обеспечение прямого доступа для удаленного изменения конфигурации счетчиков и других устройств промышленной автоматизации, без изменения аппаратной конфигурации контроллера, интерфейсов и каналообразующего оборудования;

- параметризация, конфигурирование, диагностика и самодиагностика контроллера;

- ведение системного времени и календаря контроллера, независимо от наличия основного и резервного питания;

- автоматическая синхронизация собственного системного времени контроллера от встроенного или внешнего приемника сигналов глобальных навигационных спутниковых систем точного времени (ГЛОНАСС, GPS), определение координат места установки контроллера;

- автоматическая синхронизация собственного системного времени контроллера от серверов точного времени по протоколам NTP/SNTP;

- автоматическая синхронизация системного времени подключенных счетчиков и других устройств промышленной автоматизации с возможностью параметризации;

- передача счетчикам и другим устройствам промышленной автоматизации команд удаленного управления встроенными и внешними устройствами управления нагрузкой (функция ТУ, в том числе отключение и ограничение мощности нагрузки потребителей);

- организация сети передачи данных от счетчиков электрической энергии по силовым линиям 0.4кВ (PLC) и по радиоканалам ISM-диапазона 868 МГц (RF);

- контроль состояния встроенных дискретных входов, управление состоянием встроенных дискретных выходов;

- локальное чтение данных, конфигурирование и диагностика подключенных счетчиков и других устройств через встроенный Веб-интерфейс.

В зависимости от модификации контроллеров доступны следующие технологии и интерфейсы передачи данных:

- RS485;

- Ethernet;

- GSM (GPRS, 3G, 4G LTE);

- PLC PRIME v.1.3.6, v.1.4;

- G3-PLC, в том числе Hybrid PLC&RF.

Устройства, с которыми выполняется информационный обмен:

- счетчики электроэнергии, обеспечивающие передачу по протоколу СПОДЭС/DLMS и по протоколу Меркурий;

- УСПД/контроллеры других производителей;

- устройства, поддерживающие стандартный протокол MODBUS.

При работе со счетчиками электроэнергии по протоколу СПОДЭС/DLMS контроллеры поддерживают следующие профили обмена:

- HDLC over UDP;

- HDLC over TCP;

- DLMS UDP wrapper;

- DLMS TCP wrapper;

- HDLC over RS485.

По каждому из интерфейсов может быть организован основной и резервный (резервные) каналы связи.

Для систем АИИС КУЭ обеспечивается прямой канал доступа к счетчикам и другим интеллектуальным устройствам, подключенным к контроллеру, в том числе для удаленного изменения конфигурации счетчиков и устройств.

Для систем телемеханики и смежных систем обеспечивается передача данных измерений счетчиков и других интеллектуальных устройств, а также состояний дискретных каналов по протоколам 60870-5-104 и OPC UA.

Контроллеры предназначены для эксплуатации внутри закрытых помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке) при условии соблюдения требований к условиям эксплуатации.

Контроллеры изготавливаются в модификациях, отличающихся функциональными возможностями.

Структура кода модификаций контроллеров приведена в таблице 1. Модификации интерфейсов приведены в таблице 2.

Таблица 2 - Модификации интерфейсов, каналов ввода-вывода и входов резервного питания контроллеров _______________________________________________________________________

Заводской номер наносится на маркировочную табличку, расположенную на боковой поверхности корпуса контроллеров, типографским способом. Заводской номер наносится в виде штрих-кода и соответствующего ему цифрового кода. Формат заводского номера - 8 цифр. Через дефис после заводского номера наносится год выпуска в формате XX г.

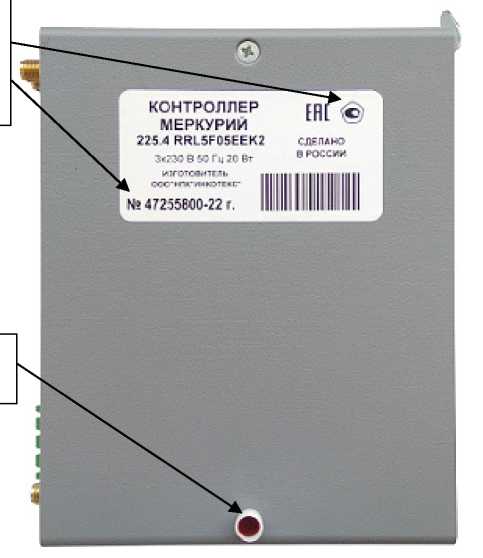

Общий вид контроллеров с указанием места ограничения доступа к местам настройки (регулировки) и мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.

Места нанесения знака утверждения типа и заводского номера

Пломба с нанесением знака поверки

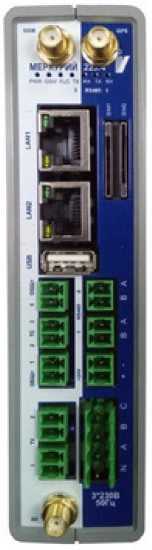

а) передняя панель контроллеров                   б) боковая панель контроллеров

Рисунок 1 - Общий вид контроллеров с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Контроллеры имеют системное, прикладное (метрологически незначимое) и метрологически значимое программное обеспечение (далее - ПО).

Системное ПО предназначено для первоначальной загрузки контроллера, для выполнения обновления прикладного ПО и обеспечивает доступ прикладного и метрологически значимого ПО к аппаратными узлам контроллера. Системное ПО выполнено на базе операционной системы Linux, устанавливается и конфигурируется на предприятии-изготовителе и не подлежит изменению на объекте эксплуатации.

Прикладное ПО обеспечивает выполнение всех функций контроллера в соответствии с его назначением, кроме выполнения функции ведения и синхронизации времени. Прикладное ПО не вносит изменения в измерительную и другую информацию, собранную со счетчиков, промышленных контроллеров, модулей ввода-вывода и других устройств промышленной автоматизации. Включение, отключение и параметризация отдельных функций прикладного ПО, а также обновление версии прикладного ПО может быть выполнено на объекте эксплуатации.

Метрологически значимое ПО обеспечивает функции ведения и синхронизации времени. Метрологически значимое ПО выполнено отдельной службой, независящей от прикладного ПО, устанавливается на предприятии-изготовителе, не имеет параметров конфигурации и не подлежит изменению на объекте эксплуатации. Метрологические характеристики контроллеров нормированы с учетом влияния метрологически значимого ПО.

Системное и метрологически значимое ПО не может быть считано из контроллера без применения специальных программно-технических устройств.

Конструкция контроллеров исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО контроллеров приведены в таблице 3.

Таблица 3 - Идентификационные данные метрологически значимого ПО

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации АВЛГ.465615.022 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

АВЛГ.465615.022 ТУ «Контроллеры «Меркурий 225.4», «Mercury 225.4». Технические условия».
