| Номер в госреестре | 88641-23 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | АКИП-4138 |
| Изготовитель | "ELTESTA JSC", Литва |
| Год регистрации | 2023 |
| Срок свидетельства | 31.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые АКИП-4138 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов в стробоскопическом режиме основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК). Принцип действия в режиме реального времени основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК).

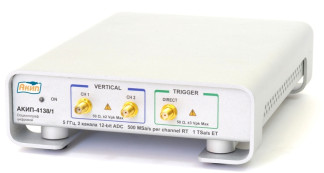

Осциллографы представляют собой комбинированные приборы - стробоскопический осциллограф с полосой пропускания 5 или 16 ГГц и осциллограф реального времени с полосой пропускания до 500 МГц. На передней панели осциллографов располагаются: измерительные разъемы и разъемы внешней синхронизации - типа SMA, розетка. На задней панели осциллографов располагаются: разъем для подключения сетевого адаптера питания, USB интерфейс управления.
Осциллографы выпускаются в двух модификациях, которые отличаются полосой пропускания АКИП-4138/1 - 5 ГГц и АКИП-4138/2 - 16 ГГц. Обе модификации предусматривают ограничение полосы пропускания входного сигнала до 500 МГц.
Заводской номер осциллографов состоит из цифрового обозначения и наносится на нижнюю часть корпуса при помощи наклейки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.
Общий вид осциллографов, место нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба в виде наклейки наносится на стык между задней и верхней панелями корпуса осциллографов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
А
Модификация АКИП-4138/2

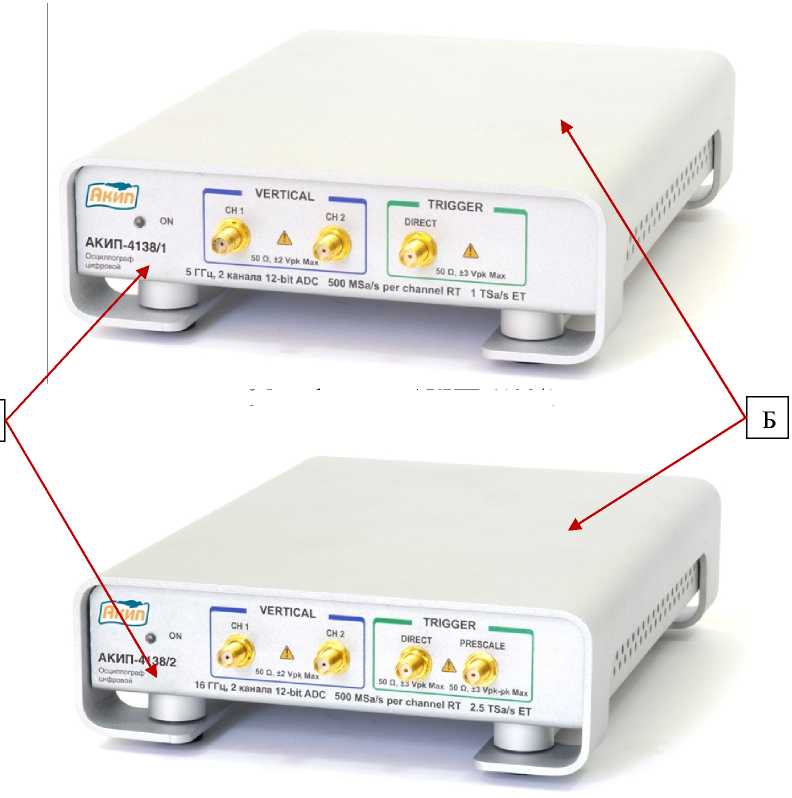

Рисунок 1 - Общий вид осциллографов, место нанесения знака утверждения типа (А) и знака поверки (Б)
Модификация АКИП-4138/1

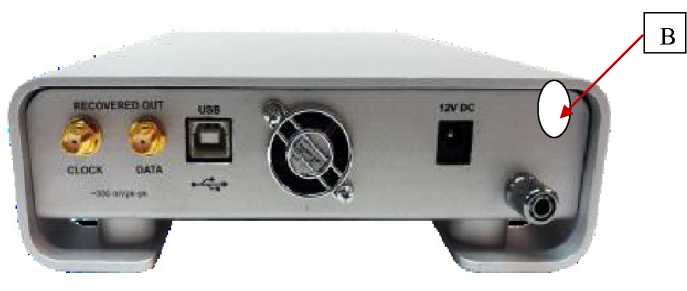

Рисунок 2 - Вид задней панели осциллографов и схема пломбировки от несанкционированного доступа (В)
Программное обеспечение осциллографов устанавливается на внешний ПК и служит для дистанционного управления работой осциллографов, управления режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FemtoScope 2162 |
| Номер версии (идентификационный номер ПО) | не ниже 4.2.6.9 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| АКИП-4138/1 | АКИП-4138/2 | |
| 1 | 2 | 3 |
| Входное сопротивление, Ом | 50 (±3 %) | |
| Количество каналов | 2 | |
| Диапазон установки значений коэффициентов отклонения, мВ/дел | от 10 до 250 | |
| Полоса пропускания по уровню -3 дБ, ГГ ц, не менее - полная - ограниченная | 5 0,5 | 16 0,5 |
| Время нарастания переходной характеристики, не более при полосе пропускания: - полной - ограниченной 500 МГц 100 МГц | 70 пс 700 пс 3,5 нс | 21,9 пс 700 пс 3,5 нс |
| Максимальное входное напряжение, В | ±1,0 | |
| Предел допускаемой относительной погрешности установки коэффициентов отклонения, % | ±1,5 | |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц, при исм=0 В, мВ, | ±(0,015-8[дел]-Ко[мВ/дел]+1 мВ) | |
| Диапазон установки напряжения постоянного смещения, В | ±1,0 | |
| Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ | ±(0,015-Цсм|+0,015-8 [дел]- •Ко[мВ/дел]+1,5 мВ) | |
Продолжение таблицы 2
| 1 | 2 | 3 |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки, с/дел - режим реального времени - режим эквивалентного времени - режим самописца | от 1 •IO-8 до 1 •IO3 от 5^10-11 до 5-10-6 от 0,1 до 1-103 | от 1-10-8 до 1-103 от 1 • 10-11 до 540’6 от 0,1 до 1-103 |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f), % | ±7,540’5 | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ±(7Л10^Тх+Ь10’^То+540’12) | |
| Примечания Ко - коэффициент отклонения, мВ/дел исм - установленное значение напряжения постоянного смещения, мВ Тх - измеряемый временной интервал, с То - временной интервал, соответствующий 10 делениям горизонтальной шкалы, с | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ширинахвысотахглубина), не более, мм | 160x54x210 |
| Масса, не более, г | 790 |
| Напряжение питания, В (постоянное напряжение через сетевой адаптер AC/DC) | от 11,4 до 12,6 |
| Потребляемый ток, А, не более | 1,8 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 от 20 до 80 |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха, %, не более | от +5 до +40 90 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Осциллограф серии АКИП-4138 | АКИП-4138/Х | 1 |
| Адаптер питания | - | 1 |
| Прецизионный кабель SMA-SMA | - | 1 |
| Кабель USB | - | 1 |
| Ключ рожковый | - | 1 |
| Программное обеспечение на CD | Femto IV | 1 |
| Руководство по эксплуатации | 1 |
приведены в п.6 «Использование ПО Femto IV» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия на осциллографы цифровые АКИП-4138.
