| Номер в госреестре | 88642-23 |
| Наименование СИ | Устройства универсальные испытательные |
| Обозначение типа СИ | PW636i |
| Изготовитель | "PONOVO POWER CO., LTD.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 31.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства универсальные испытательные PW636i (далее по тексту - устройства) предназначены для воспроизведения напряжения и силы переменного и постоянного тока, частоты, фазового угла, измерений напряжения и силы постоянного тока, временных интервалов при проведении проверки, настройки и испытаний электромеханических, полупроводниковых и микропроцессорных устройств релейной защиты и автоматики (РЗА).
Принцип действия устройств основан на передаче заданных пользователем параметров воспроизводимых выходных сигналов с персонального компьютера (ПК) на внутренний контроллер устройства, где с выхода интерфейсного модуля цифровой сигнал заданных параметров поступает на цифро-аналоговый преобразователь (далее по тексту -ЦАП), а сформированный аналоговый сигнал поступает на соответствующие усилители, масштабируя их значение и обеспечивая необходимую мощность.
Воспроизведение электрических сигналов обеспечивается одновременно по шести каналам тока и по четырем каналам напряжения с заданными параметрами, такими как: род тока (переменный или постоянный), форма сигнала, амплитуда, частота и фазовый угол.
Устройства позволяют осуществлять одновременно коммутацию четырёх внешних сигналов и измерять временные интервалы входящих сигналов по восьми дискретным входам.
Устройства имеют дополнительный источник питания постоянного тока.
Устройства имеют встроенную температурную защиту от перегрева, от перегрузки по току и от возникновения короткого замыкания. При срабатывании любого вида защиты срабатывает световая и звуковая сигнализация.
Устройства не имеют собственных органов управления и отображения информации и управляются с помощью внешнего ПК с предустановленным специализированным ПО PowerTest через интерфейс Ethernet.
Основные узлы устройств: генераторы напряжения, генераторы тока, контроллер, модуль интерфейсов, ЦАП, усилители, блок питания.
Конструктивно устройства выполнены в переносных корпусах настольного исполнения, имеющих ручку для переноски.
На лицевой панели расположены: разъемы каналов тока и напряжения, разъемы дополнительного источника питания постоянного тока, разъемы дискретных входов/выходов, разъем внешнего усилителя, световые индикаторы состояния, входы внешних унифицированных сигналов силы и напряжения постоянного тока, разъем интерфейса связи Ethernet.
На задней панели расположены: разъемы дискретных входов/выходов, разъем внешнего усилителя, разъем для подключения GPS-приемника, разъемы интерфейса связи Ethernet, вентилятор обдува, выключатель питания, разъем сети питания, предохранитель.

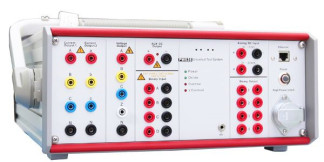

Общий вид устройств универсальных испытательных PW636i представлен на рисунках 1 и 2.
Обозначение места нанесения знака поверки представлено на рисунке 1. Обозначение места нанесения заводских номеров представлено на рисунке 2.
Пломбирование устройств универсальных испытательных PW636i не предусмотрено.
Место нанесения заводских номеров - на табличке технических данных на задней панели корпуса; способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.

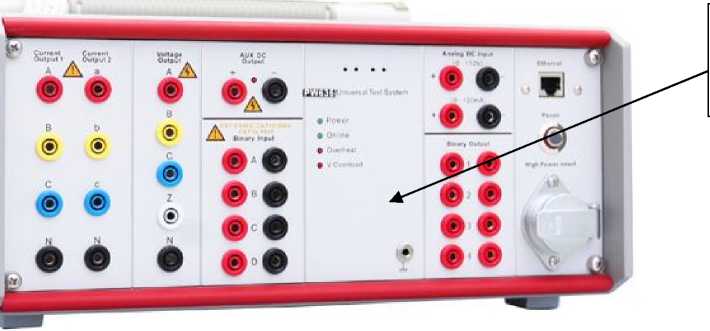

Место нанесения знака поверки
Рисунок 1 - Общий вид устройств универсальных испытательных PW636i и обозначение места
нанесения знака поверки
■■■■ аввв

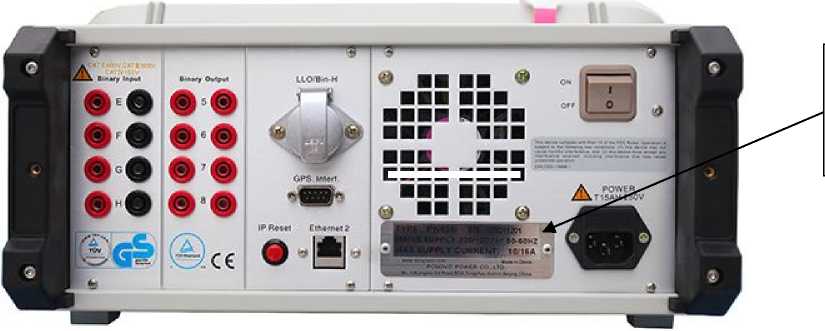

Место
нанесения
заводских номеров
Рисунок 2 - Общий вид устройств универсальных испытательных PW636i и обозначение места нанесения заводских номеров
Встроенное ПО (микропрограмма) устройств реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) устройств предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО), не ниже | 2.4.0 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения переменного тока каналов «А», «В», «С», «Z», В | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока на частоте 50 Гц каналов «А», «В», «С», «Z», В | ±(840^ив.+240^ип.) |
| Диапазон воспроизведения напряжения постоянного тока каналов «А», «В», «С», «Z», В | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока каналов «А», «В», «С», «Z», В | ±(840^ив.+640^ип.) |
| Диапазон воспроизведения напряжения постоянного тока дополнительного источника питания (канал «AUX DC»), В | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока дополнительного источника питания (канал «AUX DC»), В | ±0,05U |
| Диапазон воспроизведения силы переменного тока каналов «А», «В», «С», «а», «Ь», «с», А | от 0 до 32 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы переменного тока на частоте 50 Гц каналов «А», «В», «С», «а», «Ь», «с», А | ±(1540-Чв+540’Чп.) |
| Диапазон воспроизведения силы постоянного тока каналов «А», «В», «С», «а», «Ь», «с», А | от 0 до 32 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока каналов «А», «В», «С», «а», «Ь», «с», А | ±(1540-Чв+540’Чп.) |
| Диапазон воспроизведения частоты напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», Гц | от 1 до 1000 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», Гц - в диапазоне от 1 до 65 Гц - в диапазоне св. 65 до 450 Гц - в диапазоне св. 450 до 1000 Гц | ±0,001 ±0,01 ±0,02 |
| Диапазон воспроизведения фазового угла напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности воспроизведения фазового угла напряжения и силы переменного тока каналов напряжения «А», «В», «С», «Z» и каналов тока «А», «В», «С», «а», «Ь», «с», ° | ±0,1 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока (канал «Analog DC»), В 1) | от 0 до ±10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (канал «Analog DC»), В 1) | ±0,0005^Ии. |
| Диапазон измерений силы постоянного тока (канал «Analog DC»), мА 1) | от 0 до ±20 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока (канал «Analog DC»), мА 1) | ±0,0005’1,. |
| Диапазон измерений интервалов времени, с | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±0,0003 |
| Примечания ив. - воспроизводимое значение напряжения переменного (постоянного) тока, В; Un. - конечное значение диапазона воспроизведения напряжения переменного (постоянного) тока, В; 1в. - воспроизводимое значение силы переменного (постоянного) тока, А; In. - конечное значение диапазона воспроизведения силы переменного (постоянного) тока, А; Ии. - измеренное значение напряжения постоянного тока, В; 1и. - измеренное значение силы постоянного тока, мА; 1) - опция | |
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 427x360x157 |
| Масса, кг, не более | 20 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 до 95 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на устройства не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство универсальное испытательное PW636i | _ | 1 шт. |
| Кабель питания | _ | 1 шт. |
| Программное обеспечение PowerTest | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в руководстве по эксплуатации в разделе 9. «Эксплуатация».
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Устройства универсальные испытательные PW636i. Стандарт предприятия.
