| Номер в госреестре | 88643-23 |
| Наименование СИ | Установка поверочная передвижная |
| Обозначение типа СИ | ГКС-1400 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная ГКС-1400 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Принцип действия установки основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости, создаваемых при помощи средств измерений расхода и объема жидкости, плотности, насосных агрегатов (не входят в состав установки), ручного регулятора расхода, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установка состоит из средств измерений объема жидкости в потоке и объемного расхода жидкости, средств измерений температуры, избыточного давления и плотности жидкости, ручного регулятора расхода, системы сбора и обработки информации.
В качестве средства измерений объема жидкости в потоке и объемного расхода жидкости в составе установки применяются: преобразователь расхода жидкости ультразвуковой DFX-ММ модификации DFX-MM 04 (регистрационный номер 79419-20) с номинальным диаметром DN 100 и преобразователь расхода жидкости ультразвуковой DFX-MM модификации DFX-MM 08 (регистрационный номер 79419-20) с номинальным диаметром DN 200.
В качестве средств измерений избыточного давления жидкости применяются датчики давления Метран-150 (регистрационный номер 32854-13).
В качестве средств измерений температуры жидкости применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16).
В качестве средства измерений плотности жидкости применяется преобразователь плотности и расхода CDM (регистрационный номер 63515-16), модели CDMIOOP.
Система сбора и обработки информации реализована на базе комплекса измерительновычислительного ИМЦ-07 (регистрационный номер 75139-19).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

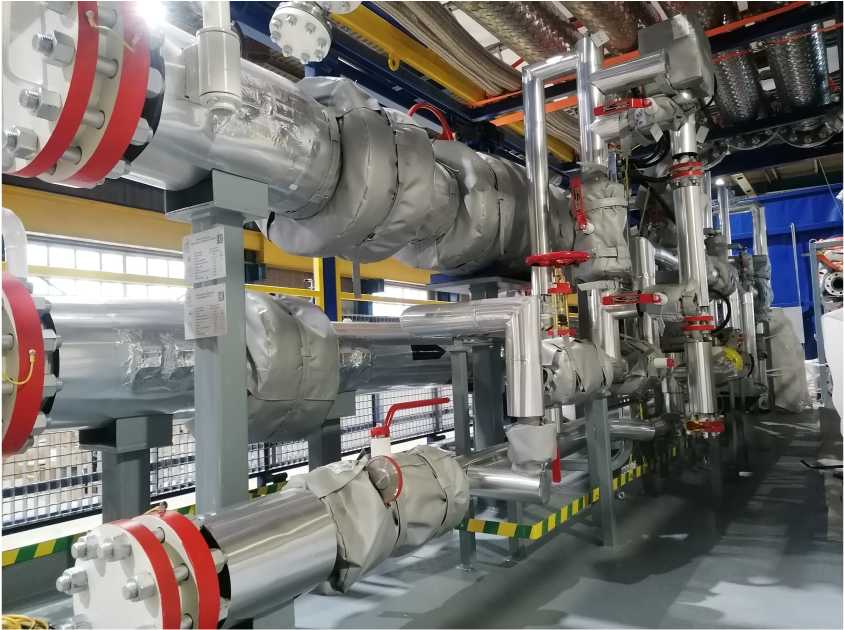

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовых (пластмассовых) пломб и проволоки, которыми пломбируются фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящие в состав установки, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки
Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значения |
| Идентификационное наименование ПО | EMC07.Metrology.dll |
| Номер версии (идентификационный номер) ПО | PX.7000.01.09 |
| Цифровой идентификатор ПО | 1B8C4675 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC 32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч | от 44 до 887 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при проведении поверки методом непосредственного сличения, % | ±0,10 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при проведении поверки методом косвенных измерений, % | ±0,12 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых средств измерений, шт | 1 |
| Измеряемая среда | жидкость (нефтепродукты) |
| Температура измеряемой среды, °С | от -25 до +50 |
| Избыточное давление измеряемой среды, МПа | от 0,1 до 6,3 |
| Плотность измеряемой среды, кг/м3 | от 692,5 до 893,2 |
| Вязкость измеряемой среды, мм2/с | от 1,23 до 16,51 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38/220±22 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -48 до +45 от 30 до 80 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 |
наносится методом лазерной гравировки на маркировочную табличку, закрепленную на корпусе установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная | ГКС-1400, заводской номер 1400 | 1 шт. |
| Руководство по эксплуатации | 2730.21.00.00.00.000 РЭ | 1 экз. |
| Формуляр | 2730.21.00.00.00.000 ФО | 1 экз. |
приведены в разделе 13 «Использование по назначению» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
