| Номер в госреестре | 88649-23 |
| Наименование СИ | Анализаторы размеров частиц |
| Обозначение типа СИ | LT |
| Изготовитель | Компания "Linkoptik Instruments Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 31.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы размеров частиц LT (далее - анализаторы) предназначены для измерений размеров частиц в жидкостях (суспензиях, эмульсиях и т.п.) и сухих порошкообразных материалах.
К настоящему типу относятся анализаторы модификаций LT3900, LT3600, LT3600 Plus, LT3600S, LT2800, LT2200, LT2200E, LT2100, LT2100 Plus.
Принцип действия анализаторов - оптический, основанный на измерении интенсивности рассеянного частицами лазерного излучения. Сформированный оптической системой лазерный луч освещает измерительный объем, через который проходит аэрозольная или жидкая проба. Частицы, диспергированные в пробе, при взаимодействии с лучом рассеивают его. Рассеянное лазерное излучение регистрируется под разными углами многоэлементным фотоприемником. На основе полученной индикатрисы рассеяния (угловой зависимости интенсивности рассеянного излучения) программно определяется распределение частиц по размерам и средний размер частиц (далее - размер частиц).
Конструктивно анализаторы состоят из измерительного блока, блока подготовки и подачи пробы (диспергатора), компрессора и вакуумного блока сбора анализируемого образца (при анализе сухого порошка), персонального компьютера с предустановленным программным обеспечением (далее - ПО) для отображения данных и управления работой анализатора.
Измерительный блок представляет собой оптико-аналитическую систему, основными элементами которой являются лазер, оптическая система для формирования и фокусировки лазерного луча, измерительный объем, многоэлементный фотоприемник и микропроцессор для обработки измерительных сигналов с фотоприемника. Измерительный блок выполнен в виде моноблока, в котором предусмотрен слот для установки проточной ячейки, через которую осуществляется подача пробы в измерительный объем анализатора. Ячейка является сменной и выбирается в зависимости от типа анализируемой пробы (жидкой или аэрозольной).
Диспергатор обеспечивает диспергирование анализируемого образца в жидкой или воздушной среде и подачу его в анализатор. Диспергаторы для подготовки жидкой и аэрозольной пробы имеют различное конструктивное исполнение. Количество и исполнение диспергаторов в составе анализатора определяется задачами при его эксплуатации.
Анализаторы питаются от сети переменного тока через сетевой адаптер, аппаратное управление - через интерфейс USB.
Результаты измерений представляются на компьютере в цифровом и графическом виде.
Модификации отличаются диапазонами измерений.
Общий вид анализаторов представлен на рисунках 1 и 2.
Измерительный блок

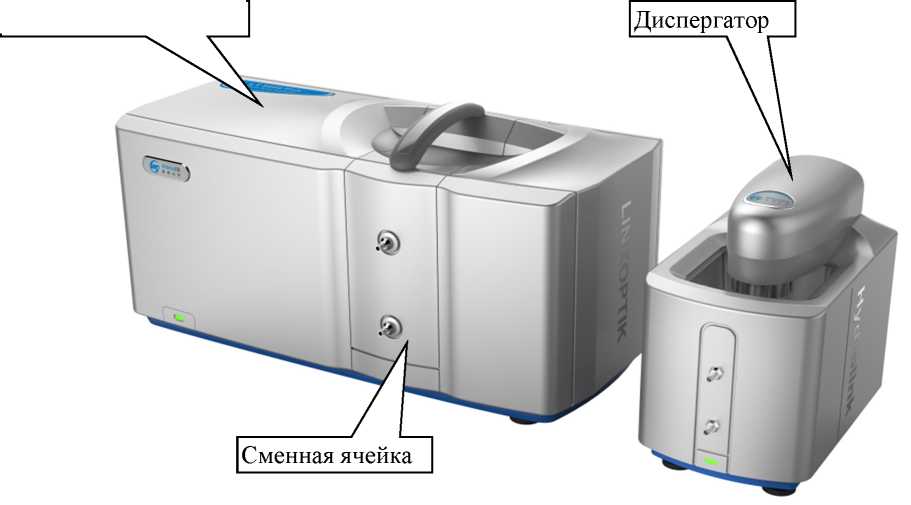

Рисунок 1 - Общий вид анализаторов модификаций LT3900, LT3600, LT3600 Plus, LT3600S, LT2800, LT2200, LT2200E

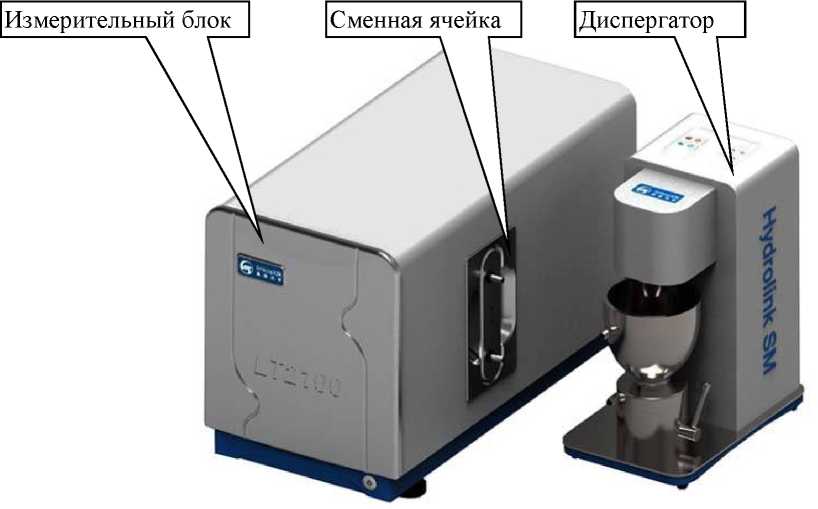

Рисунок 2 - Общий вид анализаторов модификаций LT2100 Plus, LT2100
Пломбировка анализаторов для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Идентификационные данные анализаторов (модификация, серийный номер и год изготовления) включены в маркировку, которая в виде нестираемой этикетки наносится на заднюю часть корпуса измерительного блока. Этикетка выполнена типографским методом термопечати, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации анализаторов. Серийный номер имеет буквенно-цифровой формат. Этикетка с идентификационными данными анализаторов представлена на рисунке 3.
Место нанесения серийного номера

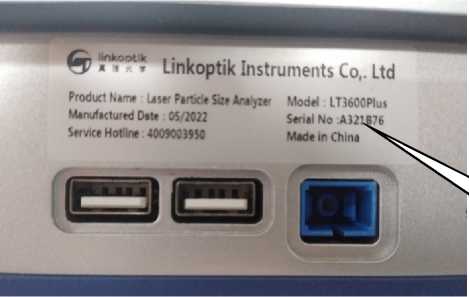

Рисунок 3 - Этикетка с идентификационными данными анализаторов
Нанесение знаков утверждения типа и поверки непосредственно на анализаторы не предусмотрено.
Для ПО, входящего в комплект поставки и загружаемого при вводе анализатора в эксплуатацию, предусмотрена возможность записи через соответствующий интерфейс в запоминающее устройство анализатора. ПО является метрологически значимым. Функции ПО: управление аппаратной частью анализатора, обработка измерительных сигналов, представление и сохранение результатов измерений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ParticleSizer |
| Номер версии (идентификационный номер) ПО | 3.0.0.0 |
| Цифровой идентификатор ПО | _ |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений размеров частиц в жидкости модификаций, мкм: LT3900, LT3600, LT3600 Plus, LT3600S, LT2800, LT2200 LT2200E LT2100 LT2100 Plus | от 0,05 до 2000 от 0,1 до 1200 от 0,1 до 800 от 0,05 до 1200 |
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Диапазон измерений размеров частиц в сухих порошкообразных материалах для модификаций, мкм: LT3900, LT3600, LT3600 Plus, LT3600S, LT2800, LT2200 LT2200E, LT2100 Plus LT2100 | от 1 до 2000 от 1 до 1200 от 1 до 800 |
| Пределы допускаемой относительной погрешности измерений размеров частиц, %, не более | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний модификаций анализаторов, мкм LT3900 LT3600 LT3600 Plus LT3600S LT2800 LT2200 LT2200E LT2100 LT2100 Plus | от 0,01 до 3800 от 0,02 до 3600 от 0,015 до 3600 от 0,02 до 2800 от 0,01 до 2800 от 0,02 до 2200 от 0,1 до 1200 от 0,1 до 800 0,05 до 1200 |
| Параметры электрического питания от сети переменного тока: напряжение переменного тока, В частота переменного тока, Г ц | от 207 до 253 от 49 до 51 |
| Габаритные размеры измерительного блока модификаций, мм, не более: LT3900, LT3600, LT3600 Plus, LT3600S высота ширина длина LT2800 высота ширина длина LT2200, LT22OOE высота ширина длина | 320 275 640 350 290 980 320 275 670 |
| LT2100, LT2100 Plus высота ширина длина | 350 257 510 |
| Масса измерительного блока модификаций, кг, не более LT3900, LT3600, LT3600 Plus, LT3600S LT2800 LT2200, LT22OOE LT2100, LT2100 Plus | 29 40 31 27 |
П Продолжение таблицы 3
| Наименование характеристики | Значение |
| Условия эксплуатации анализаторов: температура окружающей среды, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +15 до +35 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта анализатора методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор размеров частиц LT* | Модификация LT3900, LT3600, LT3600 Plus, LT3600S, LT2800, LT2200, LT2200E, LT2100 Plus или LT2100 | 1 шт. |
| Программное обеспечение | _ | 1 шт. |
| Сетевой адаптер | _ | 1 шт. |
| Кабель связи | _ | 1 шт. |
| Персональный компьютер** | _ | 1 шт. |
| Компрессор** | _ | 1 шт. |
| Вакуумный блок сбора образца** | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| * Состав анализатора указывается при заказе ** Поставляются по заказу. | ||
приведены в разделе 3 документа «Анализаторы размеров частиц LT. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Техническая документация компании Linkoptik Instruments Co., Ltd.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
