| Номер в госреестре | 88653-23 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | 964312-0000010 |
| Изготовитель | Общество с ограниченной ответственностью "Алексеевский завод химического машиностроения" (ООО "АЗХМ"), Белгородская область, г. Алексеевка |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна 964312-0000010 (далее - ПЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия ПЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ПЦ представляет собой сварные цистерны с круглым поперечным сечением. Внутри цистерны установлены волнорезы.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня, люком и дыхательным клапаном;
- сливной патрубок, оборудованный задвижкой.
На боковых сторонах и сзади ПЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости ПЦ, с зав. № X89964612YOAE4038 указывается на табличке, закрепленной на бортике возле горловины. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на информационных табличках ударным способом и в паспорте типографическим способом.

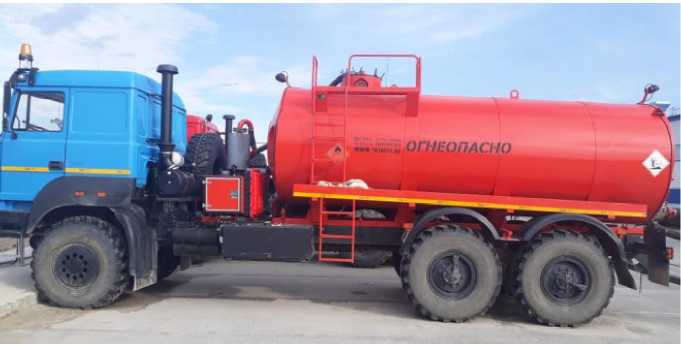

Общий вид ПЦ представлен на рисунке 1.
Рисунок 1 - Общий вид ПЦ.

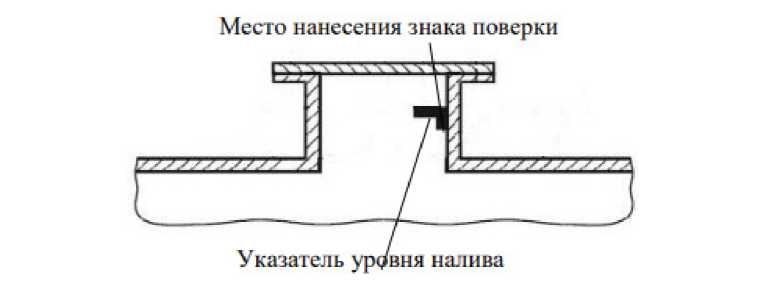

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 24,000 |
| Пределы допускаемой относительной погрешности ПЦ, % | ±0,40 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество секций, шт | 1 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 |
наносится на титульные листы паспортов ПЦ типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| ПЦ, зав. № X89964612YOAE4038 | 964312-0000010 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Методика измерений» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
