| Номер в госреестре | 88658-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Первомайский завод химического машиностроения, Тамбовская обл., Первомайский р-н, п. Первомайский (изготовлены в 1981 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема согласно градуировочным таблицам.
Конструктивно резервуары представляют собой горизонтально расположенные стальные сосуды с днищами.
Резервуары изготовлены в следующих модификациях РГС-40, РГС-50, РГС-60.
Модификации, заводские номера и типы днищ резервуаров представлены в таблице 1.
Таблица 1 - Модификации, заводские номера и типы днищ резервуаров
| Модификация | Заводские номера | Типы днищ |
| РГС-40 | 20 | Сферические |
| РГС-50 | 13, 14, 15, 16, 21, 26 | У сеченно-конические |
| РГС-50 | 25, 29, 30 | Конические |
| РГС-50 | 23 | Сферические |
| РГС-60 | 17, 18, 19 | У сеченно-конические |
Резервуары расположены по адресу Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Мегион, пгт. Высокий, Мегионская база нефтепродуктов ООО «Электрон».
Заводские номера в виде цифрового обозначения нанесены на днища резервуаров аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки и знака утверждения типа на резервуары не предусмотрено. Знак поверки наносится на свидетельство о поверке и в градуировочной таблице.
Общий вид резервуаров представлен на рисунке 1.

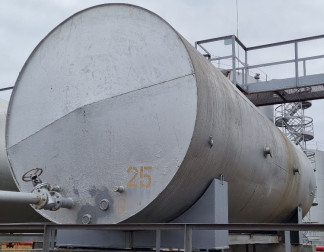

с коническим днищем
с усеченно-коническим днищем
Место нанесения заводского номера
со сферическим днищем
Рисунок 1 - Общий вид резервуаров
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | РГС-40 | РГС-50 | РГС-60 |
| Номинальная вместимость, м3 | 40 | 50 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС | 1 |
| Паспорт | _ | 1 |
| Градуировочная таблица | _ | 1 |
приведены в разделе «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
