| Номер в госреестре | 88660-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Сызранский ремонтно-механический завод, г. Сызрань (изготовлены в 1979 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема согласно градуировочным таблицам.
Конструктивно резервуары представляют собой горизонтально расположенные стальные сосуды со сферическими днищами.
Резервуары с заводскими номерами 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50 расположены по адресу Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Мегион, пгт. Высокий, Мегионская база нефтепродуктов ООО «Электрон».
Резервуары с заводскими номерами 41, 42, 43, 44, 45, 46, 47, 48 теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом (с возможностью демонтажа).
Заводские номера в виде цифрового обозначения нанесены на днища (для резервуаров без теплоизоляции) или на обшивку днищ (для резервуаров с теплоизоляцией) аэрографическим способом.

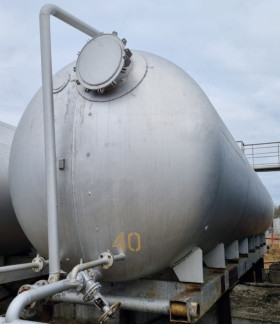

Общий вид резервуаров представлен на рисунке 1.
Место нанесения заводского номера
без теплоизоляции
Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки и знака утверждения типа на резервуары не предусмотрено. Знак поверки наносится на свидетельство о поверке и в градуировочной таблице.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 1 |
| Паспорт | 1 | |
| Градуировочная таблица | 1 |
приведены в разделе «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
| Актуальность данных | 22.09.2024 |
