| Номер в госреестре | 88662-23 |
| Наименование СИ | Резервуар вертикальный стальной |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Общество с ограниченной ответственностью Производственное объединение "Волгоградский завод резервуарных конструкций" (ООО ПО "ВЗРК"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной РВС-1000 (далее - резервуар) предназначен для измерения объема нефти в зависимости от уровня наполнения.
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов рулонной сборки. Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуар вертикальный стальной РВС-1000 с заводским номером 1 расположен на территории Саратовского филиала ПАО НК «РуссНефть» ЦДНГ № 3 «Пугачевский», по адресу: Саратовская область, Перелюбский район, село Смородинка.

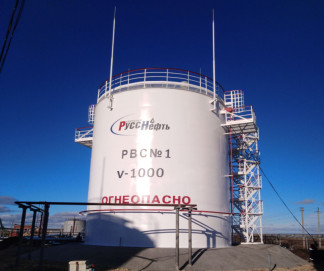

Общий вид резервуара вертикального стального РВС-1000 с указанием места нанесения заводского номера приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара вертикального стального РВС-1000 не предусмотрено.
Рисунок 1 - Общий вид резервуара вертикального стального РВС-1000 заводской номер 1
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -38 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВС-1000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
МИ-01. СНГ «Масса нефти, газового конденсата. Методика измерений массы нефти, газового конденсата косвенным методом статических измерений», регистрационный № ФР.1.29.2017.26306.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
